Honda ST1300A [60/140] Механизмы и органы управления
![Honda ST1300A [60/140] Механизмы и органы управления](/views2/1010315/page60/bg3c.png)
50
МЕХАНИЗМЫ И ОРГАНЫ УПРАВЛЕНИЯ
ОРГАНЫ УПРАВЛЕНИЯ ПРАВОЙ РУКОЯТКИ
Выключатель двигателя
Выключатель двигателя расположен рядом с ручкой управления
дроссельной заслонкой. Когда выключатель находится в положении
RUN (РАБОТА), двигатель может работать. Когда выключатель находится в
положении OFF (ВЫКЛ.), двигатель не может работать. Этот
выключатель является, прежде всего, средством безопасности и служит
для использования в экстренных случаях. В нормальных условиях он
должен оставаться в положении RUN (РАБОТА).
Кнопка стартера
Кнопка стартера расположена ниже выключателя двигателя.
При нажатии на кнопку стартера электродвигатель начинает прово+
рачивать вал двигателя. Когда выключатель двигателя находится в
положении OFF (ВЫКЛ), электродвигатель стартера не может
работать. С процедурой запуска двигателя можно ознакомиться на стр. 71.

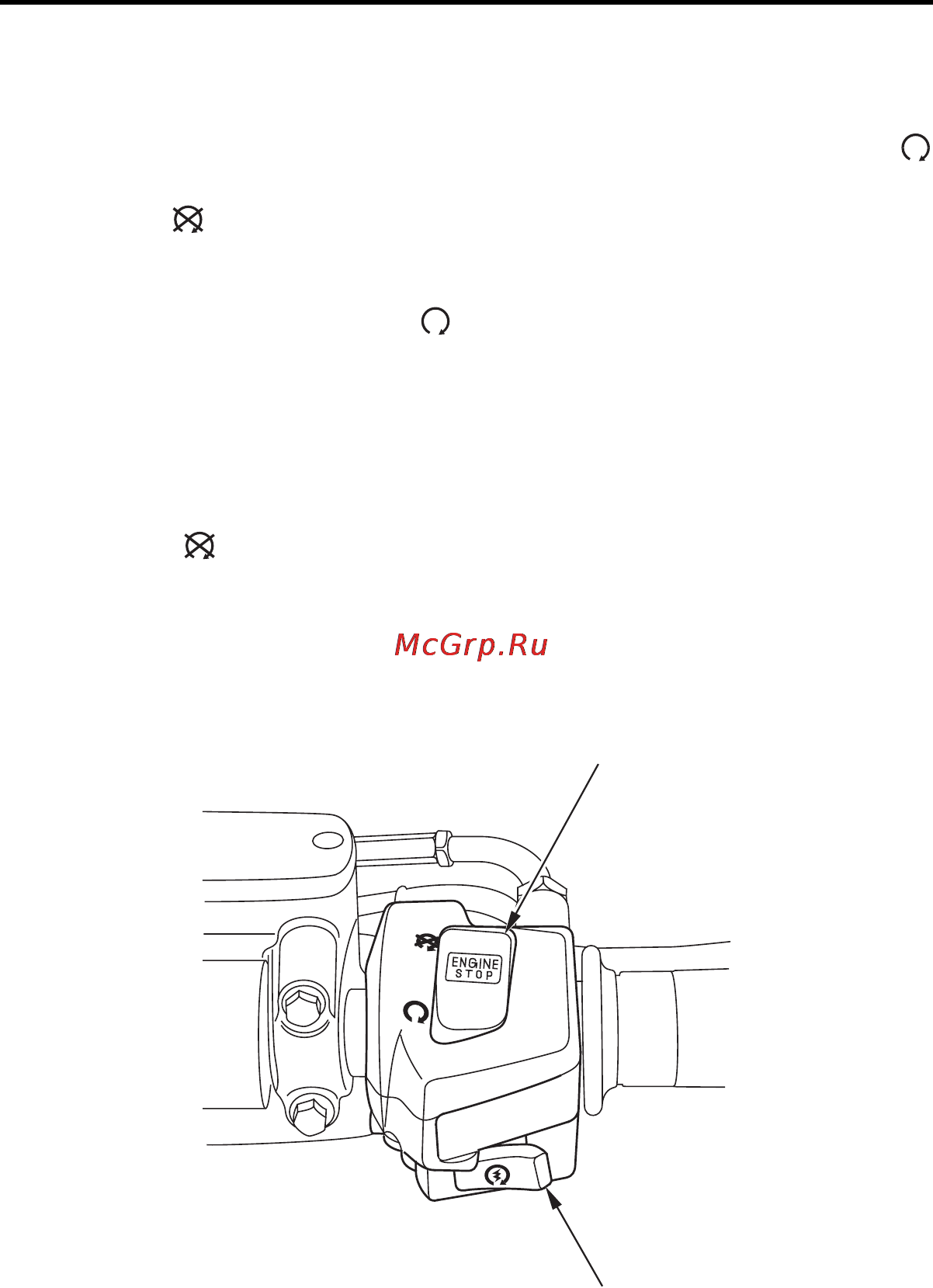

Выключатель двигателя
Кнопка стартера
