46
МЕХАНИЗМЫ И ОРГАНЫ УПРАВЛЕНИЯ

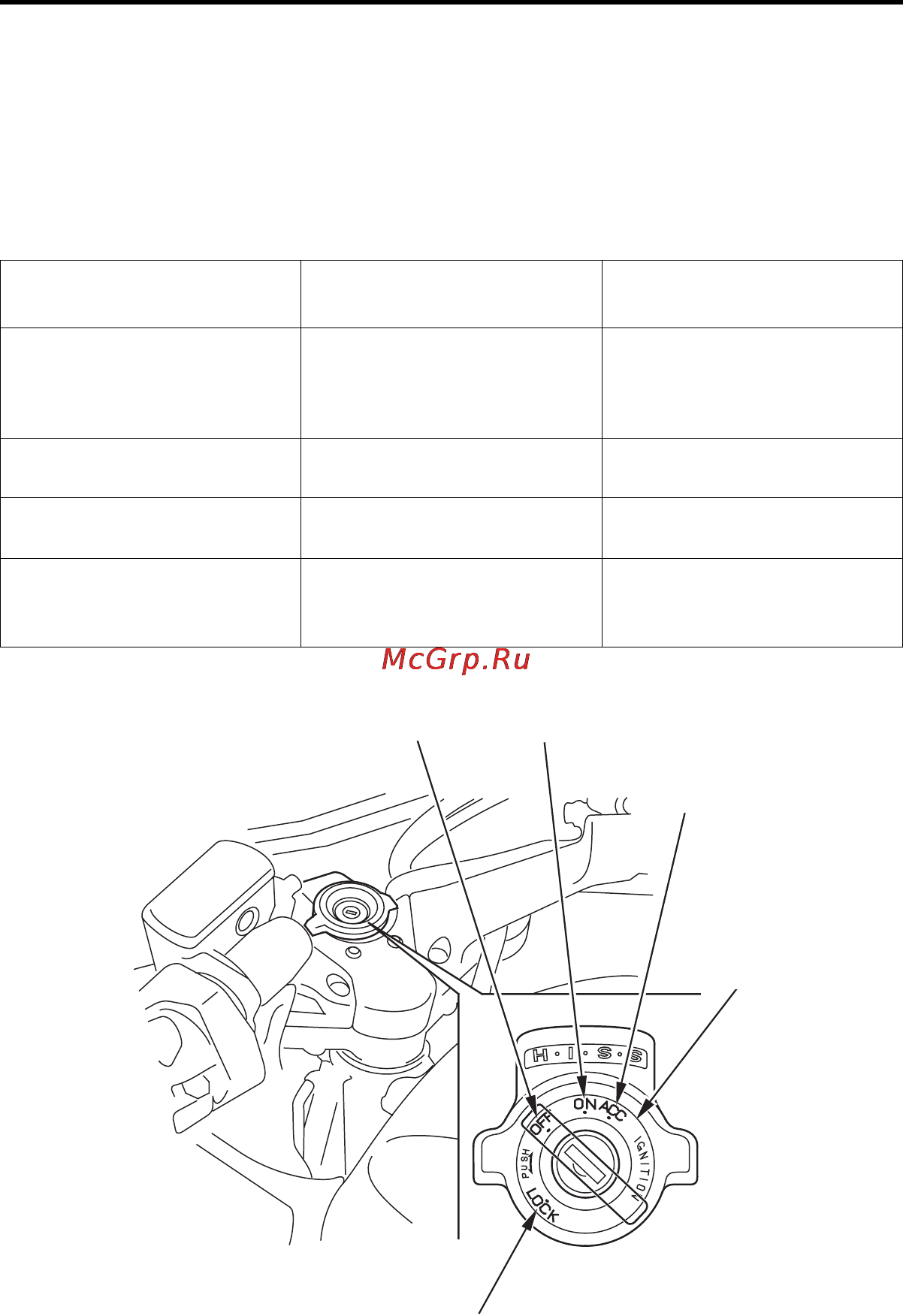

ЗАМОК ЗАЖИГАНИЯ
Замок зажигания расположен ниже панели индикаторов.
При включении зажигания автоматически включаются фара, габаритный
огонь и задний фонарь. Если двигатель остановится при включённом
зажигании, фара и задний фонарь останутся включены, что приведет к
разрядке аккумуляторной батареи.
Положение ключа
зажигания
Функции Извлечение ключа
БЛОКИРОВКА
(блокировка руля)
Электрические цепи
не функционируют.
Механическая блокировка
рулевой колонки.
Ключ может быть извлечен.
Положение OFF Электрические цепи
не функционируют.
Ключ может быть извлечен.
Положение ON Электрические цепи
функционируют.
Ключ не может быть
извлечен.
Положение АСС Функционируют только
цепи дополнительного
оборудования.
Ключ не может быть
извлечен.
OFF (ВЫКЛ)
ON (ВКЛ)
АСС (АКС + Аксессуары)
Замок
зажигания
LOCK (БЛОКИРОВАТЬ)
