ВВЕДЕНИЕ | ОБЩИЙ ВИД УСТРОЙСТВА 10
ВВЕДЕНИЕ

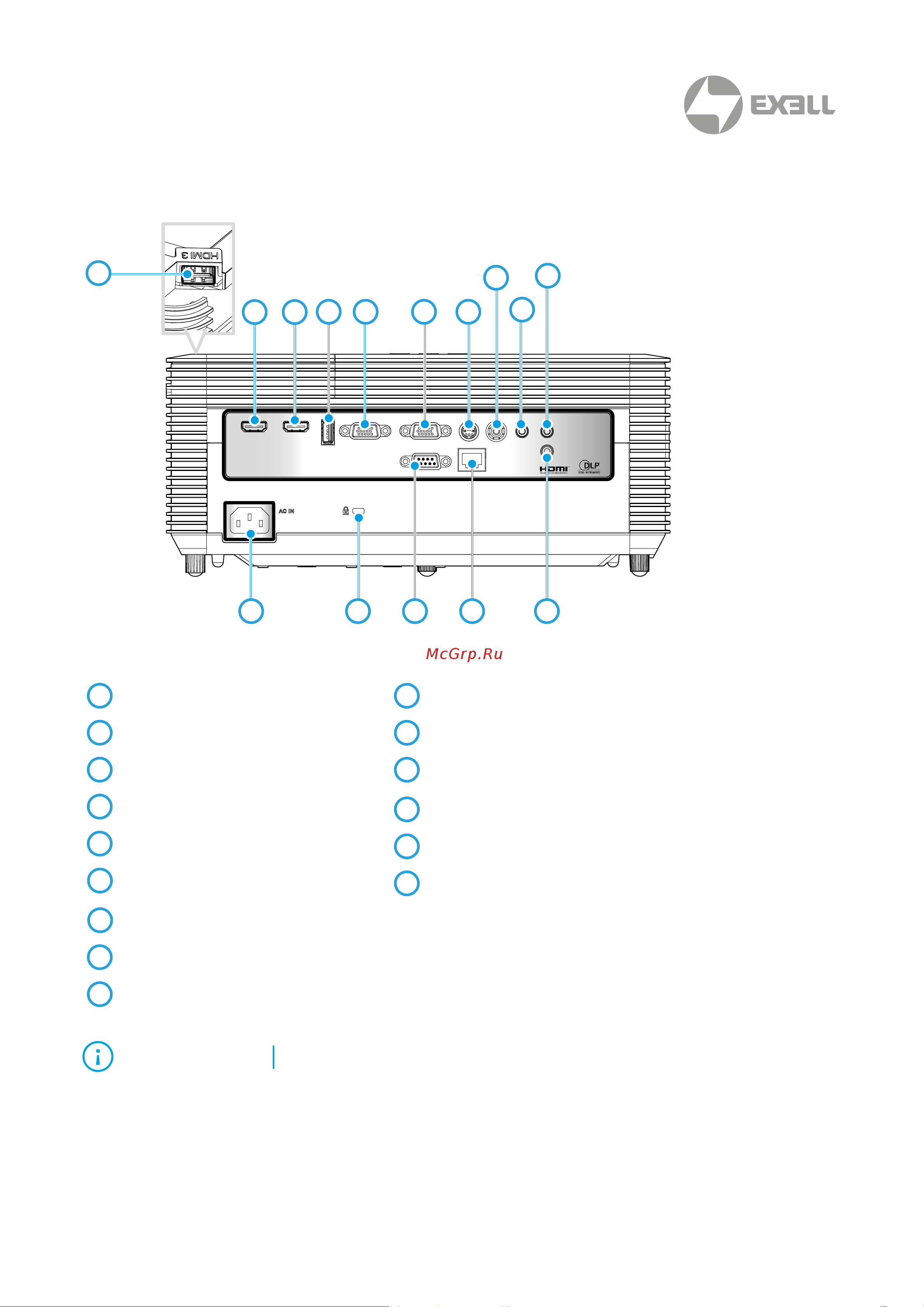

ВХОДНЫЕ/ВЫХОДНЫЕ СОЕДИНЕНИЯ
USB-A
VGA IN
VGA OUT
RS232
VIDEO
AUDIO OUT
AUDIO IN
HDMI 2
HDMI 1
SCREEN
TRIGGER
RJ-45
3D SYNC
1
1
2
2
3
3
4
4
5
5
6
6 7
8
7
8
9
9
10
10
11
11
12
13
14
15
12131415
Разъем HDMI3
Разъем HDMI2
Разъем HDMI1
Разъем USB типа A
Входной разъем VGA
Выходной разъем VGA
Разъем 3D SYN
*
Композитный разъем
Разъем Screen Trigger
*
Выходной звуковой разъем (3,5 мм mini-Jack)
Входной звуковой разъем (3,5 мм mini-Jack)
Разъем RJ-45
Разъем RS232 (9-контактный)
Замок Кенсингтона
Сетевая розетка
ПРИМЕЧАНИЕ
Интерфейс зависит от технических характеристик модели.
* Недоступно в модели EXD202ST
