УСТАНОВКА | ПОДКЛЮЧЕНИЕ ПРОЕКТОРА 13
УСТАНОВКА

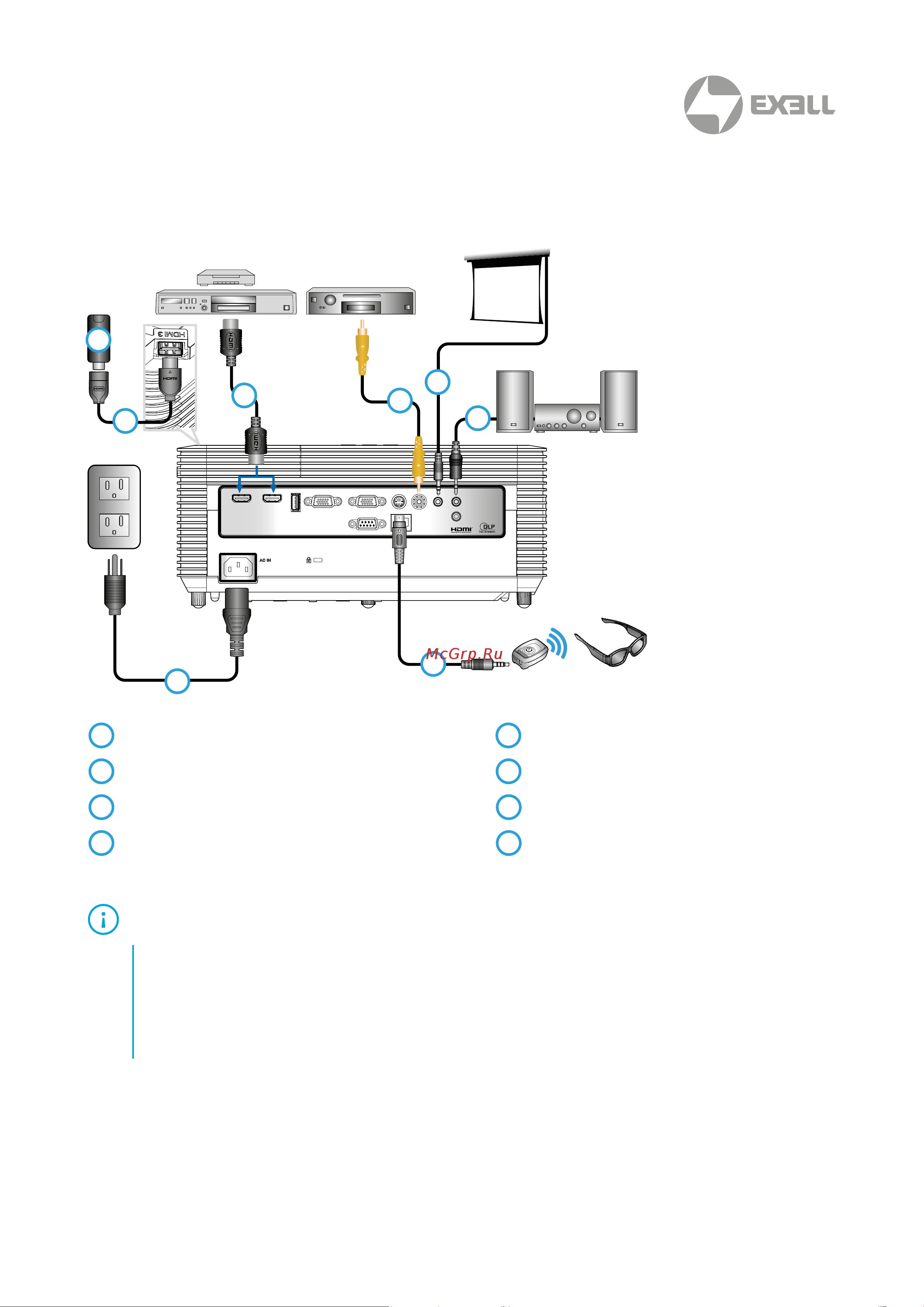

ПОДКЛЮЧЕНИЕ К ВИДЕОИСТОЧНИКАМ
USB-A
VGA IN
VGA OUT
RS232
VIDEO
AUDIO OUT
AUDIO IN
HDMI 2
HDMI 1
SCREEN
TRIGGER
RJ-45
3D SYNC
Сетевой
медиа плеер,
HDTV-приемник
Композитный
видеовыход
Активный динамик
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
Устройство HDMI
**
Удлинительный кабель HDMI
Кабель HDMI
Кабель композитного видеосигнала
*
Гнездо 12 В 200 мА пост. тока
*
Кабель звукового выхода
*
Кабель передатчика 3D
*
Шнур питания
•
Из-за различий в приложениях для каждой страны, в некоторых
регионах могут потребоваться другие принадлежности.
(
*
) Дополнительная принадлежность
(
**
) Приобретается конечным пользователем.
•
Интерфейс зависит от технических характеристик модели.
ПРИМЕЧАНИЕ
