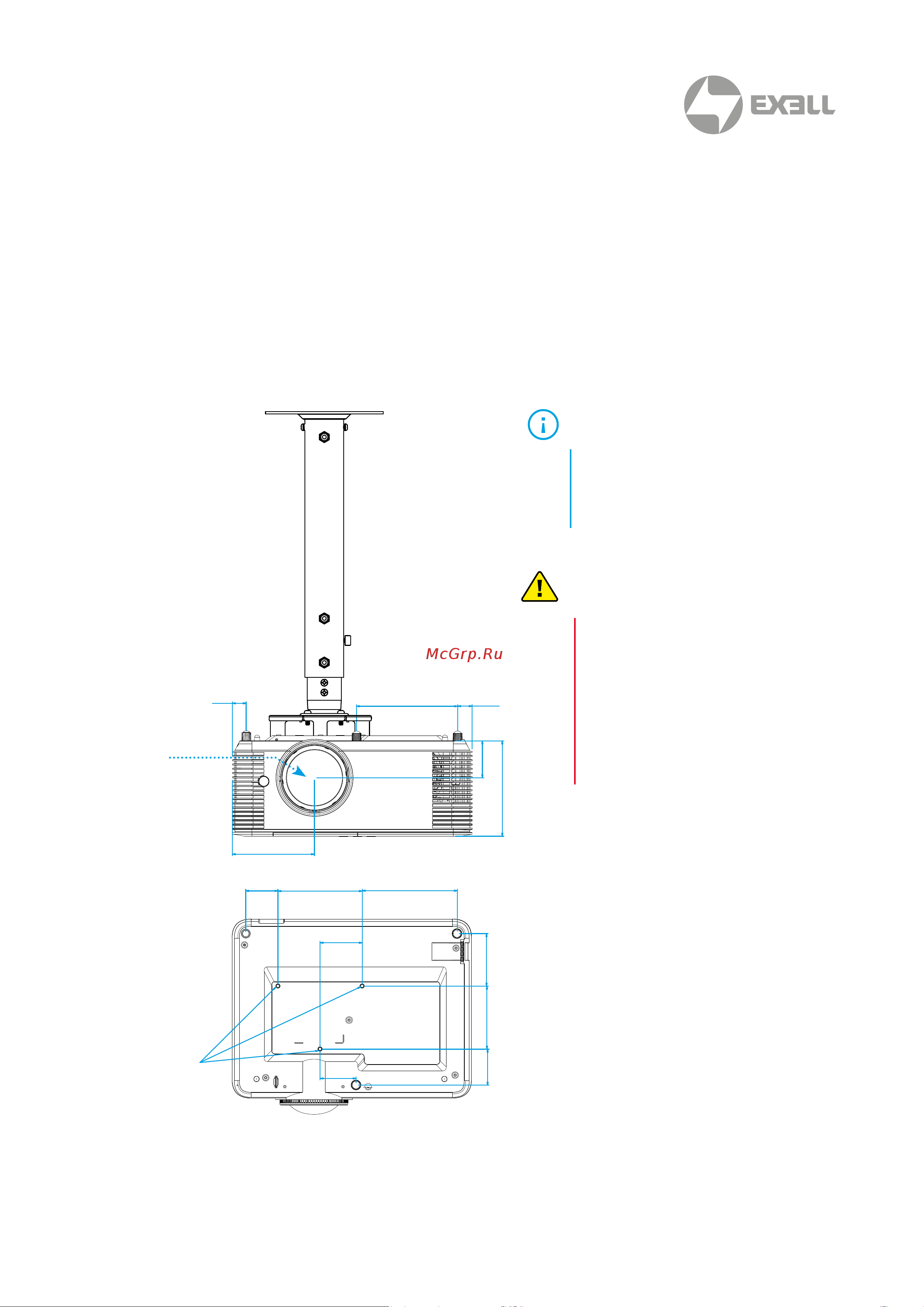

ПРИЛОЖЕНИЯ | МОНТАЖ ПОТОЛОЧНОГО КРЕПЛЕНИЯ 76
ПРИЛОЖЕНИЯ
МОНТАЖ ПОТОЛОЧНОГО КРЕПЛЕНИЯ
Используйте только потолочные крепления, одобренные компанией Exell, чтобы
избежать повреждений проектора.
Если используется потолочное крепление стороннего производителя, убедитесь,
что винты для крепления проектора отвечают следующим требованиям:
•
Тип винта: M4*3
•
Минимальная длина винта: 10 мм
1. Правильно выбирайте длину
винтов. Длина винта зависит
от используемого крепления.
2. Оставьте зазор не менее
10 см между потолком
и нижней частью проектора.
3. Избегайте установки проектора
около источников тепла.
ПРЕДУПРЕЖДЕНИЕ
ПРИМЕЧАНИЕ
Имейте в виду, что гарантия
не распространяется
на повреждения, вызванные
неправильной установкой.
48.19
132.00
124.40
19.00
18.00
107.00
47.05
82.30
68.50
124.00
55.00
110.00
42.00
47.00
Единица
измерения: мм
Объектив
Гайка
с кольцевой
вставкой:
M4.0
