Exell EXD202ST [13/81] Подключение проектора
![Exell EXD202ST [13/81] Подключение проектора](/views2/2032580/page13/bgd.png)
УСТАНОВКА | ПОДКЛЮЧЕНИЕ ПРОЕКТОРА 12
УСТАНОВКА

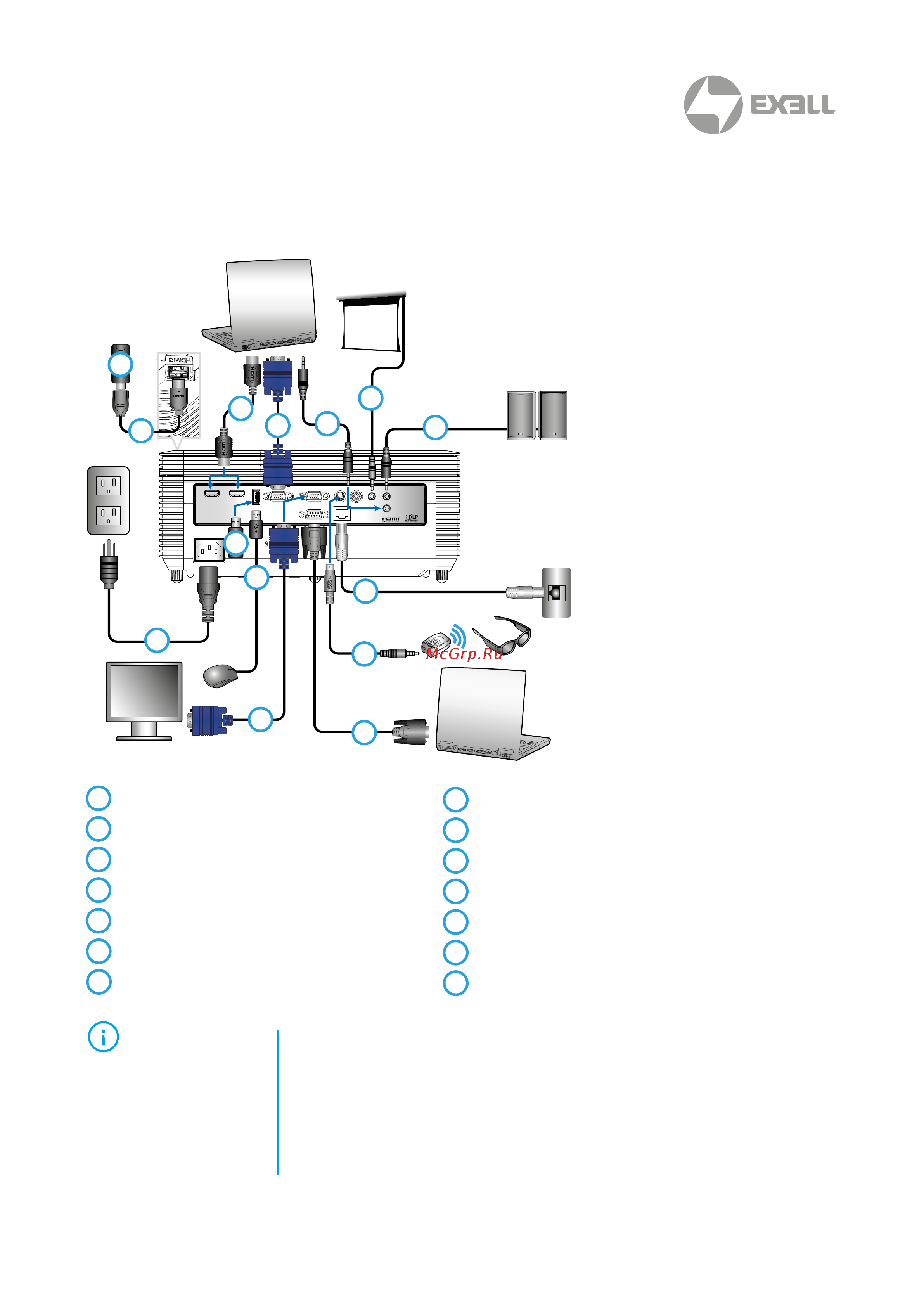

ПОДКЛЮЧЕНИЕ ПРОЕКТОРА
ПОДКЛЮЧЕНИЕ К КОМПЬЮТЕРУ/НОУТБУКУ
USB-A
VGA IN
VGA OUT
RS232
VIDEO
AUDIO OUT
AUDIO IN
HDMI 2
HDMI 1
SCREEN
TRIGGER
RJ-45
3D SYNC
Активный
динамик
Компьютер/
ноутбук
Монитор
Компьютер/
ноутбук
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
Устройство HDMI
*
Удлинительный кабель HDMI
Кабель HDMI
Кабель входа VGA
*
Кабель звукового входа
*
Гнездо 12 В 200 мА пост. тока
*
Кабель звукового выхода
*
Кабель RJ-45
*
Кабель передатчика 3D
*
Кабель RS232
*
Кабель выхода VGA
*
Кабель USB
USB-накопитель
**
Шнур питания
•
Из-за различий в приложениях для каждой страны, в некоторых
регионах могут потребоваться другие принадлежности.
(
*
) Дополнительная принадлежность
(
**
) Приобретается конечным пользователем.
(
***
) USB имеет три функции: Обслуживание, управление
Remote Mouse и USB подключение устройства HDMI.
•
Интерфейс зависит от технических характеристик модели.
ПРИМЕЧАНИЕ
