ОРГАНЫ УПРАВЛЕНИЯ | ПАНЕЛЬ УПРАВЛЕНИЯ И ПУЛЬТ ДУ 21
ОРГАНЫ УПРАВЛЕНИЯ
ПАНЕЛЬ УПРАВЛЕНИЯ И ПУЛЬТ ДУ

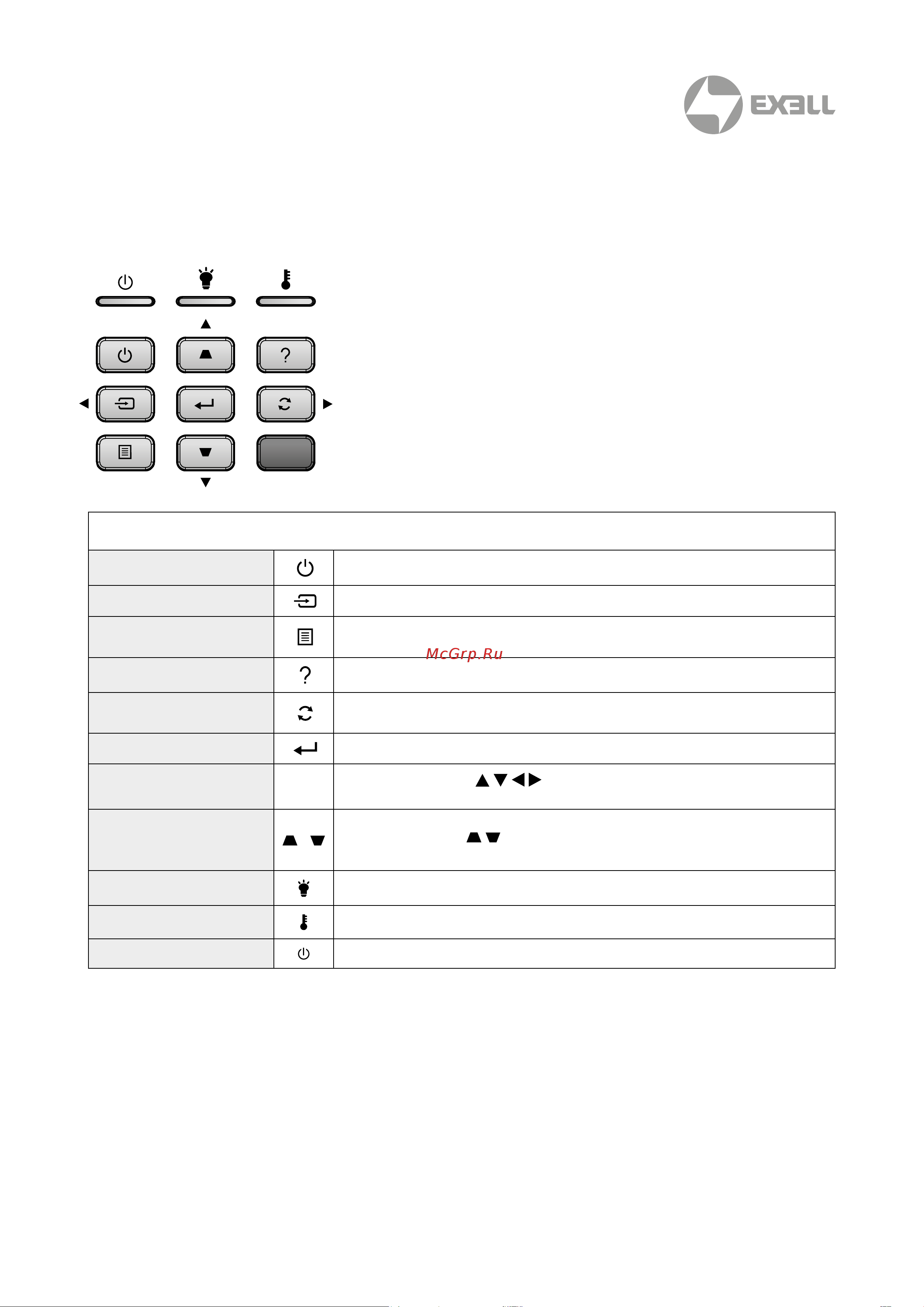

ПАНЕЛЬ УПРАВЛЕНИЯ
Использование панели управления
Питание
См. раздел “Включение и выключение проектора” на стр. 14-15.
Источник
Выберите источник входного сигнала.
Меню
Откройте экранное меню. Нажмите на кнопку еще раз для выхода из экранного
меню.
Справка
Меню “Справка” (доступно только при скрытом экранном меню).
Повторная синхронизация
Используется для автоматической синхронизации проектора с источником
входного сигнала.
Войти
Подтвердите ваш выбор позиции.
Четыре направленные
кнопки выбора
Используйте клавиши
, чтобы выбрать требуемые элементы или
внести изменения.
Трапеция
/
Чтобы устранить искажения изображения, вызванного наклоном проектора,
нажимайте клавиши
• ±20 градусов: Модель EXD202ST.
Светодиод лампы
Отображает состояние лампы проектора.
Светодиод температуры
Отображает состояние температуры проектора.
Индикатор Вкл./Ожидание
Отображает состояние проектора.
