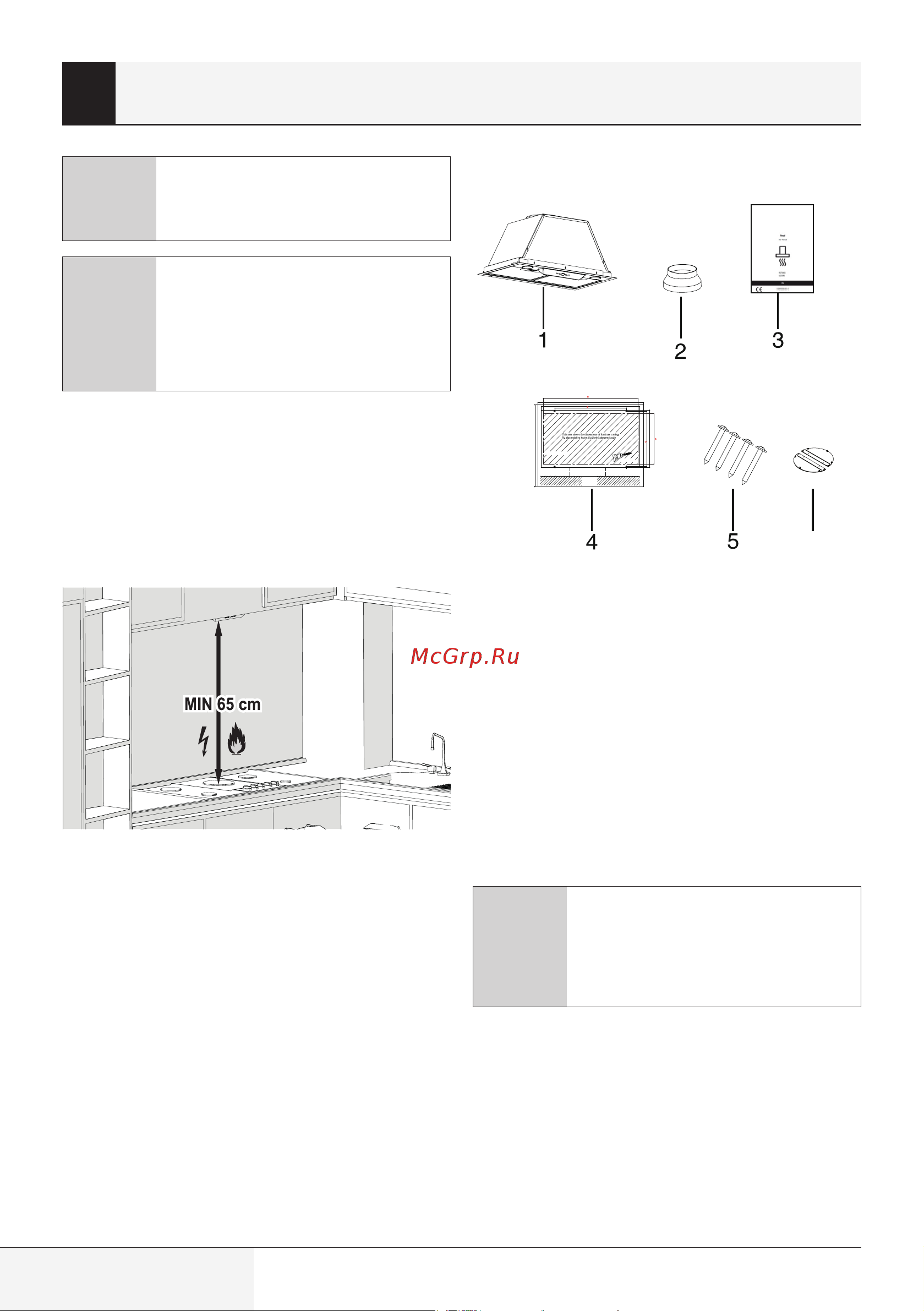

Hotpoint HPAE 52FLB X [14/54] Setting up the device
![Hotpoint HPAE 52FLB X [14/54] Setting up the device](/views2/2034948/page14/bge.png)
14 / EN
Cooker Hood / User Manual
5 Setting up the device
A
WARNING: Before starting the
installation, read the safety
information on user manual.
B
WARNING: Failure to install
with screws and stabilizers
in accordance with these in-
structions may result in elec-
tric shock.
For the installation of the hood, please
contact the nearest Authorized Service.
It is the customer’s responsibility to pre-
pare the location and electrical installa-
tion of the hood.
5.1 Position of the appliance
• Distance between the cooker and the
cooker hood must be considered prior
to assembly. This distance should be
65 cm.
• Distance must be measured from the
surface of grate for gas cookers, from
surface of glass for electric cookers.
5.2 Installation accessories
6
650 mm
ELEKTRİKLİ GAZLI
ELECTRO GAS
650 mm
WORKTOP
TEZGAH
570
440
A,B,C,D = Ø3
B
A
C
D
386±1
298±1
310
530
K1
K2
H670.1170.05.01
274±1
508±1
K4
K5
.
MOUNTING TEMPLATE SCALE 1:1
MONTAJ ŞABLONU SKALA 1:1
1. Hood
2. Ø 120/150 mm plastic flue
3. User manual
4. Installation draft
5. 3.9 X 22 Rysb mounting screw
6. NR-V Flue valve
The information required to make the lo-
cation suitable for the installation of the
hood is given below.
5.3 Installation of the appliance
A
Use protective gloves and
glasses while performing
drilling and cutting opera-
tions.
