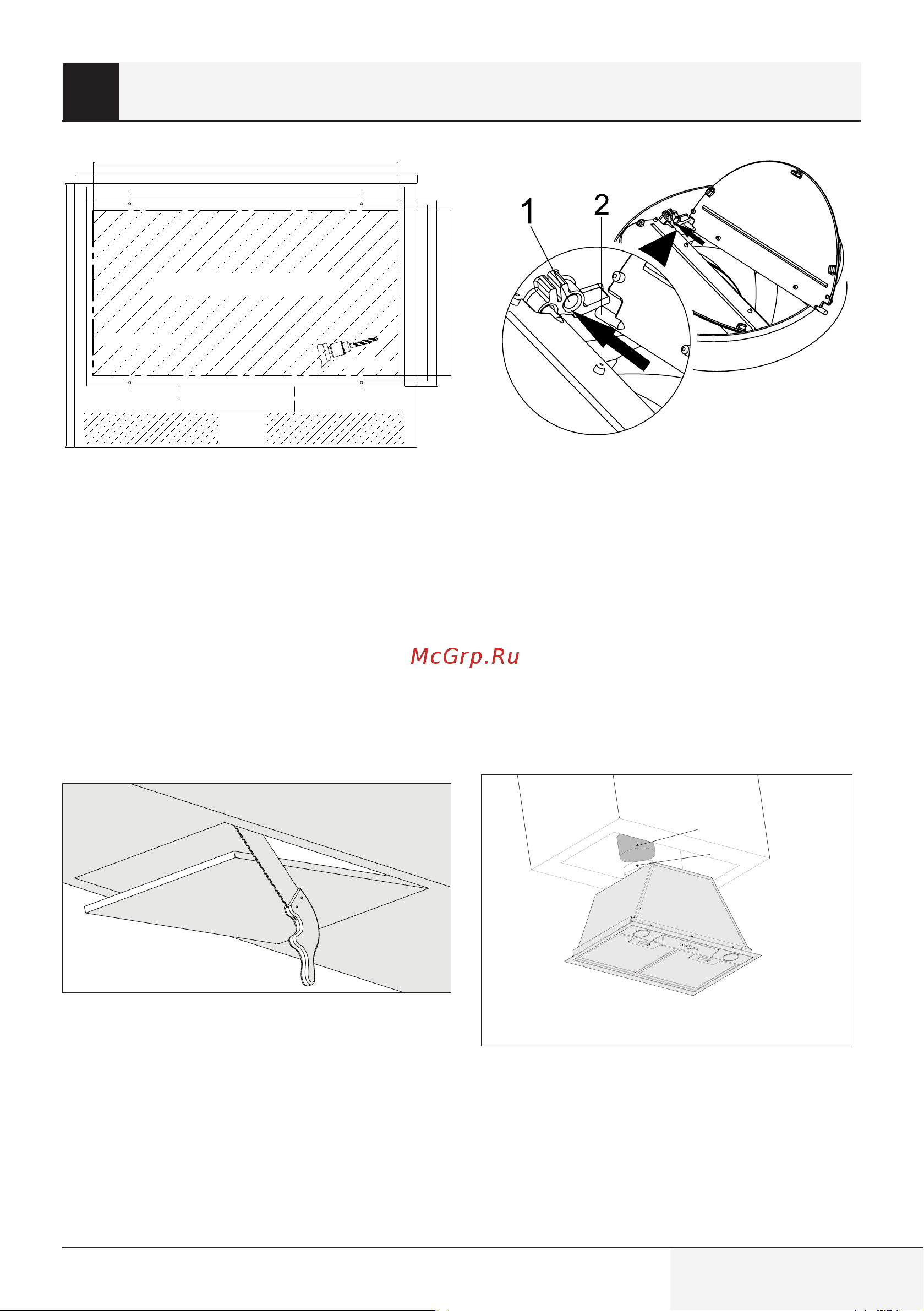

Вытяжка / Руководство пользователя
33 / RU
650 mm
650 mm
570
440
386
298
310
530
274
508
ELEKTRİKLİ GAZLI
ELECTRO GAS
WORKTOP
TEZGAH
A,B,C,D = Ø3
B
A
C
D
MOUNTING TEMPLATE SCALE 1:1
MONTAJ ŞABLONU SKALA 1:1
H670.1170.0 5.01
Th�s area shows the d�mens�ons of furn�ture cutt�ng.
Bu alan mob�lya kes�m ölçüler�n� göstermekted�r.
Рис. 1
5.4 Просверливание
монтажных отверстий
• Прикрепите шаблон для установки,
который входит в комплект поставки
прибора, к поверхности, на которой
будет выполняться установка.
• С помощью сверла A, B, C, D с ди-
аметром биты 4 мм просверлите
отверстия, указанные на шаблоне.
(Рис. 1)
Рис. 2
• Выпилите нижнюю часть шкафа, где
будет установлена вытяжка, в соот-
ветствии с размерами, указанными
на техническом чертеже (Рис. 2).
5 Установка прибора
Рисунок 3
1. Гнездо с откидной крышкой
2. Заслонка
Вставьте пластиковый штифт
(Рисунок 3 / область № 2) в гнездо
для штифта на выхлопе двигателя
(Рисунок 3 / область № 1 Затем слег-
ка согните заслонку, чтобы вставить
другой штифт в заслонку, и вставьте
другой штифт в его гнездо (Рисунок
3).
1
2
Рисунок 4
1. Труба для отвода воздуха
2. Соединительный переходник вы-
тяжки
Если вы собираетесь использовать
пластиковый переходник для дымохо-
