32 / RU
Вытяжка / Руководство пользователя
5 Установка прибора
A
ПРЕДУПРЕЖДЕНИЕ:
Перед началом установки
прочтите информацию
по безопасности в
Руководстве пользователя.
B
ПРЕДУПРЕЖДЕНИЕ:
Несоблюдение инструкций
по установке с помощью
винтов и стабилизаторов
может привести к
поражению электрическим
током.
По вопросам установки вытяжки
обращайтесь в ближайший
авторизованный сервисный центр.
Заказчик несет ответственность за
подготовку места и электрического
монтажа вытяжки.

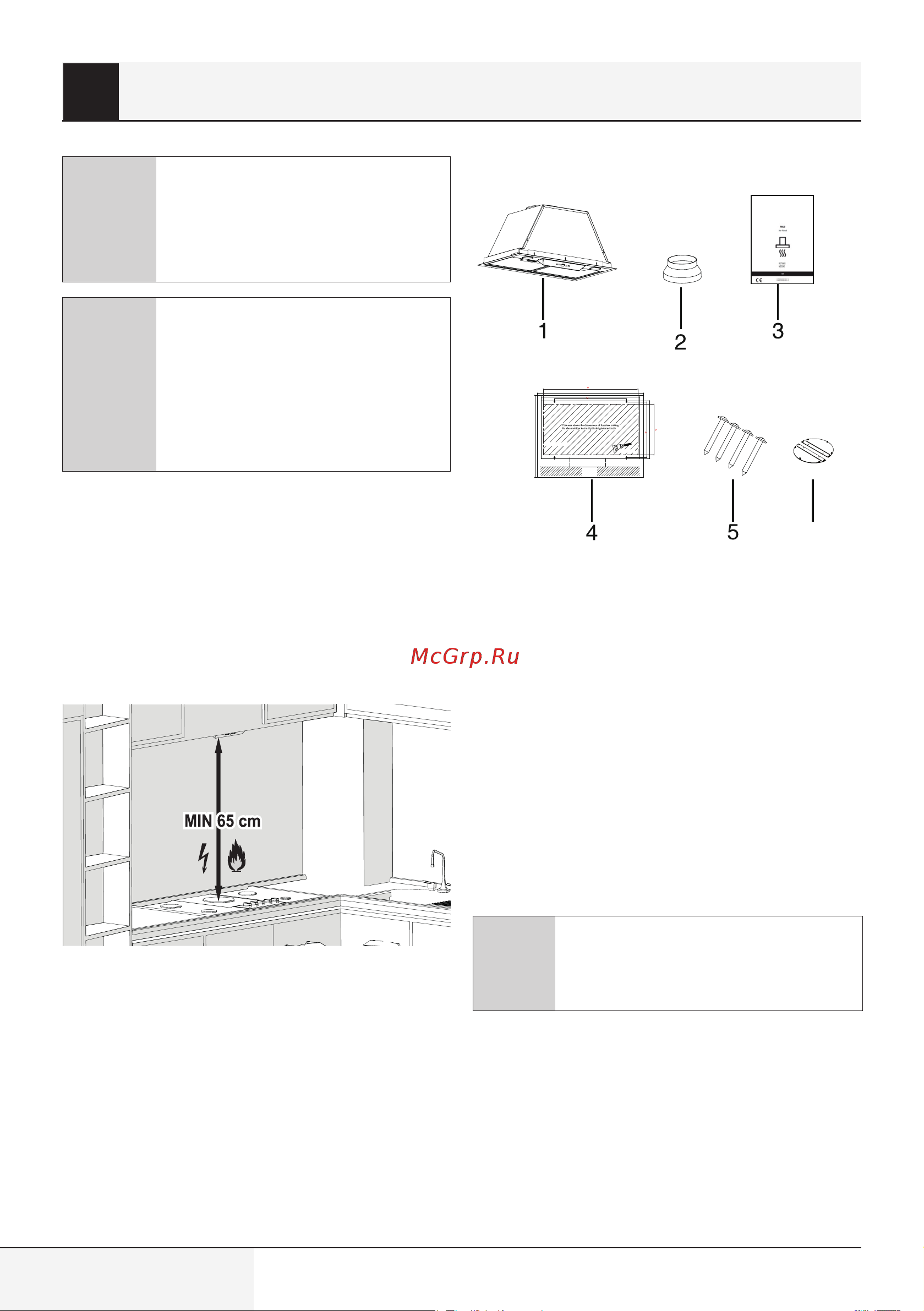

5.1 Положение прибора
• Перед сборкой необходимо учиты-
вать расстояние между плитой и
вытяжкой. Это расстояние должно
составлять 65 см.
• Расстояние необходимо измерять
от поверхности решетки для газо-
вых плит, от поверхности стекла для
электрических плит.
5.2 Содержимое упаковки
6
650 mm
ELEKTRİKLİ GAZLI
ELECTRO GAS
650 mm
WORKTOP
TEZGAH
570
440
A,B,C,D = Ø3
B
A
C
D
386±1
298±1
310
530
K1
K2
H670.1170.05.01
274±1
508±1
K4
K5
.
MOUNTING TEMPLATE SCALE 1:1
MONTAJ ŞABLONU SKALA 1:1
1. Вытяжка
2. Пластиковый переходник 1 x
Ø 120/150 мм
3. Руководство пользователя
4. Установочный чертеж
5. Крепежный винт Rysb 3,9 X 22
6. Дымовой клапан NR-V
Информация, необходимая для выбо-
ра места, подходящего для установки
вытяжки, представлена ниже.
5.3 Установка прибора
A
ОСТОРОЖНО: Во время
сверления и резки исполь-
зуйте защитные перчатки и
очки.
