Ауа сорғыш / Пайдаланушы нұсқаулығы
51 / KZ
5
Құрылғыны реттеу
650 mm
650 mm
570
440
386
298
310
530
274
508
ELEKTRİKLİ GAZLI
ELECTRO GAS
WORKTOP
TEZGAH
A,B,C,D = Ø3
B
A
C
D
MOUNTING TEMPLATE SCALE 1:1
MONTAJ ŞABLONU SKALA 1:1
H670.1170.0 5.01
Th�s area shows the d�mens�ons of furn�ture cutt�ng.
Bu alan mob�lya kes�m ölçüler�n� göstermekted�r.

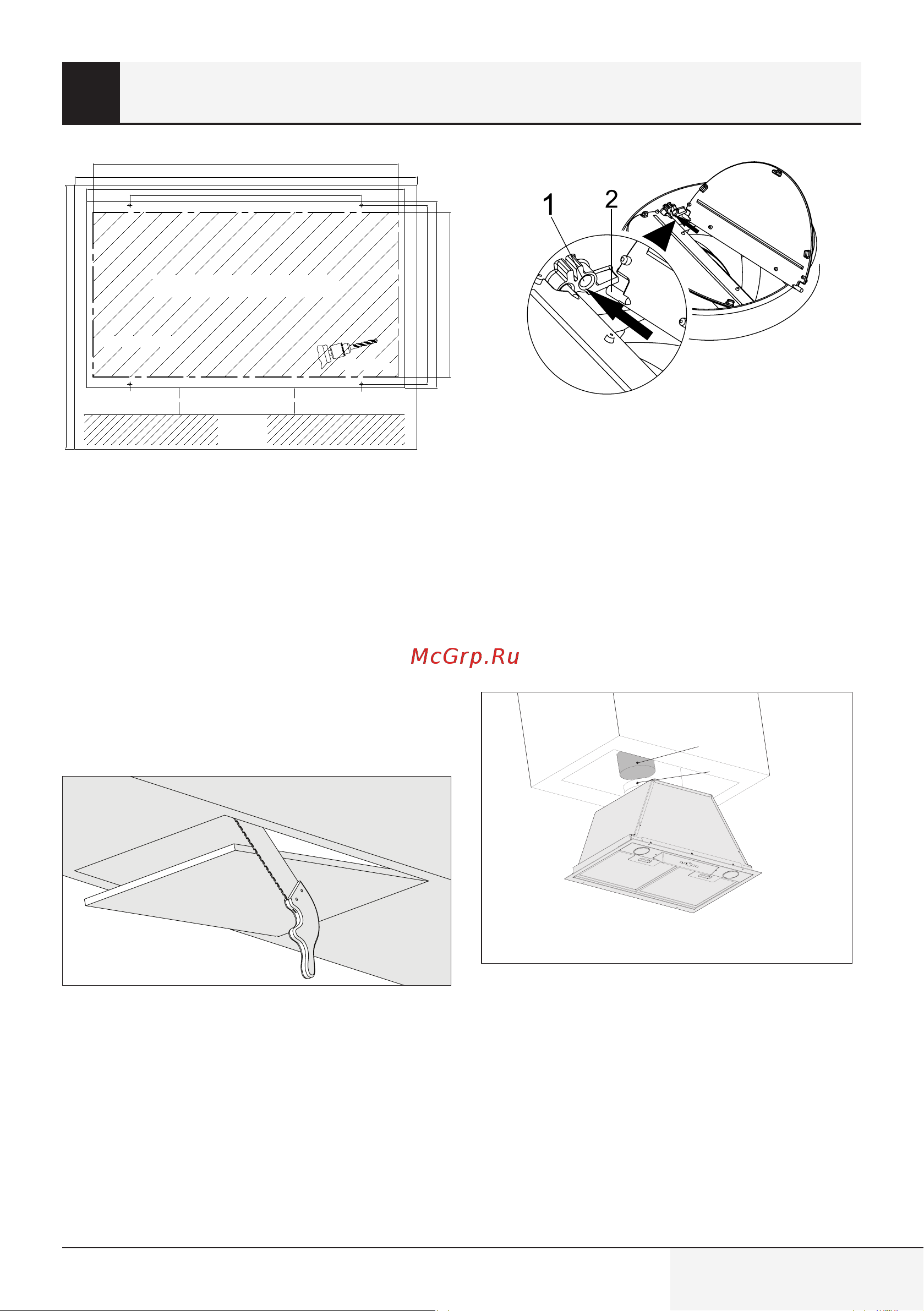

1-сурет
5.4 Монтаждық тесіктерді
бұрғылау
Құралмен бірге берілген орнату үл-
гісін орнатылатын бетке жабысты-
рыңыз.
Орнату жобасында көрсетілген
тесіктерді A, B, C, D белгілерімен Ø4
мм бұрғылау битімен бұрғылаңыз.
(1-сурет)
2-сурет
Ауа сорғыш орнатылатын шкафтың
төменгі бетін техникалық сызбада
көрсетілген өлшемдерде кесіңіз (2-
сурет).
3-сурет
1. Қалқан істігінің ұяшығы
2. Қалқан істігі
Пластикалық штифтті (3-сурет/№2
аумақ) қозғалтқыш шығысындағы
штифт ұясына салыңыз (3-сурет/
1 аймақ). Содан кейін, қалқанға екін-
ші штифтті кірістіру үшін қалқанды
азғантай майыстырыңыз және екінші
штифтті ұясына кіргізіңіз (3-сурет).
1
2
4-сурет
1. Ауа шығару құбыры
2. Сорғыштың ауа шығаратын түтіндігі
Ø 120/150 мм пластик түтіндік адап-
терін пайдаланғыңыз келсе, құбырдың
бір ұшын осы адаптерге бекітіңіз; бол-
маса, өнімнің ауа шығаратын құбы-
рын сорғыштың ауа шығаратын түтін
құбырына бекітіп, оны қысқыштың
көмегімен қатайтыңыз (4-сурет).
