Мебель серии «ФЕЯ»

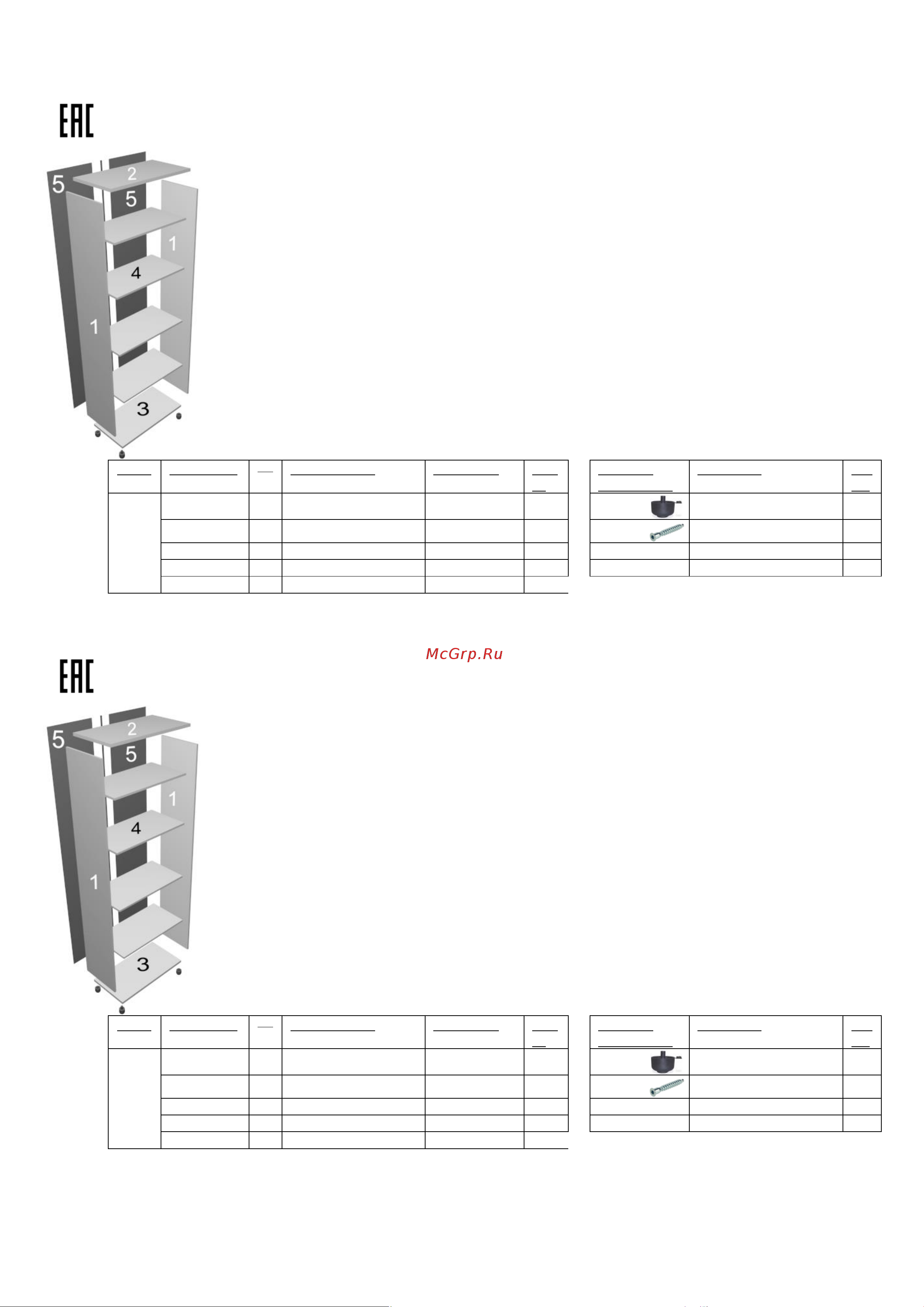

ШФ14 Стеллаж высокий 740х373х2002
1. Перед сборкой изделия постелите на пол плотную бумагу или ткань.
2. В сквозные отверстия диаметром 10 мм. нижней крышки 3 вставьте
регулируемые опоры.
3. «Евровинтами» соедините бока 1 и горизонты 4. К бокам присоедините
верхнюю и нижнюю крышки 2 и 3.
4. Гвоздями, используя стыковочный профиль, прибейте задние стенки
5(оргалит). На шляпки «евровинтов» установите заглушки.
Внимание! Фирма изготовитель оставляет за собой право вносить в изделие конструктивные и
технологические изменения, не ухудшающие эксплуатационных свойств.
__________________________________________________________________________________________________________________
Мебель серии «ФЕЯ»
ШФ14 Стеллаж высокий 740х373х2002
1. Перед сборкой изделия постелите на пол плотную бумагу или ткань.
2. В сквозные отверстия диаметром 10 мм. нижней крышки 3 вставьте
регулируемые опоры.
3. «Евровинтами» соедините бока 1 и горизонты 4. К бокам присоедините
верхнюю и нижнюю крышки 2 и 3.
4. Гвоздями, используя стыковочный профиль, прибейте задние стенки
5(оргалит). На шляпки «евровинтов» установите заглушки.
Внимание! Фирма изготовитель оставляет за собой право вносить в изделие конструктивные и
технологические изменения, не ухудшающие эксплуатационных свойств.
место
код детали
поз
наименование
размер, мм
кол-
во
артикул /
обозначение
фурнитура
кол
-во
ШФ14
01.00040
1
бок
1944х370х16
2
40-601
опора регулируемая
4
01.00007
2
крышка верхняя
740х370х16
1
40-206
«евровинт»
24
01.00008
3
крышка нижняя
740х370х16
1
40-930
профиль стыковочный
1
01.00009
4
горизонт
708х370х16
4
40-931
гвозди
40
01.00011
5
зад стенка (оргалит)
1974х367х16
2
место
код детали
поз
наименование
размер, мм
кол-
во
артикул /
обозначение
фурнитура
кол
-во
ШФ14
01.00040
1
бок
1944х370х16
2
40-601
опора регулируемая
4
01.00007
2
крышка верхняя
740х370х16
1
40-206
«евровинт»
24
01.00008
3
крышка нижняя
740х370х16
1
40-930
профиль стыковочный
1
01.00009
4
горизонт
708х370х16
4
40-931
гвозди
40
01.00011
5
зад стенка (оргалит)
1974х367х16
2
