124
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ РУССКИЙ
Посудомоечная машина
Встраивание прибора (для встраиваемых моделей)
Шаг 1. Выбор места для установки посудомоечной машины
Рядом с посудомоечной машиной
должны быть проложены шланги по-
дачи и слива воды, а также кабель пи-
тания.
Ниже приведена информация, отно-
сящаяся к размерам шкафа и месту рас-
положения посудомоечной машины.
1. Расстояние между верхом
посудомоечной машины и шкафом,
а также внешними дверьми, прилегаю-
щими к шкафу, должно составлять ме-
нее 5 мм.
2. Если посудомоечная машина
установлена в углу шкафа, то для сво-
бодного открытия двери должно быть
предусмотрено соответствующее про-
странств.
ПРИМЕЧАНИЯ
В зависимости от места располо-
жения электрической розетки, воз-
можно, также будет необходимо вы-
резать отверстие с противоположной
стороны шкафа.

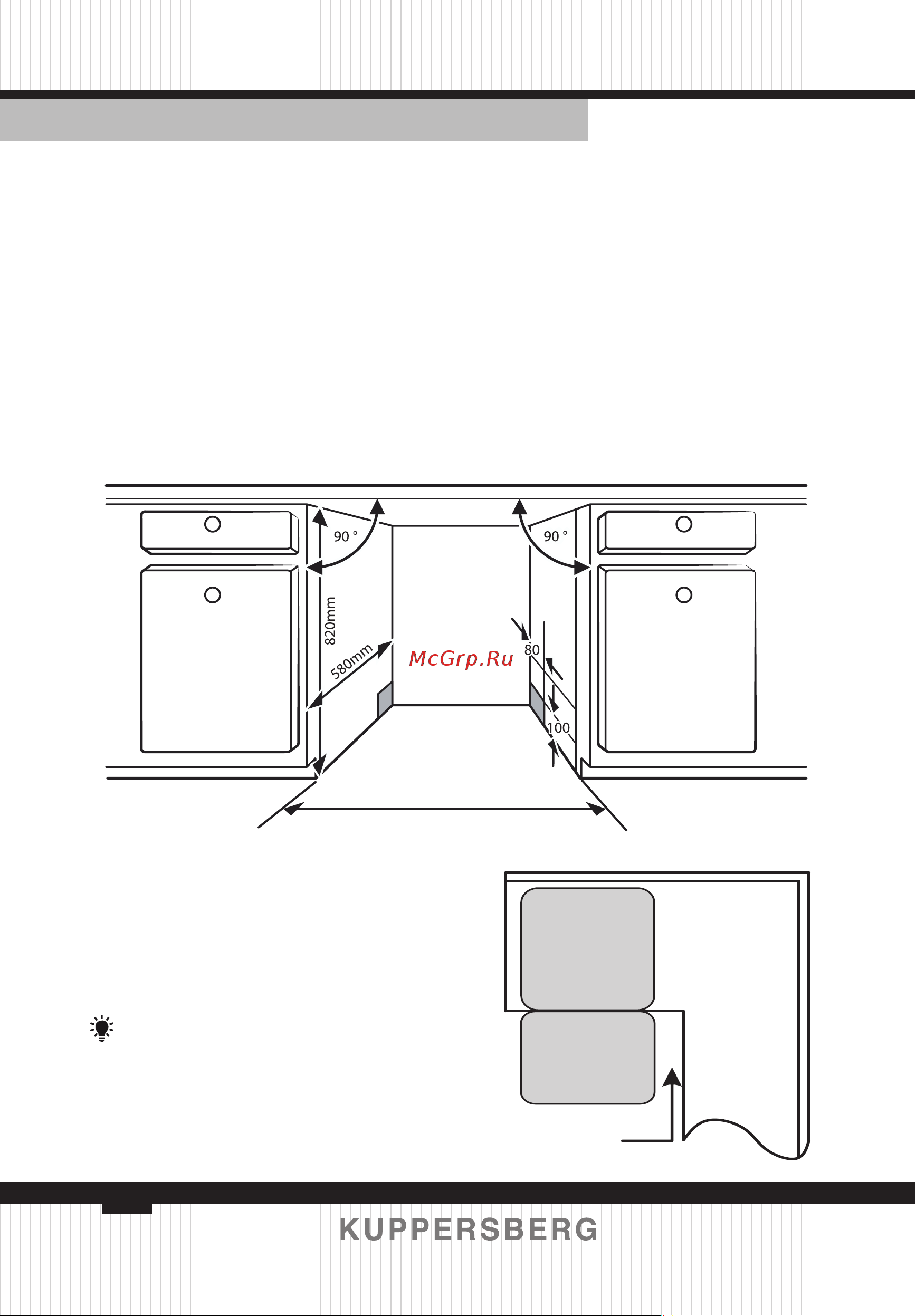

Посудомоечная
машина
Кухонный
модуль (шкаф)
Дверь
посудомоечной
машины
Расстояние
не менее 50 мм
600 мм (для моделей шириной 60 см)
450 мм (для моделей шириной 45 см)
Пространство между
дном шкафа и полом
Отверстия для
прокладки
электрического
кабеля, слив-
ного шланга и
шланга подачи
воды
