Kuppersberg GIM 6078 [75/160] Fully integrated model
![Kuppersberg GIM 6078 [75/160] Fully integrated model](/views2/2018711/page75/bg4b.png)
75
ENGLISH TECHNICAL PASSPORT
Dishwasher
Semi-integrated model
Seperate velcro stripe A and velcro
stripe B and attach velcro stripe A on
the inner side of the aesthetic panel.
Attach the felted velcro stripe B on the
outer door of dishwasher (see gure A).
After positioning of the panel , x the
panel onto the outer door by screws and
bolts (See gure B).
2. Pin up the four long screws

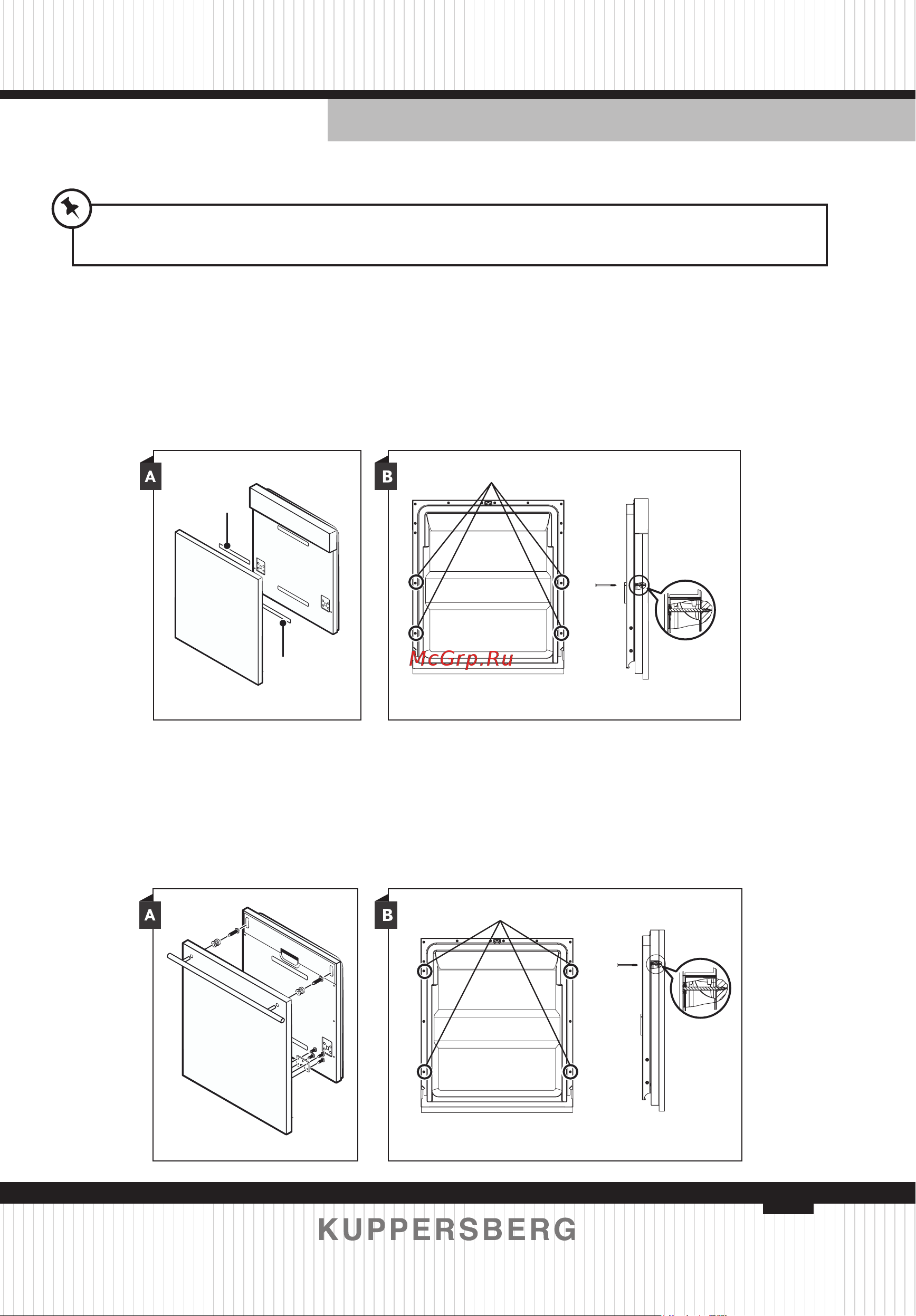

Step 2. Aesthetic panel’s dimensions and installation
The aesthetic wooden panel could be processed according to the
installation drawings.
Fully-integrated model
(see gure A). After positioning of the
panel , x the panel onto the outer door
by screws and bolts (See gure B).
Install the hook on the aesthetic
wooden panel and put the hook into
the slot of the outer door of dishwasher
1. Take away the four short screws
2. Pin up the four long screws
1. Take away the four short screws
Velcro
stripe
Velcro
stripe
