TECHNISCHER PASS DEUTSCH
Geschirrspülmaschine
Schlauchanschluss ablassen
Stecken Sie den Abussschlauch in
das Abussrohr (Abwasserkanal) mit ei-
nem Durchmesser von mindestens cm
oder leiten Sie ihn in die Spüle, ohne
ihn zu verbiegen oder zu quetschen. Die
Höhe des Ablaufrohres sollte 1000 mm
nicht überschreiten. Das freie Schlau-
chende darf nicht in Wasser getaucht
werden, da sonst ein Rückuss auftre-
ten kann.
Der Ablaufschlauch muss in Position
A oder B fest sitzen.
Restwasser aus Schläuchen ablassen
Wenn der Anschluss an die Ablauei-
tung mehr als 1000 mm hoch ist, kann
sich Wasser im Ablaufschlauch ansam-
meln. Lassen Sie überschüssiges Was-
ser aus dem Schlauch in einen Container
oder ein anderes geeignetes Gefäß ab,
das außen unter dem Niveau des Spül-
beckens platziert werden sollte.
Ablaßstutzen
Schließen Sie den Schlauch an, um
das Wasser abzulassen. Um Wasserlecks
zu vermeiden, muss der Ablaufschlauch
korrekt an das entsprechende Ablauf-
rohr angeschlossen werden. Stellen Sie
sicher, dass der Ablaufschlauch nicht ge-
knickt oder gedrückt wird.
Verlängerungsschlauch
Wenn Sie den Ablaufschlauch verlän-
gern müssen, verwenden Sie einen zu-
sätzlichen Schlauch, der dem vorhande-
nen Ablaufschlauch ähnelt.
Die Gesamtlänge des Schlauchs soll-
te 4 m nicht überschreiten, da dies sonst
die Waschefzienz verringern kann.
Siphonanschluss
Der Anschluss an das Abussrohr
sollte in einer Höhe von nicht mehr als
100 cm vom Boden des Geschirrspülers
erfolgen. Der Ablaufschlauch muss gesi-
chert sein.

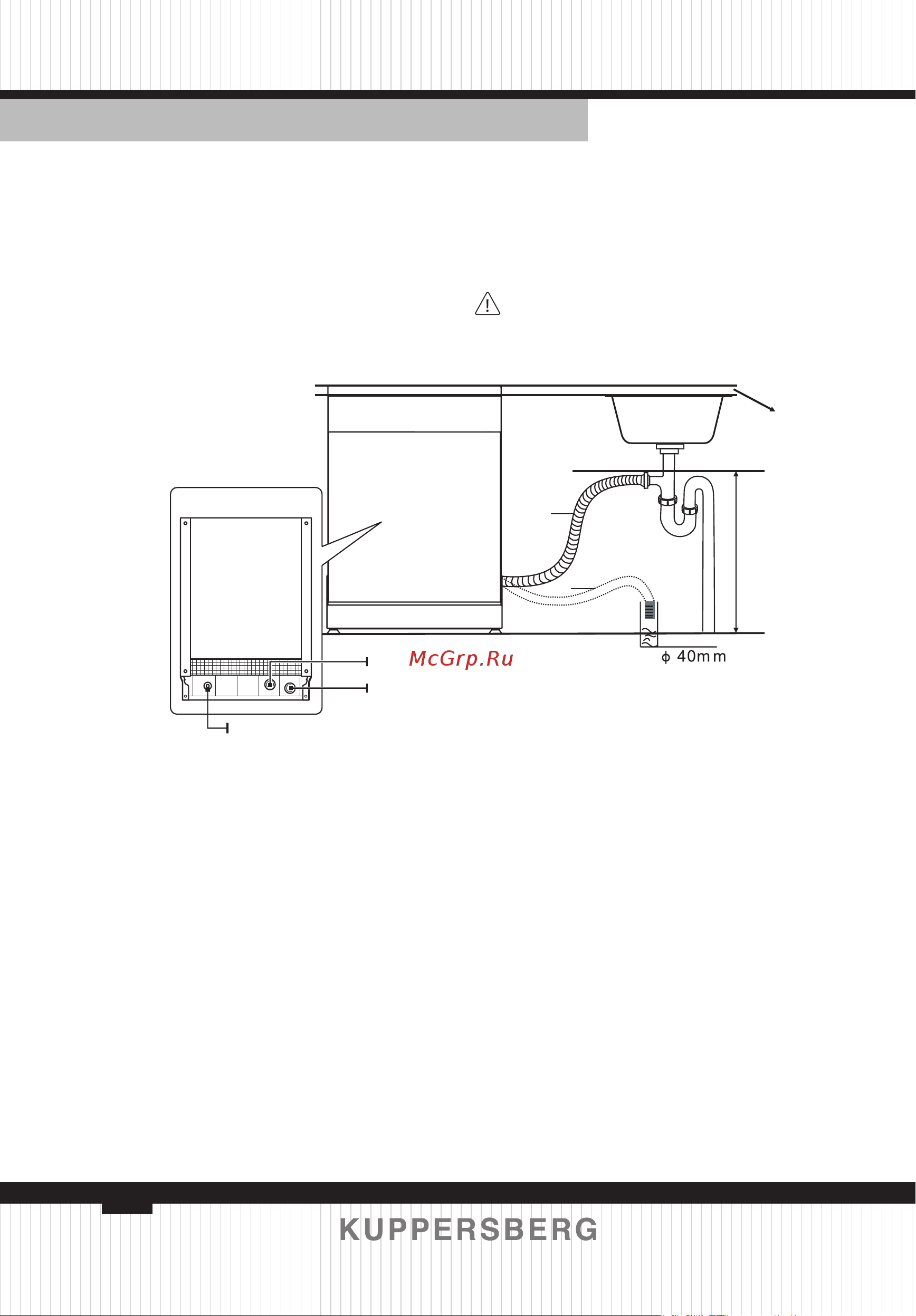

Rückseite der
Spülmaschine
Arbeitsplatte
Nicht mehr als 1000
Schlauch ablassen
Stromkabel
Wassereinlass
Rohr ablassen
