25
DEUTSCH TECHNISCHER PASS
Geschirrspülmaschine
Schritt 4. Vorgehensweise beim Einbau des Geschirrspülers
Die entsprechenden Installationsschritte sind in den Installationszeichnungen
dargestellt.
Schritt 3. Einstellung der Türfederspannung
1. Bringen Sie das Kondensati-
onsband unter der Schrankoberseite an.
Achten Sie darauf, dass das Klebeband
gut an der Kante der Arbeitsplatte an-
liegt. Schritt 2:
2. Schließen Sie den Wasserver-
sorgungsschlauch an das Kaltwasser-
system an.
3. Den Ablaufschlauch anschlie-
ßen.
4. Stecken Sie das Netzkabel ein
5. Bauen Sie den Geschirrspüler
in das Küchenmodul (Schrank) ein.
6. Richten Sie den Geschirrspüler
aus Die Hinterbeine können an der Vor-
derseite des Geschirrspülers eingestellt
werden, indem die Kreuzschlitzschrau-
ben in der Mitte des Geschirrspülers mit
einem Kreuzschlitzschraubendreher ge-
dreht werden.. Verwenden Sie zum Ein-
stellen der Vorderbeine einen achen
Schraubendreher, um die Vorderbeine
zu drehen, bis der Geschirrspüler eben
ist. (Schritte von 5 bis 6)
7. Installieren Sie die Küchenmo-
dul-Tür an der Außentür des Geschirr-
spülers. (Schritte von 7 bis 10)

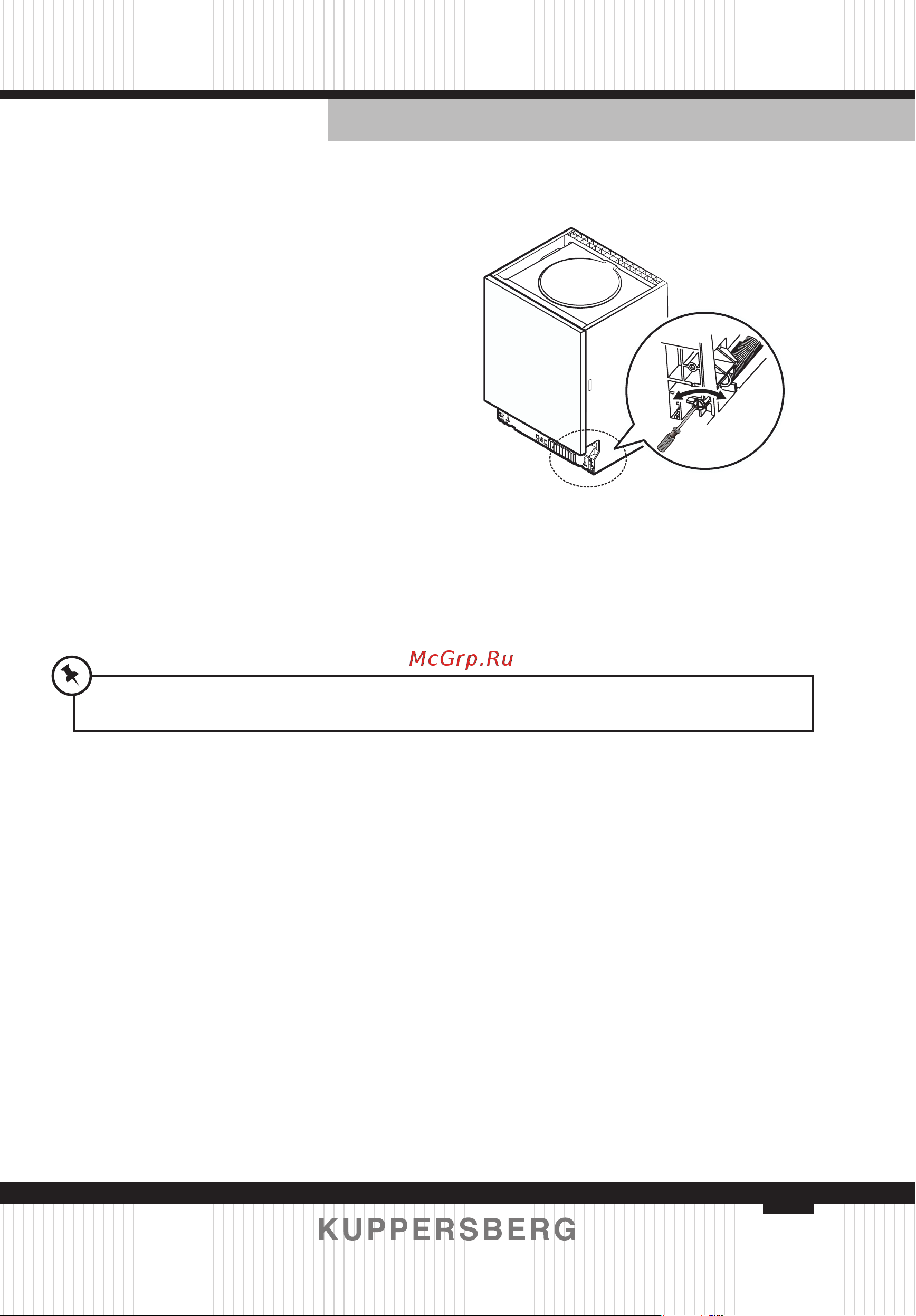

8. Stellen Sie die Spannung der
Türfeder mit einem Kreuzschlitzschrau-
bendreher ein, indem Sie ihn im Uhrzei-
gersinn drehen, um die linke und rech-
te Feder zu spannen. Andernfalls kann
1. Die Türfedern sind werkseitig
eingestellt, um sicherzustellen, dass die
Außentür richtig gedrückt wird. Beim
Einbau einer Dekorholzplatte müssen
Sie zusätzlich die Türfederspannung
einstellen.
Das Stahlseil wird mit der Einstell-
schraube gespannt und gelöst.
2. Wenn die Türfedern richtig ge-
spannt sind, bleibt die vollständig ge-
öffnete Tür in horizontaler Position und
beginnt sich zu schließen, nachdem sie
leicht mit einem Finger gedrückt wurde.
