Поршень/Поршневые кольца/Поршневой палец

68 Обслуживание мотоцикла Honda

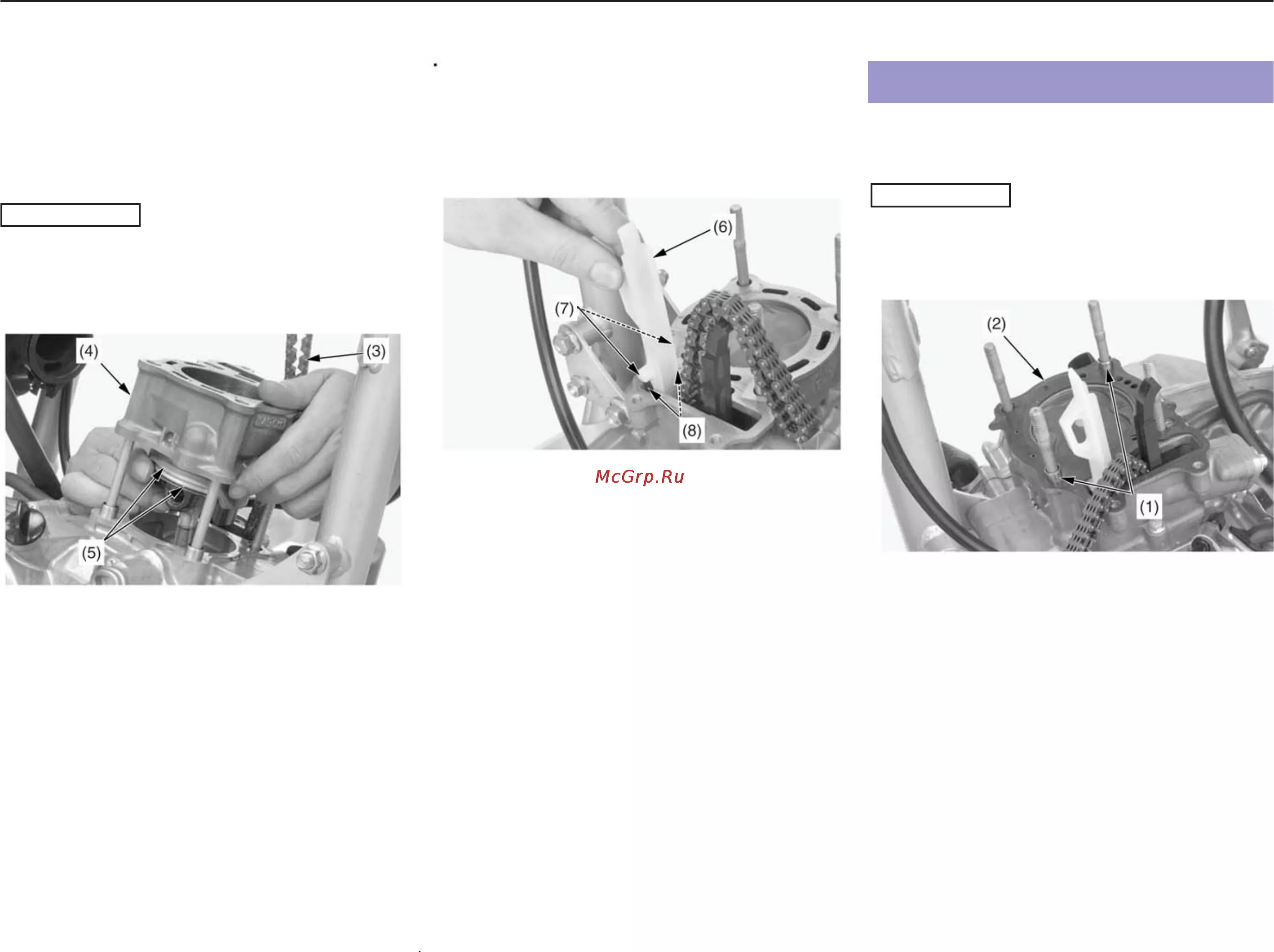

2. Пропустите приводную цепь распределительного

вала через головку (3) цилиндра.

Установите на место головку цилиндра.

При установке головки цилиндра старайтесь не

повредить сопряженные поверхности.

3. Нанесите моторное масло на резьбу гаек головки

цилиндра.

Установите на место шайбы и гайки (4) головки

цилиндров.

Затяните рекомендованным моментом гайки

головки цилиндра перекрестным образом в два%три

приема.

31 Нм

Исключите падение шайб и гаек в картер двигателя.

(3) головка цилиндра

(4) гайки головки цилиндра и их шайбы

4. Установите на место стяжной болт (5) цилиндра и

болты (6) головки цилиндра. Затяните их рекомен%

дованным моментом:

10 Нм

(5) болт цилиндра

(6) болты головки цилиндра

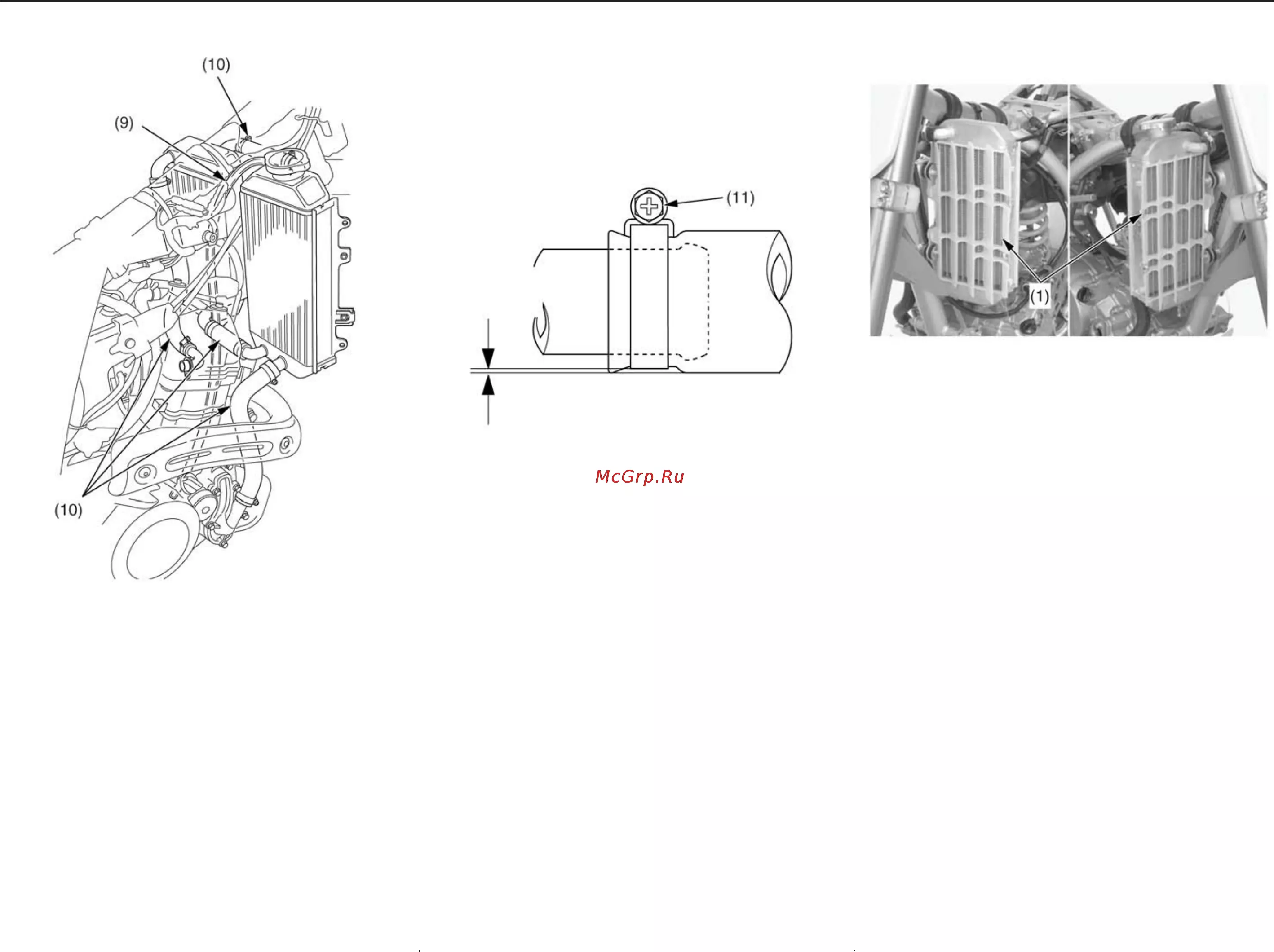

5. Установите на место радиаторы (7) и затяните

крепежные болты/шайбы (8).

6. Подсоедините дренажную трубку радиатора (9)

7. Подсоедините магистрали системы охлаждения (10).

(7) радиаторы

(8) крепежные болты радиаторы и их шайбы

ПРИМЕЧАНИЕ
