Korting KHI 9931 RN [17/27] Ceiling

KHC 6648

225

237

432

598

305

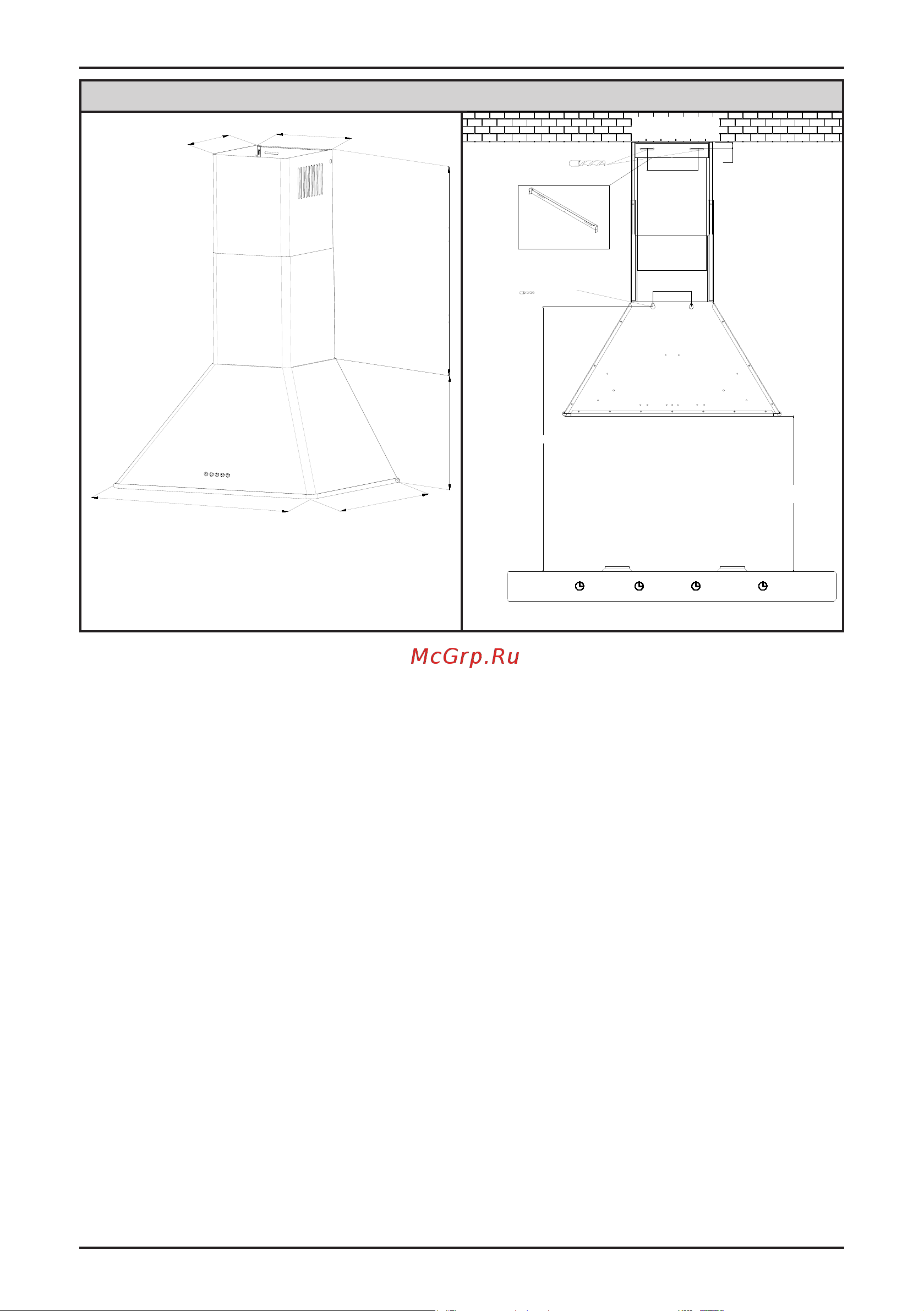

MİN.285 mm - MAX.625 mm

CEILING

HOB

650

950

105

BACA MONTAJ SACI

Ø8 MATKAP UCU İLE DELİNİZ.

Ø 8 MATKAP UCU İLE DELİNİZ.

135

1. Для установки вытяжки на стену используйте крепежные отверстия и крепежные элементы

поставляемые в комплекте. Разметьте и просверлите два отверстия для установки корпуса вытяжки.

2. Закрепите вытяжку на при помощи креплений. Убедитесь что все крепежные элементы

зафиксированы.

3. Для установки крепления декоративного короба просверлите два отверстия, в месте

предполагаемого крепления короба вытяжки. Зафиксируйте крепежную скобу декоративного

короба с помощью крепежных элементов поставляемых в комплекте.

4. Подключите одну часть алюминиевой трубы к вытяжке, другую часть трубы выведите в вентиляцию,

также см. раздел «Фильтры».

5. Вставьте внутреннюю часть телескопического короба во внешнюю. Закрепите внешнюю часть

короба к корпусу вытяжки.

6. Выдвиньте внутреннюю часть короба и закрепите ее винтами на крепежной скобе для

декоративного короба.

Мин. 285 Макс. 625

ПОТОЛОК

КОМФОРКИ

650 (электрика)

750 (газ)

скоба

декоративного

короба

просверлите отверстие Ø8

крепежный крюк вытяжки
