УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Руководство по установке, настройке и программированию видеодомофонов FREEDOM FHD WIFI
13
⌂
Вернуться в раздел "Содержание"
УСТАНОВКА ВЫЗЫВНОЙ ПАНЕЛИ
1. Выберите тип и место для установки панели.
2. Наклейте форму для точного монтажа на место установки в соотвествии с выбранным ти-
пом установки.
3. Просверлите необходимые отверстия в стене для крепежной пластины или углового кре-
пления.
4. Подключите провода, строго соблюдая соответствующую схему подключения.
5. Отрегулируйте громкость звука и выберите тип сигнала с помощью регулировок под рези-
новой заглушкой на задней стороне устройства, если это необходимо.
6. Зафиксируйте вызывную панель на крепежной пластине винтом снизу.

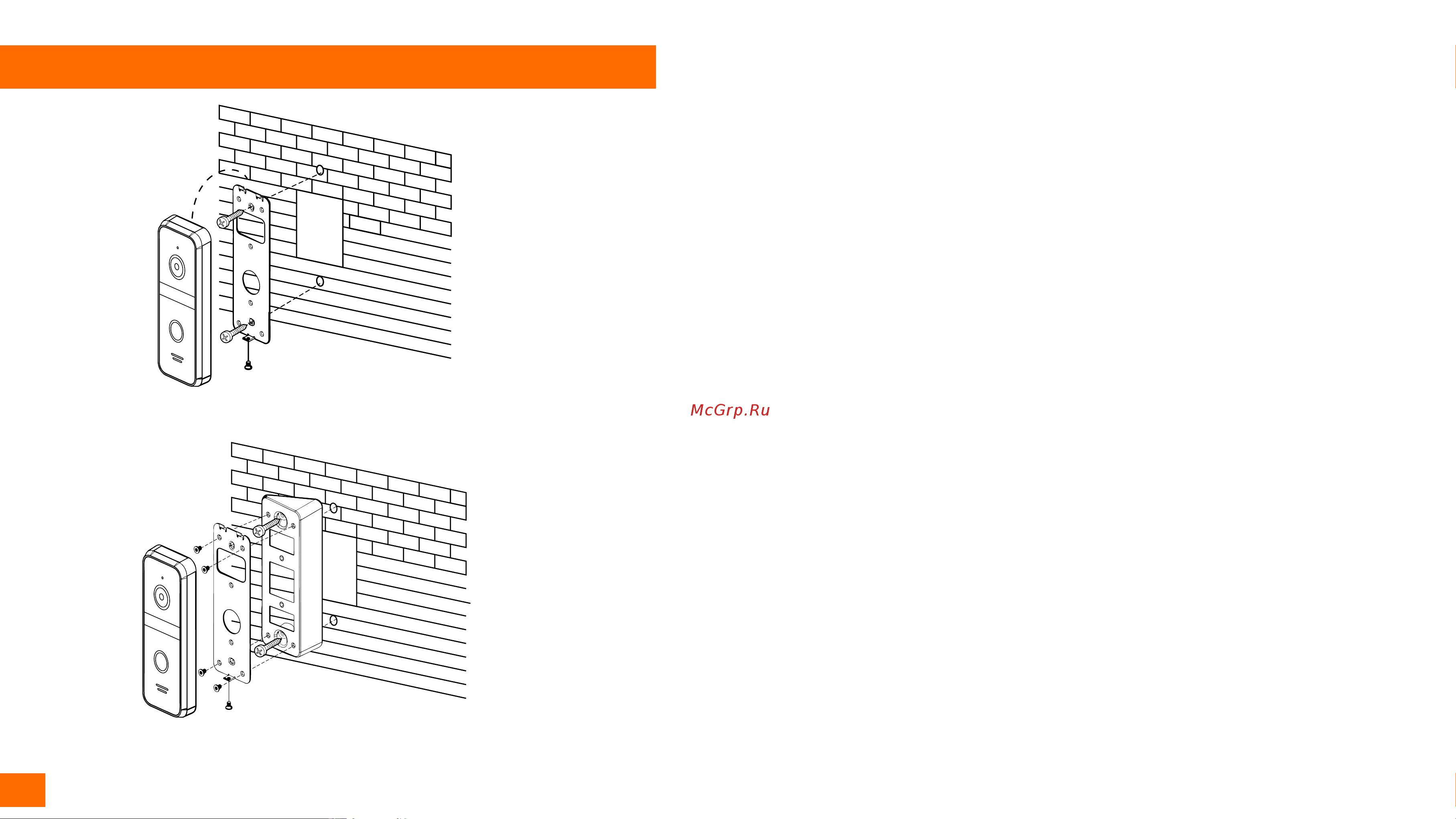

Рис. 9 Фронтальная установка выщывной панели
Рис. 10 Установка вызывной панели под углом
