УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Руководство по установке, настройке и программированию видеодомофонов FREEDOM FHD WIFI
14
⌂
Вернуться в раздел "Содержание"
НАСТРОЙКА ВЫЗЫВНОЙ ПАНЕЛИ
1. Для регулировки громокости динамика или переключения типа видеосигнала удалите ре-
зиновую заглушку, которая находится на задней крышке устройства.
2. Отрегулировать громкость динамика можно с помощью маленькой крестовой отвертки.
3. Вызывные панели имеют несколько режимов работы видеовыхода: AHD-H/AHD-M/ CVBS.
Переключение режимов производится с помощью специального тумблера. Менять поло-
жение тумблера лучше всего иголкой или пинцетом.
4. Время задержки реле вызывной панели настраивается в меню монитора.

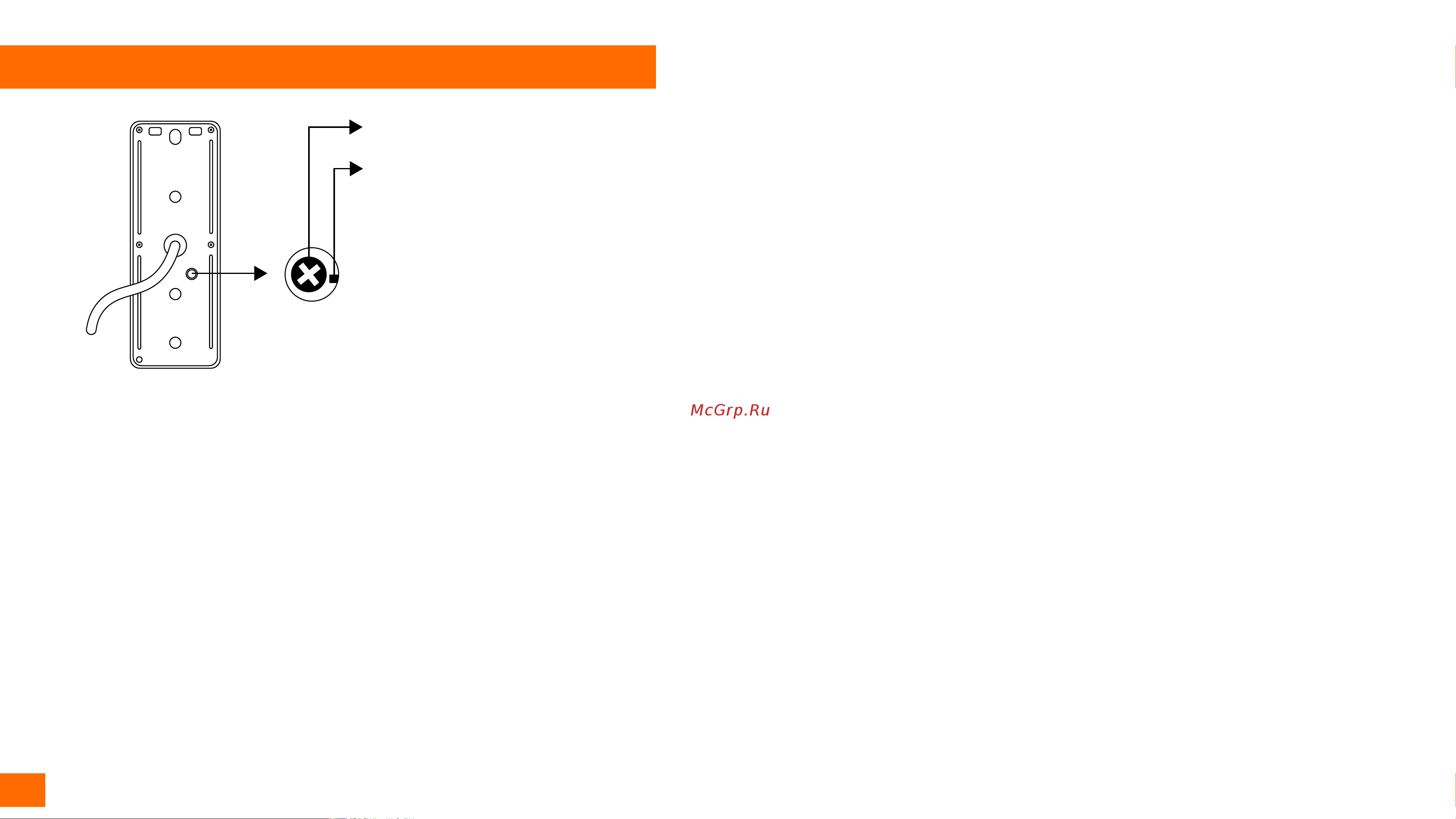

Рис. 11 Регулировка громкости динамика и выбор типа видеосигнала
Переключатель видеосигнала:
AHD-M (HD 720p) – верхнее положение
CVBS (аналог) – среднее положение
AHD-H (Full HD 1080p) – нижнее положение
(по умолчанию)
Регулировка громкости динамика
