УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Руководство по установке, настройке и программированию видеодомофонов FREEDOM FHD WIFI
20
⌂
Вернуться в раздел "Содержание"
СХЕМЫ ПОДКЛЮЧЕНИЯ
Видеодомофон
Замок
Видеорегистратор (опция)
Вызывная панель
Блок питания видеокамеры (опция)
Красный –
Желтый –
Белый –
Черный –
Питание вызывной панели
Видео
Аудио
Общий
Серый –
Синий –
Общий
Питание видеокамеры
Зеленый –
Оранжевый –
Коричневый –
Фиолетовый –
Н.Р. контакт реле
Общий контакт реле
Н.З. контакт реле
Питание замка
Считыватели
Кнопка выхода
Контроллер
СКУД
Кнопка
Общий

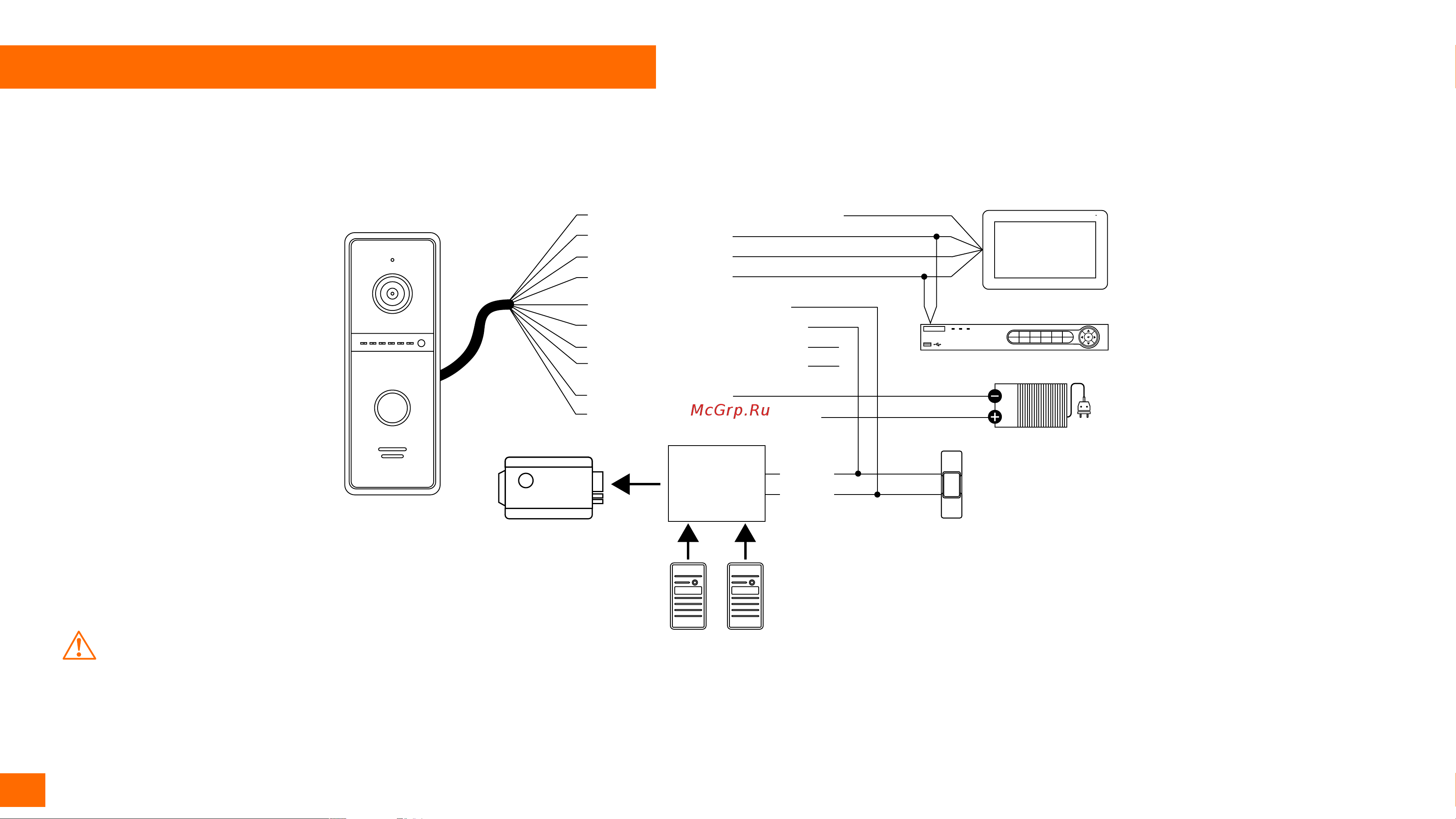

Рис. 18 Схема подключения вызывной панели к контроллеру системы контроля и управления доступом (СКУД)
ВНИМАНИЕ!
1. Вызывная панель может быть подключена к контроллеру системы контроля и управления доступом (СКУД).
Для этого нужно подключить Н.Р. и Общий контакты вызывной панели параллельно кнопке выхода контроллера
СКУД
2. Для постоянной трансляции сигнала на видеорегистратор необходимо подключить блок питания DC 12 В (мин.
300 мА) к синему и серому проводам
