УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Руководство по установке, настройке и программированию видеодомофонов FREEDOM FHD WIFI
17
⌂
Вернуться в раздел "Содержание"
Желтый – Н.З.
Красный – Общий
Черный – Н.Р.
Красный – Питание
Белый – Аудио
Черный – Общий
Желтый – Видео
Красный – Питание
Белый – Аудио
Черный – Общий
Желтый – Видео
Красный – Rx- (3)
Белый – Rx+ (БЗ)
Черный – Tx- (O)
Желтый – Tx+ (БО)
Красный – Питание
Белый – Датчик
Черный – Общий
Желтый – Видео
Красный – Питание
Белый – Сигнал
Черный – Общий
Желтый – Аудио
Красный – Аудио
Белый – Общий
Черный – Сигнал
Желтый – Видео
Черный – Общий
Красный – DC 12~15 В
Черный – Общий
Красный – HOOK
Красный – Питание
Белый – Датчик
Черный – Общий
Желтый – Видео
Черный – Общий
Красный – Видео
Блок питания
(опция)
ДОП. ВИДЕОДОМОФОН
Локальная сеть (LAN)
Переходник RJ45
Ворота | Замок
ГЛАВНЫЙ ВИДЕОДОМОФОН
Аудиотрубка
Камера 1
Датчик 1
Камера 2
Датчик 2
Панель 1
Панель 2
АС 220 В
АС 220 В
АС 220 В
Электромеханический замок
Блок питания
замка
Кнопка
АС 220 В
Электромагнитный замок
Блок питания
замка
АС 220 В
Видеорегистратор

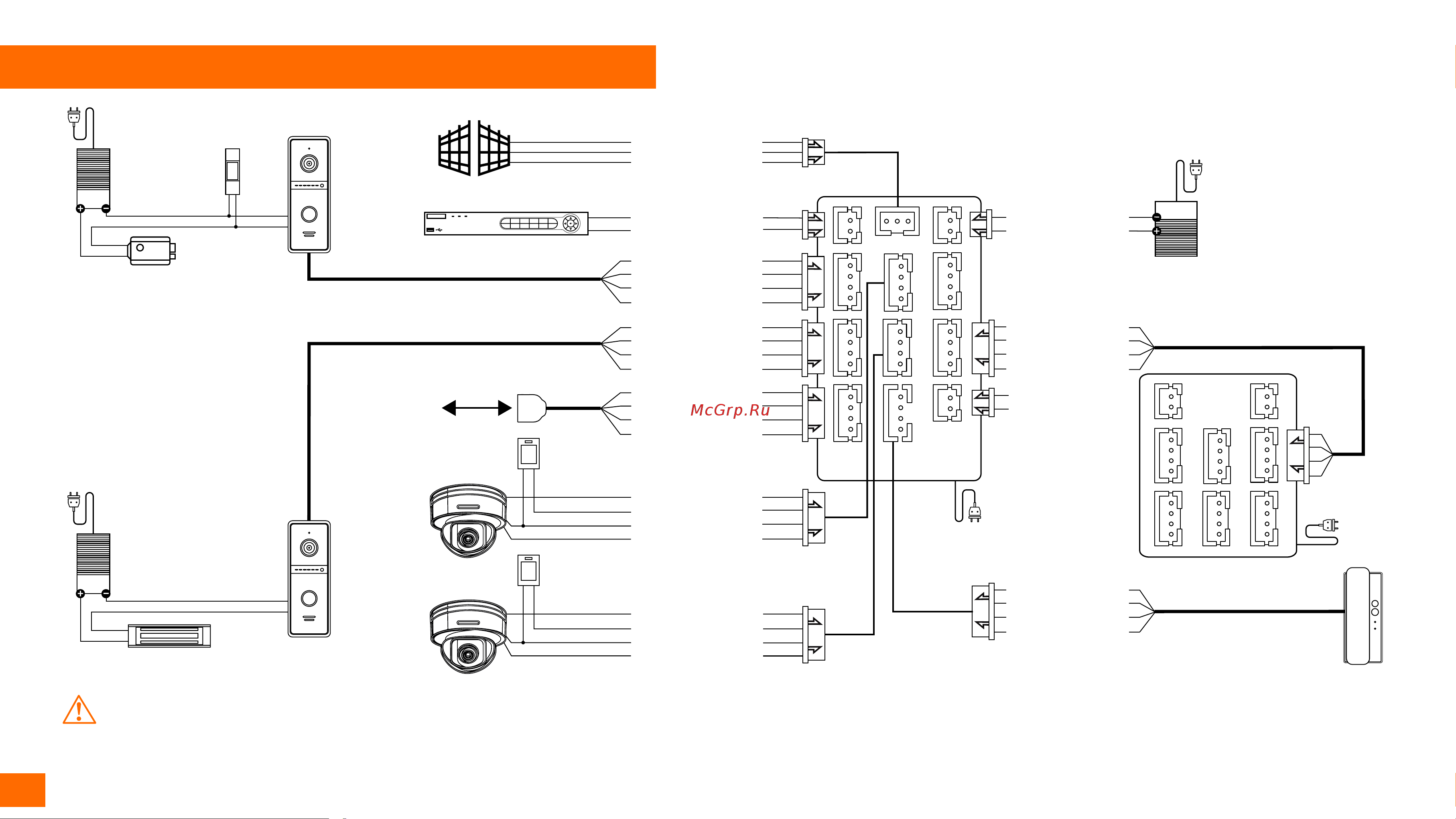

Рис. 15 Схема подключения видеодомофонов FREEDOM FHD WIFIВНИМАНИЕ!
1. При наличии нескольких мониторов в системе на главном мониторе в меню Система устанавливается ID мони-
тора – 1, на дополнительных – 2-6. Также необходимо установить общее количество мониторов.
2. Вызывные панели подключаются только к Главному монитору с ID монитора 1.
