УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Руководство по установке, настройке и программированию видеодомофонов FREEDOM FHD WIFI
15
⌂
Вернуться в раздел "Содержание"
1. Старайтесь располагать вызывную панель относительно монитора таким образом, чтобы
микрофон монитора не слышал динамик вызывной панели и наоборот. В противном случае
возможно появление естественного звукового фона. Это возникает в результате самовоз-
буждения. Данный эффект парируется уменьшением громкости на мониторе и вызывной
панели, а также разнесением устройств на большее расстояние (не менее 3 м) или органи-
зацией преграды, не пропускающей звук.
2. Перед подачей питания проверьте целостность сетевого кабеля. Для цепи питания видео-
домофона рекомендуется использовать отдельный автомат отключения тока.
3. При выборе кабеля для подключения вызывной панели идополнительного монитора ру-
ководствуйтесь критериями, представленными на Рис. 12 и 13.

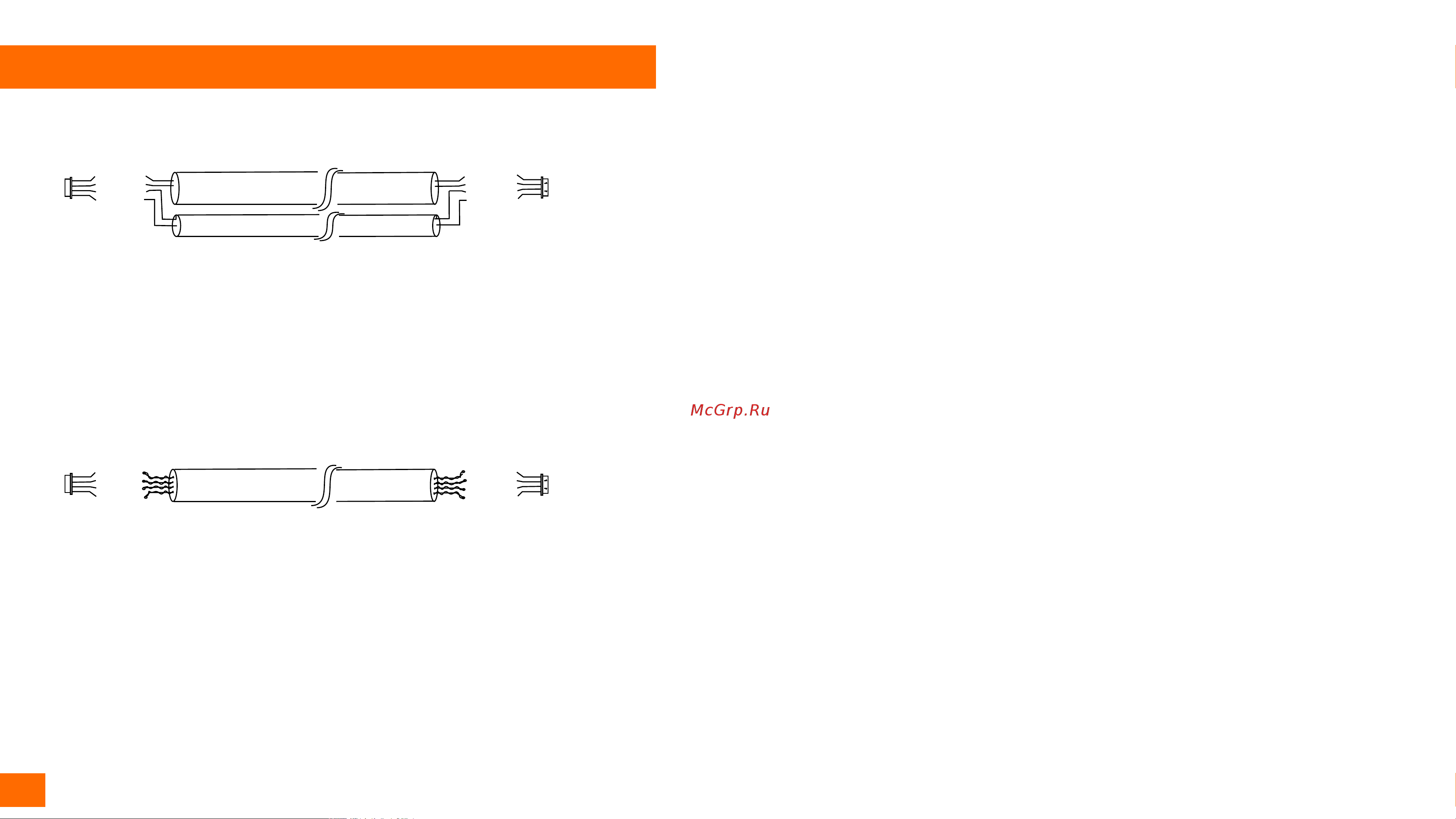

a) Комбинированный видеокабель (КВК):
б) Витая пара (UTP cat5e)
(не рекомендуется использовать на расстояниях более 20 м):
DC 12 В
Аудио
Общий
Видео
DC 12 В
Аудио
Общий
Видео
Видео
Общий
DC 12 В
Аудио
Видео
Общий
DC12 В
Аудио
Максимальное расстояние 20 м
Максимальное расстояние 100 м
РЕКОМЕНДАЦИИ ПО ПОДКЛЮЧЕНИЮ
Рис. 12 Комбинированный видеокабель для подключения видеодомофона
Рис. 13 Витая пара для подключения видеодомофона
