APPLEGATE X34iC — инструкция по сборке: установка рулей на консольную стойку [10/29]

Превью страниц Страница 10 / 29

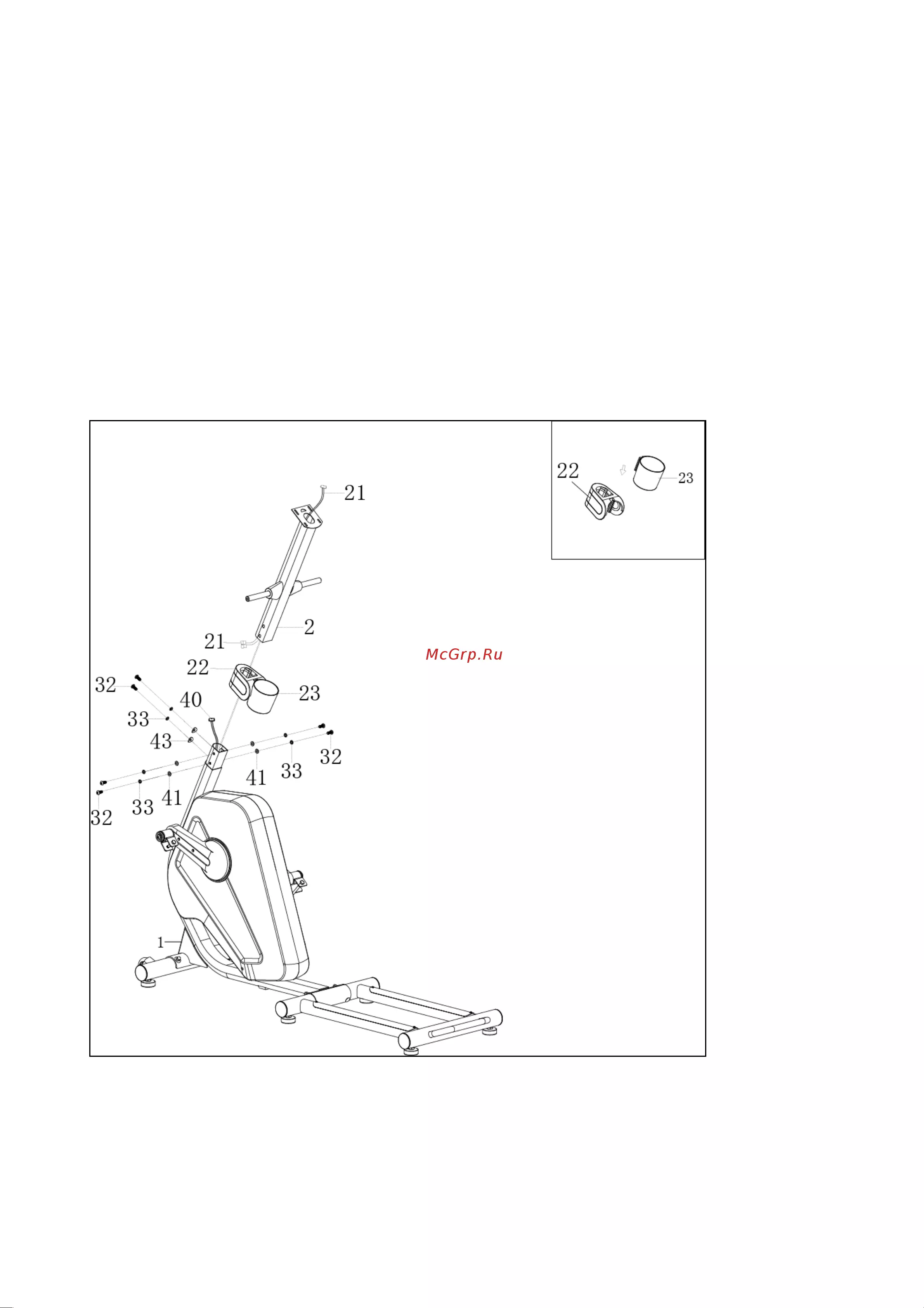

Шаг 3

Внимание: Перед сборкой добавьте смазку на горизонтальные оси, см. рисунок ниже.

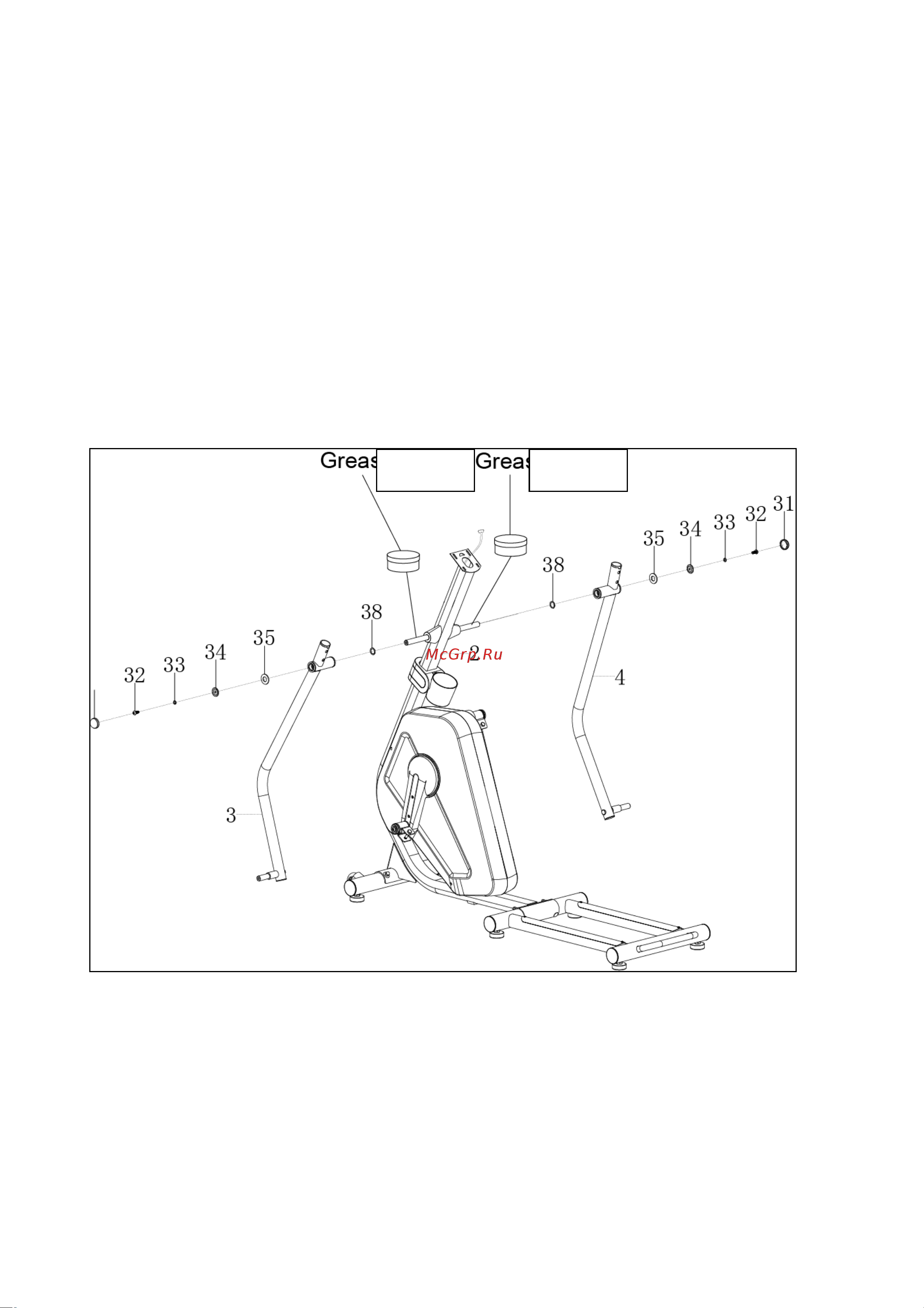

Снимите два болта M8x20 (32), две пружинные шайбы Ø8 (33), две большие шайбы

Ø19xØ25x2.0 (35), две шайбы Ø8* Ø33*2.0 (34) и две прокладки Ø38 (38) от левой и

правой горизонтальных осей стойки консоли (2). Установите на горизонтальные оси

прокладки Ø38 (38), после чего прикрепите левый руль (3) к левой горизонтальной оси

стойки консоли (2) одним болтом M8x20 (32), пружинной шайбой Ø8 (33), большой

шайбой Ø19xØ25x2.0 (35), шайбой Ø8* Ø33*2.0 (34), которые были сняты ранее.

Повторите шаг выше, чтобы прикрепить правый руль (4) к правой горизонтальной оси

стойки консоли (2).

Как рули будут закреплены, установите заглушки (31) на болты (32).

Смазка
