APPLEGATE X34iC — инструкция по сборке: установка держателя для бутылок и консоли [9/29]

Превью страниц Страница 9 / 29

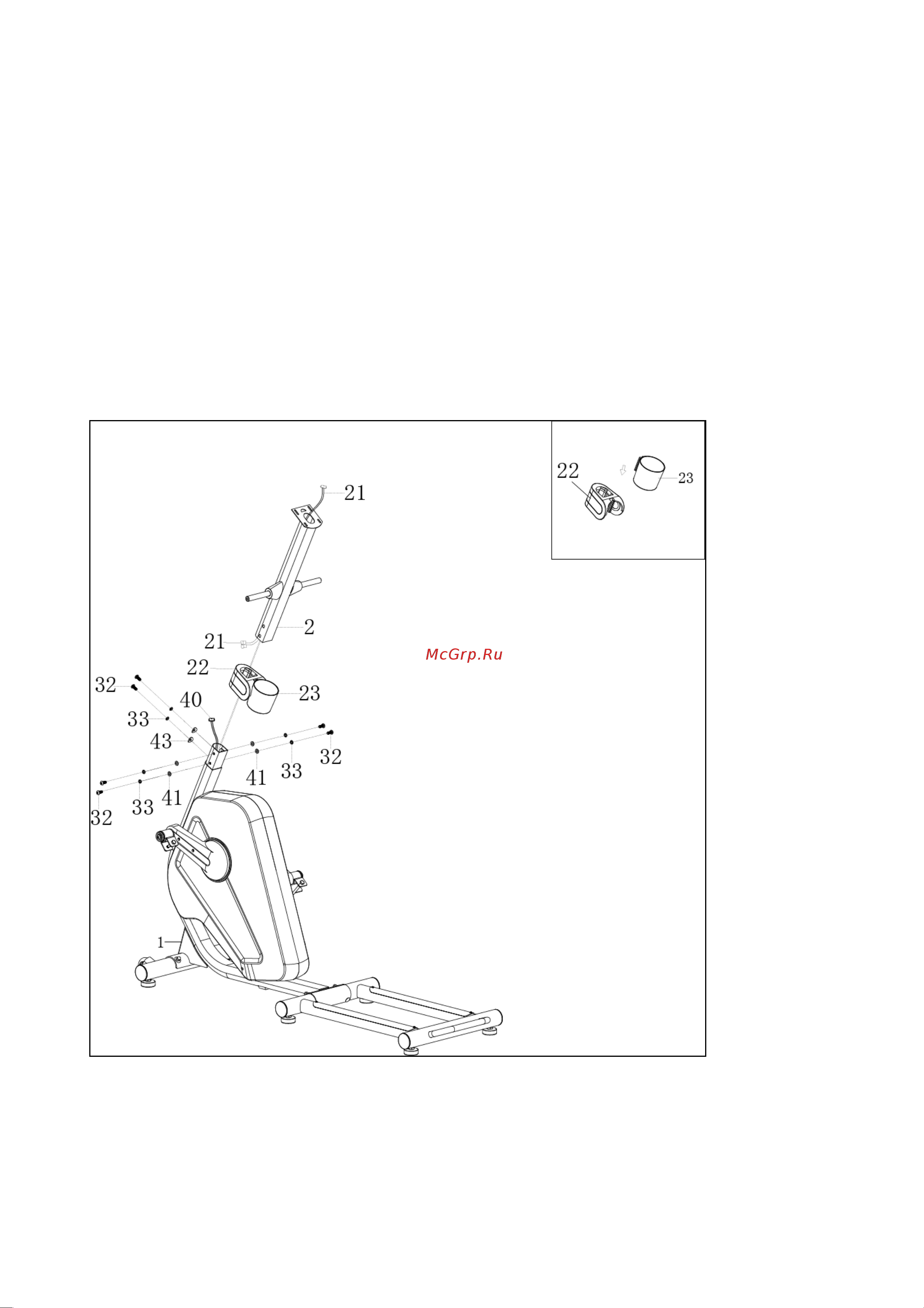

Шаг 2

Снимите восемь болтов M8x20 (32), четыре шайбы Ø8x Ø20x1,5 (41), восемь

пружинных шайб Ø8 (33), четыре шайбы Ø8x Ø20x1,5 (43) с основной рамы (1).

Прикрепите держатель для бутылок-B (23), вставьте в держатель для бутылок-A (22).

Наденьте держатель для бутылок-B (23) и держатель для бутылок (22) на трубку

основной рамы (1).

Подключите нижний кабель консоли (40) от основной рамы (1) к проводу стойки

консоли (21) от стойки консоли (2). Вставьте стойку консоли (2) на трубу основной

рамы (1) и закрепите ее восемью болтами M8x20 (32), четырьмя шайбами Ø8x Ø20x1,5

(41), восемью пружинными шайбами Ø8 (33), четырьмя шайбами Ø8x Ø20x1,5 (43),

которые были ранее сняты. Затяните болты с помощью шестигранного ключа S6.
