18
Список комплектующих частей
No.
Наименование
Кол
No.
Наименование
Кол
001
Основная рама
1
053
Накладка 490*41*2.1
2
002
Стойка консоли
1
054
Шайба Ø8* Ø25*2.0
6
003
Левый руль
1
055
Левая педаль
1
004
Правый руль
1
056
Правая педаль
1
005
Левая опора педали
1
057
Втулка Ø19* 174
2
006
Правая опора педали
1
058
Кожух левого ролика
2
007
Опора шатуна
2
059
Кожух правого ролика
2
008
Крепление
2
060
Ось
2
009
Направляющие
1
061
Втулка
4
010
Передний стабилизатор
1
062
Подшипник 6202
4
011
Левый верхний руль
1
063
Шкив
2
012
Правый верхний руль
1
064
Шарнир
2
013
Передний руль
1
065
Гайка
2
014
Консоль
1
066
Болт M6*50
2
015
Винт M5*10
8
067
Шайба Ø8* Ø16*1.5
2
016
Неопрен Ø24* Ø31*450
2
068
Гайка M8
5
017
Заглушка Ø25*1.5
2
069

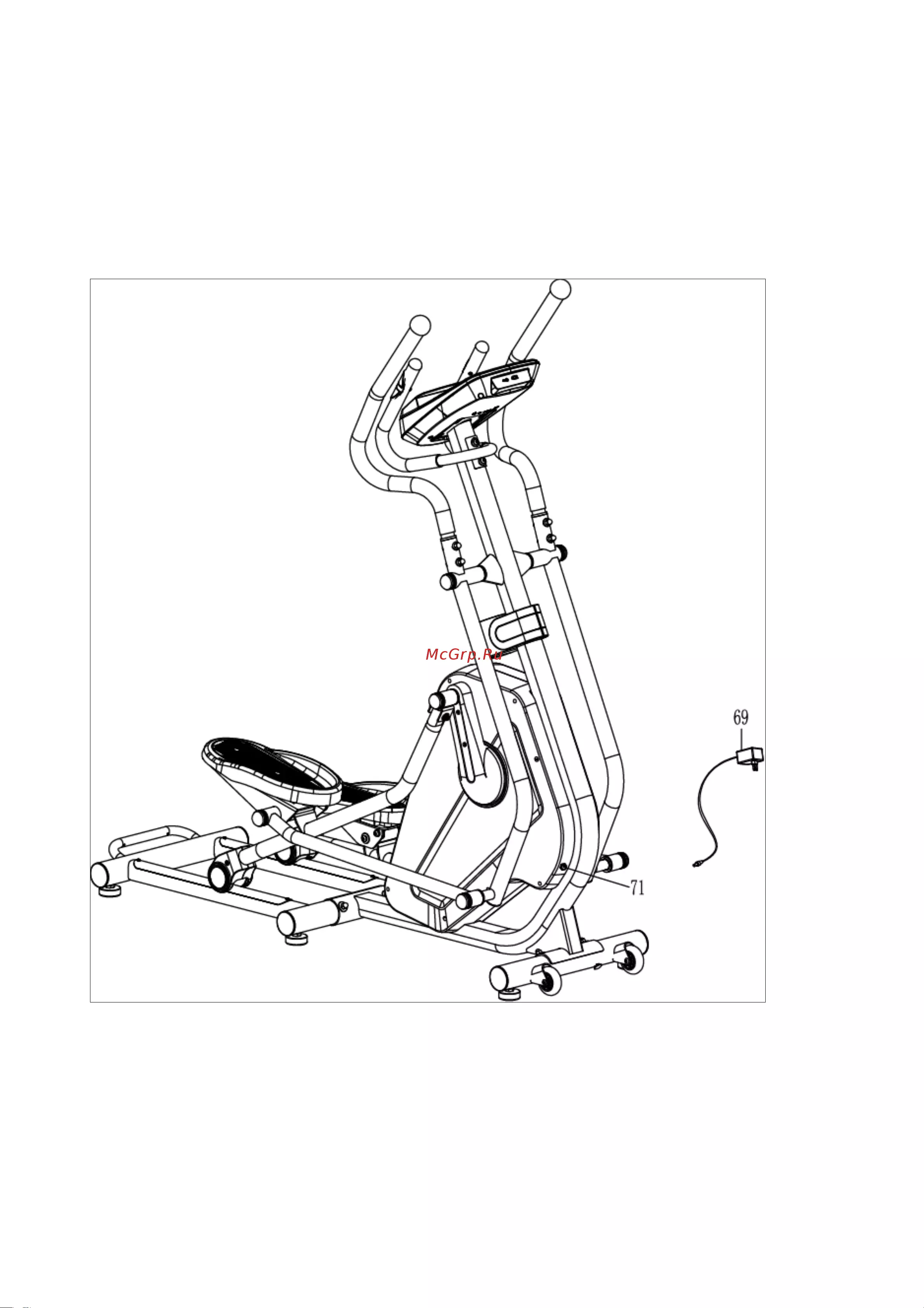

Адаптер L=2000мм
1
018
Пульсомер с кабелем L=750мм
2
070
Гайка S15
1
019
Винт ST4.2*20
2
071
Кабель питания L=550мм
1
020
Шайба Ø8* Ø20*2.0
6
072
Кабель датчика L=500мм
1
021
Кабель датчика L=750мм
1
073
Винт ST2.9*12
2
022
Держатель бутылки-A
1
074
Болт M8*65
1
023
Держатель бутылки-B
1
075
Прижимной кронштейн
1
024
Болт M8*16
4
076
Прижимной ролик
1
025
Втулка Ø18* Ø8*10
4
077
Шайба Ø12* Ø6*1.0
1
026
Заглушка Ø50
2
078
Болт M6*12
1
027
Неопрен Ø31*Ø37*700
2
079
Пружинная шайба Ø6
6
028
Втулка
2
080
Кольцо Ø20*1.0
2
029
Болт M8*49
4
081
Волнистая шайба Ø20* Ø24*0.3
1
030
Гайка M8
8
082
Подшипник 6004-2Z
2
031
Гайка Ø38
8
083
Болт M6*15
4
032
Болт M8*20
29
084
Гайка M6
4
033
Пружинная шайба Ø8
24
085
Шкив
1
034
Шайба Ø8* Ø33*2.0
8
086
Ось
1
035
Шайба Ø19* Ø38*3.0
8
087
Belt
1
