Шаг 5

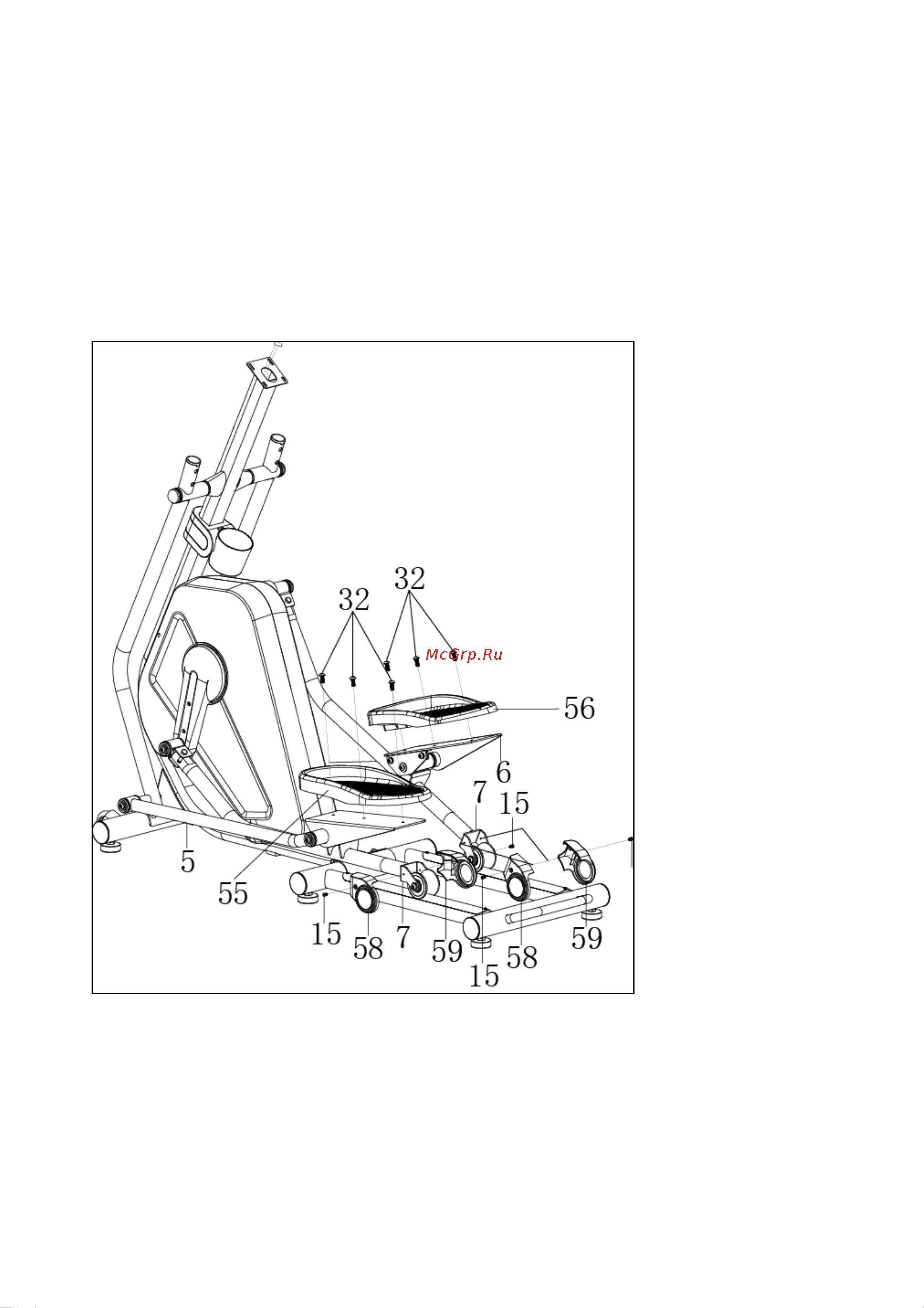

Снимите четыре винта M5 * 10 (15) с приводной трубки (7). Прикрепите два комплекта
левого / правого роликовых крышек (58/59) на две приводные трубки (7) с четырьмя
винтами M5 * 10 (15), которые были сняты. Снимите три болта M8 * 20 (32) с левой
ножной трубки (5). Прикрепите левую ножную педаль (55) к левой ножной трубе (5) с
помощью трех снятых болтов M8 * 20 (32). Снимите три болта M8 * 20 (32) с правой
трубки для ног (6). Прикрепите правую ножную педаль (56) к правой ножной трубе (6)
с помощью трех снятых болтов M8 * 20 (32).
