Сборка оборудования

ВНИМАНИЕ! Во время установки различных винтов и болтов не

следует их сильно затягивать. Это необходимо сделать в самом

конце сборки.

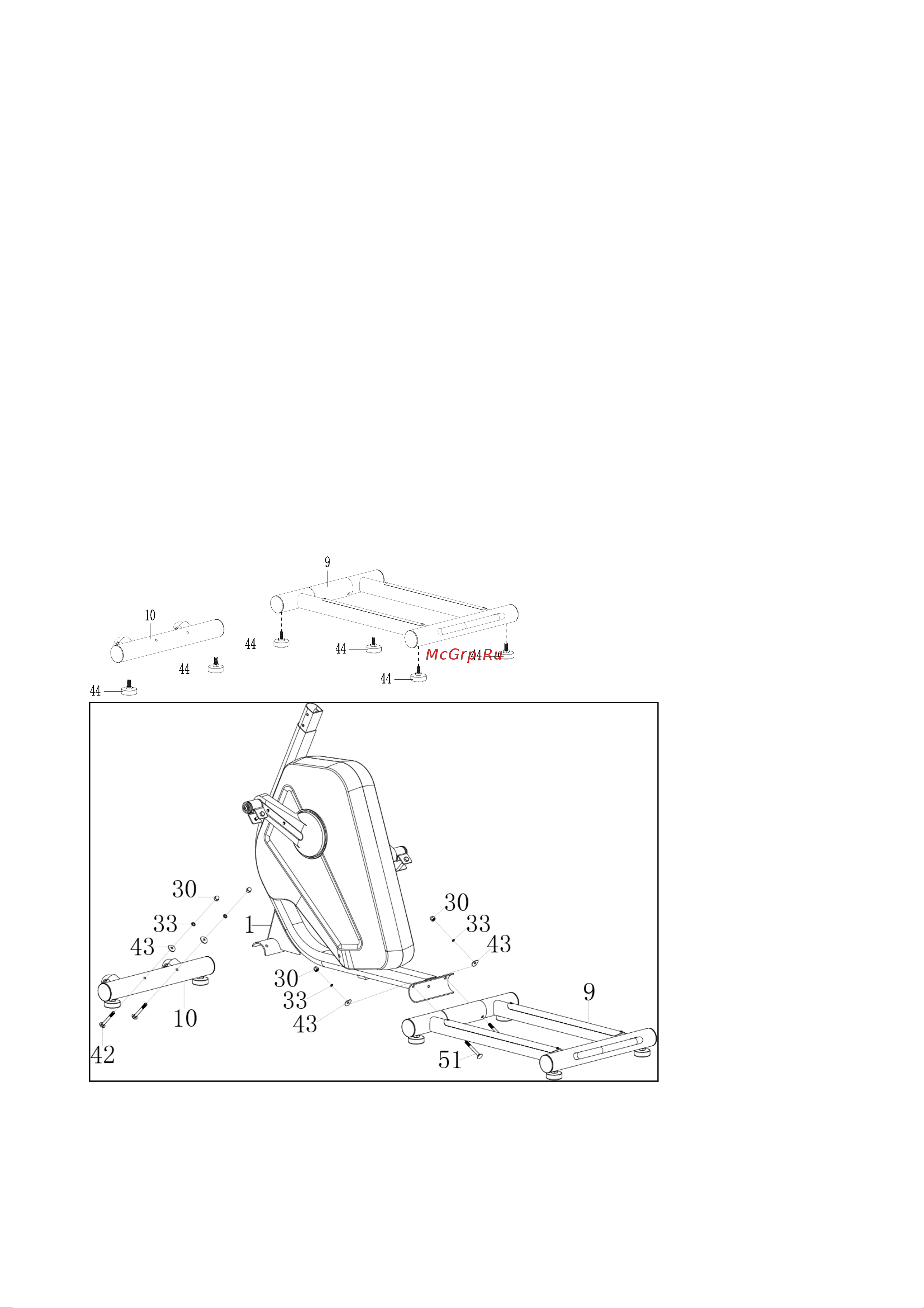

Шаг 1

Установите две ножки (44) на передний стабилизатор (10) и четыре ножки (44) на

задний стабилизатор (9). Установите передний стабилизатор (10) перед основной

рамой (1) и выровняйте отверстия для болтов. Прикрепите передний стабилизатор (10)

к передней части основной рамы (1) двумя скругленными шайбами Ø8* Ø20*2.0 (43),

двумя пружинными шайбами Ø8 (33), двумя болтами M8*75 (42) и двумя гайками M8

(30). Установите заднюю основную раму (9) за основную раму (1) и выровняйте

отверстия для болтов. Прикрепите заднюю основную раму (9) к задней части основной

рамы (1) двумя скругленными шайбами Ø8* Ø20*2.0 (43), двумя пружинными шайбами

Ø8 (33), двумя болтами M8*80 (51) и двумя гайками M8 (30).
