ACV BOILER TKAN 300 [10/23] Местоположение температурного датчика дымовых газов
![ACV BOILER TKAN 300 [10/23] Местоположение температурного датчика дымовых газов](/views2/2041891/page10/bga.png)
3.2 Подключение к дымоходу
Наиболее оптимальной является подключение котла к вертикальному дымоходу
через тройник. Патрубок дымоотвода должен иметь уклон к котлу не менее 3%
(см. рисунок 4).

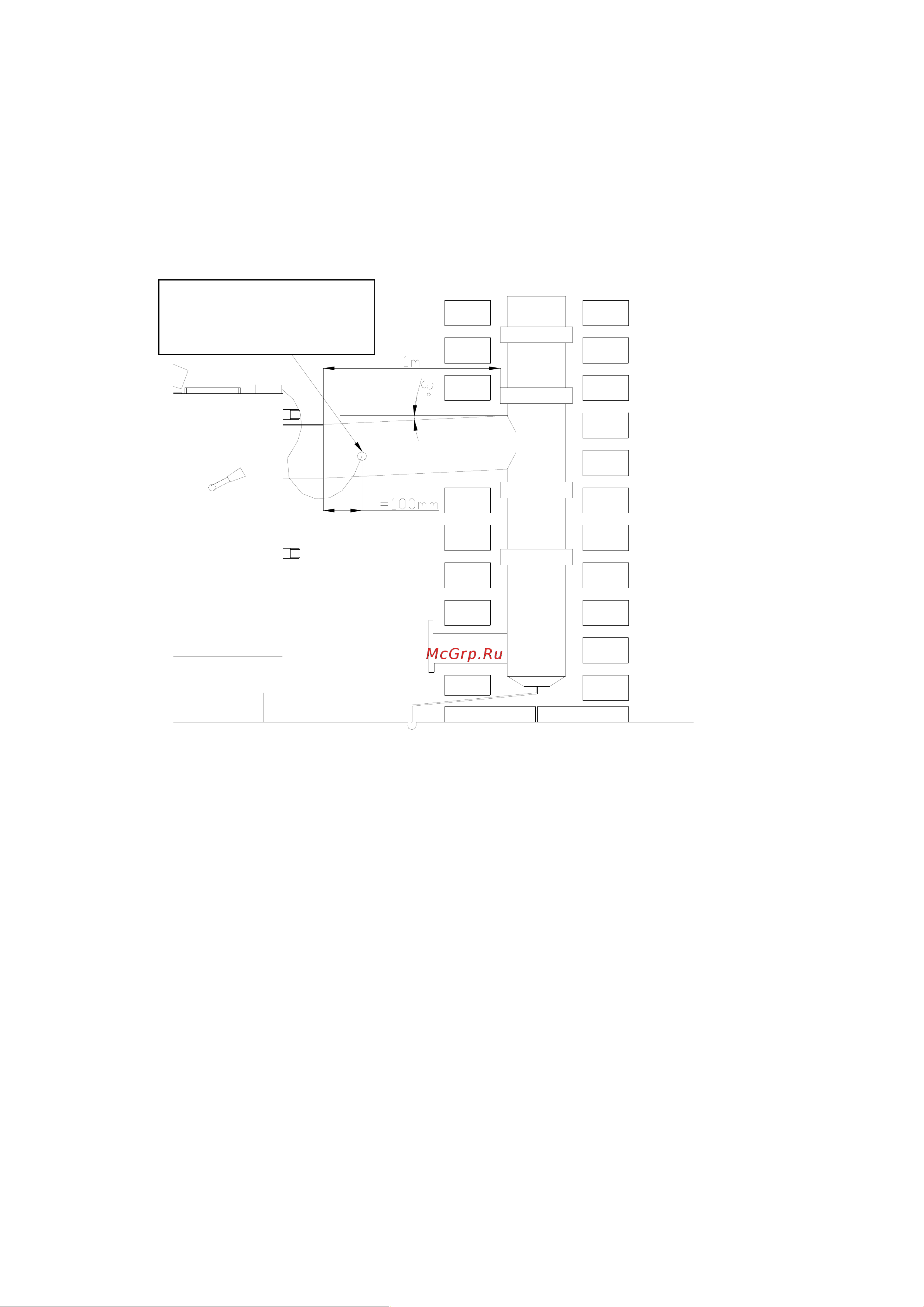

Рисунок 4. Подключение к дымоходу
По возможности необходимо избегать поворотов, а если это невозможно, делать
не более двух. Канал дымоотвода от котла до дымохода рекомендуется
применять с утеплением. На расстоянии около 100 мм от котла необходимо
предусмотреть отверстие для установки температурного датчика. Без
информации о температуре дымовых газов котел не работает в
автоматическом
режиме.
Труба дымохода должна быть изготовлена из газоплотного материала (сталь,
керамика и др) и иметь теплоизоляцию толщиной не менее 3-5см. Если дымоход
выполнен из трубы не круглого, а квадратного сечения, то площадь сечения этого
дымохода должна быть увеличена на 30 %.
Для проведения обслуживания дымоход должен иметь ревизионную дверцу в
нижней
части.
P
r
i
k
l
j
u
c
a
k
z
a
s
o
n
d
u
d
i
m
n
i
h
g
a
s
o
v
a
Местоположение
температурного
датчика дымовых газов
Содержание
- Инструкция 1
- Котел на биомассе 1
- По монтажу эксплуатации и обслуживанию котла 1
- Серия tkan 80 300 1
- Содержание 2
- Важные замечания 3
- Описание котла 4
- Монтаж 8
- Местоположение температурного датчика дымовых газов 10
- Подключение к дымоходу наиболее оптимальной является подключение котла к вертикальному дымоходу через тройник патрубок дымоотвода должен иметь уклон к котлу не менее 3 см рисунок 4 рисунок 4 подключение к дымоходу по возможности необходимо избегать поворотов а если это невозможно делать не более двух канал дымоотвода от котла до дымохода рекомендуется применять с утеплением на расстоянии около 100 мм от котла необходимо предусмотреть отверстие для установки температурного датчика без информации о температуре дымовых газов котел не работает в автоматическом режиме труба дымохода должна быть изготовлена из газоплотного материала сталь керамика и др и иметь теплоизоляцию толщиной не менее 3 5см если дымоход выполнен из трубы не круглого а квадратного сечения то площадь сечения этого дымохода должна быть увеличена на 30 для проведения обслуживания дымоход должен иметь ревизионную дверцу в нижней части 10
- Устройство котла tkan с описанием элементов 12
- Вмешательство в систему автоматики и возможные подключения запрещены и не включаются в условия гарантии подключение дополнительных устройств по выбору возможно только по согласованию с уполномоченными лицами рисунок 6 электрическая схема 13
- На электрической схеме рисунок 6 показаны устройства которые можно подключить к котлу в том числе и дополнительное оборудование поставляемое отдельно система управления колом позволяет подключить комнатный термостат микропереключатель и внешний зонд если мы хотим подключить эти устройства предварительно необходимо снять мост с соответствующих коннекторов также мы можем подключить дополнительно еще один вентилятор и еще один двигатель для транспортировки топлива в случае необходимости 13
- Цифровой дисплей 13
- Электрическая схема 13
- Внешние электрические подключения осуществляются при помощи семиполюсного разъема находящегося на одной из боковых сторон кожуха котла через него осуществляется подача электропитания на систему управления котлом также через данный разъем подключается циркуляционный насос системы отопления и комнатный термостат при подключении комнатного термостата перемычку между контактами т1 и т2 необходимо удалить см рисунок 7 рисунок 7 схема внешних электрических подключения 14
- Электрическая схема внешних подключений 14
- Габаритные размеры 15
- Примечание подключение d1 подача возврат теплоносителя подключение d2 подключение предохранительного клапана подключение d3 патрубок заполнения слива теплоносителя подключение d4 верхний вывод горячей воды через термопредохранительный клапан подключение d4 нижний ввод холодной воды через термопредохранительный клапан 15
- Водогрейный котел на пеллетах 2 циркуляционный насос шунтирующий 3 обратный клапан 4 запорный кран 5 сетчатый фильтр 6 расширительный мембранный бак 7 водонагреватель санитарной воды бойлер 8 трехходовой смесительный клапан 9 предохранительный клапан 10 климатический контроллер системы отопления 11 датчик уличной температуры 12 датчик температуры теплоносителя на возврате в котел 13 патрубок заполнения и слива теплоносителя 14 термометр 15 манометр 16 термопредохранительный клапан опционально 17 датчик температуры воды в бойлере 16
- Гидравлическая схема 16
- Начало эксплуатации котла и очистка 17
- Обслуживание котла 19
- Блок управления котлом tkan 21
