3.Монтаж
3.1 Котельная
Котельная должна быть защищена от замерзания.
Основание для котла в котельной должно быть выполнено из негорючих
материалов. Рекомендуемые минимальные расстояния до котла указаны на
рисунке 3. Данные расстояния обеспечивают беспрепятственный доступ к котлу
для его обслуживания. Если котел оборудован системой полуавтоматической
чистки камеры сгорания от золы, то необходимое минимальное
расстояние от
золоприемника до стены должно составлять не менее 500-600 мм.
Если котел не оборудован полуавтоматической системой очистки от пепла, тогда
достаточно, чтобы он находился на расстоянии не мене 100 мм от стены. Со
стороны бункера котел должен быть удален от стены на расстояние около 400-900
мм (в зависимости от бункера). Пространство с
задней стороны котла должно
обеспечивать легкий доступ к дымоходу и отверстиям для очистки от пепла. С
передней стороны котла необходимо обеспечить легкое открытие всех дверей и в
случае необходимости обеспечить установку системы пневматической очистки.

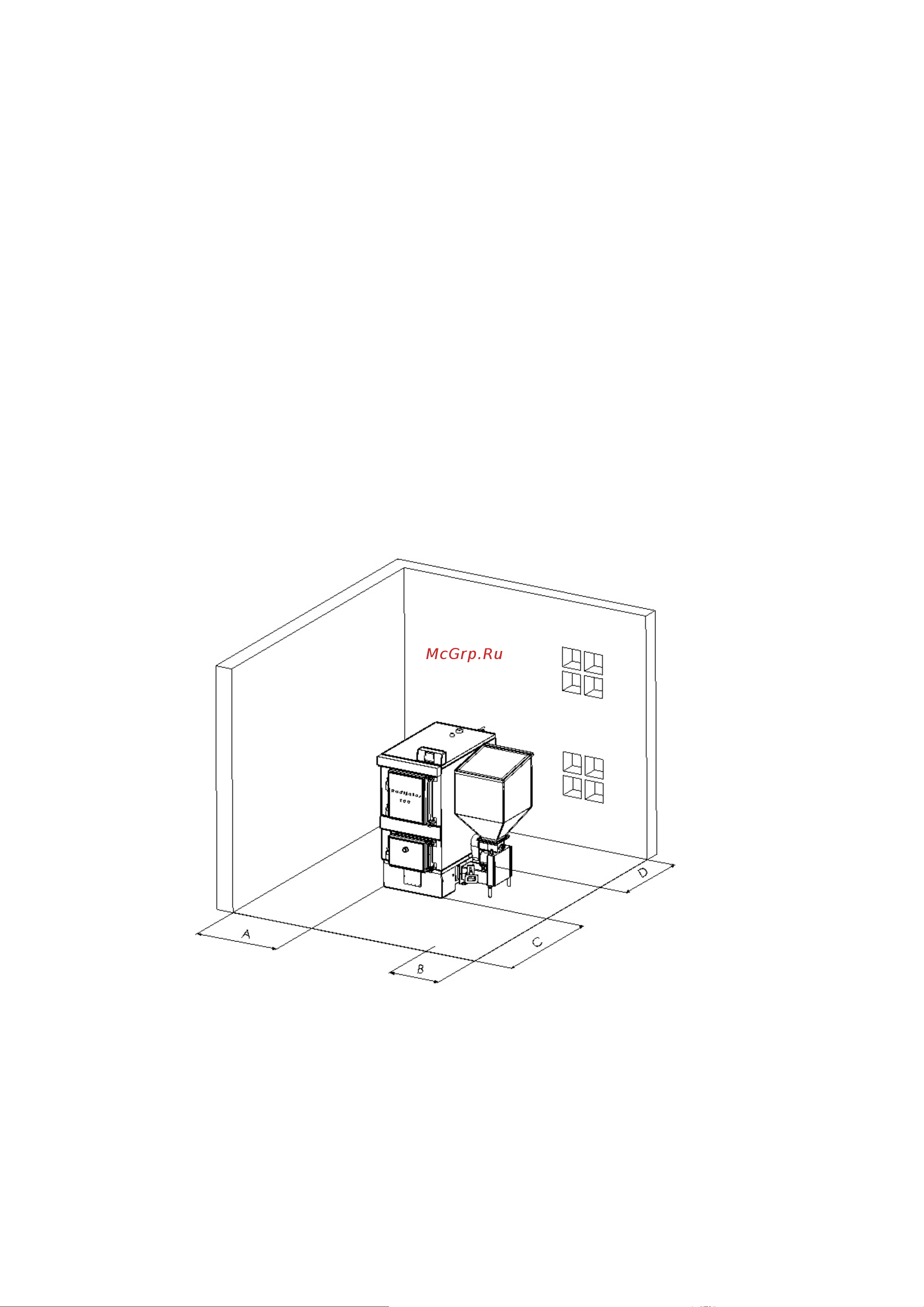

Рисунок 3. Размещение котла в котельной
