ACV BOILER TKAN 300 [16/23] Гидравлическая схема
![ACV BOILER TKAN 300 [16/23] Гидравлическая схема](/views2/2041891/page16/bg10.png)

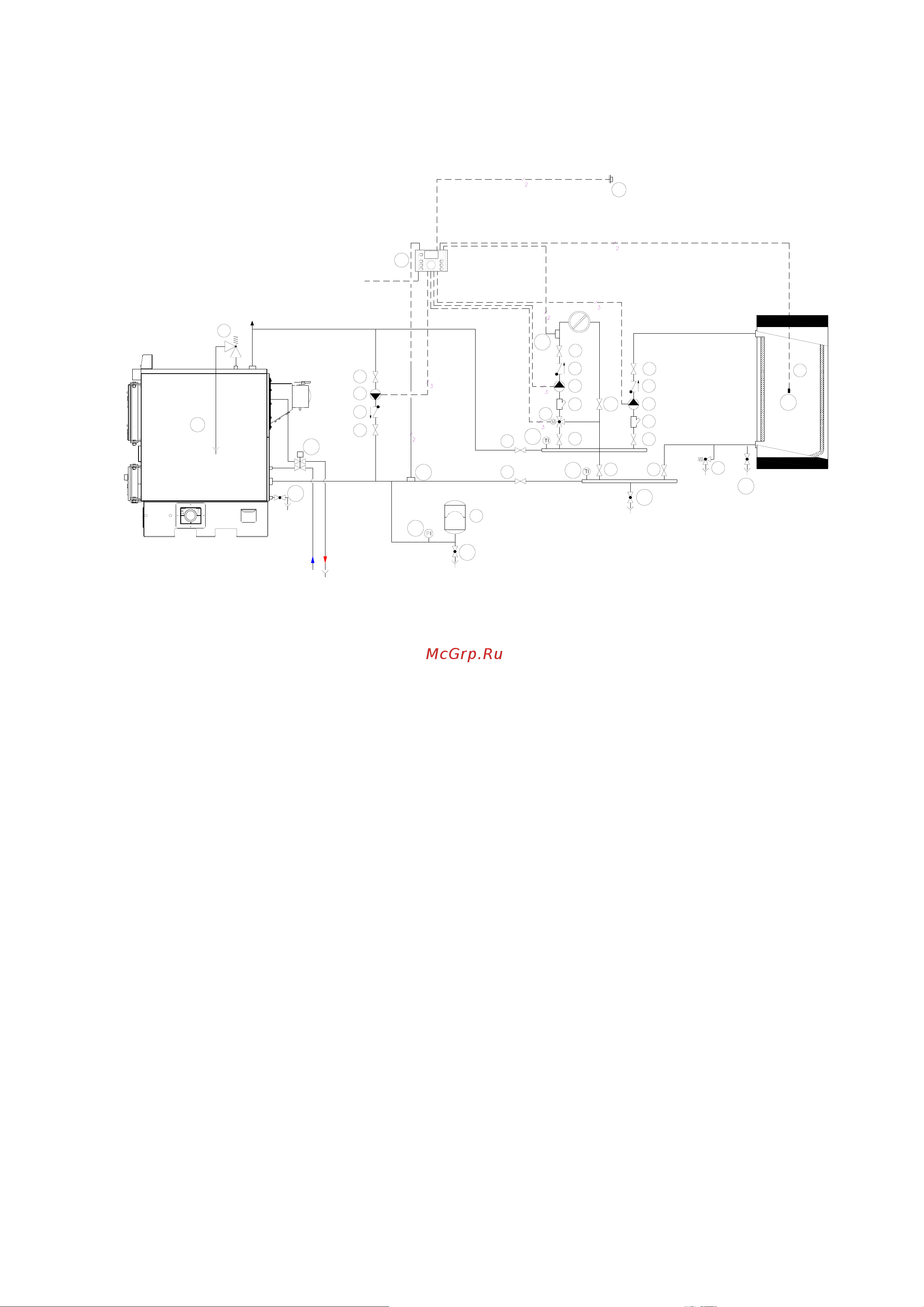

8. Гидравлическая схема
1. Водогрейный котел на пеллетах
2. Циркуляционный насос (шунтирующий)
3. Обратный клапан
4. Запорный кран
5. Сетчатый фильтр
6. Расширительный мембранный бак
7. Водонагреватель санитарной воды (бойлер)
8. Трехходовой смесительный клапан
9. Предохранительный клапан
10. Климатический контроллер системы отопления
11. Датчик уличной температуры
12. Датчик температуры теплоносителя на возврате
в котел
13. Патрубок заполнения и слива теплоносителя
14. Термометр
15. Манометр
16. Термопредохранительный клапан (опционально)
17. Датчик температуры воды в бойлере
230VAC
ULAZ HLADNE VODE
1
2
4
4
3
2
3
4
5
2
2
5
3
4
6
7
9
8
10
11
12
15
14
13
4
4
13
13
16
9
13
14
4 4
4
4
17
12
