ACV BOILER TKAN 300 [15/23] Габаритные размеры
![ACV BOILER TKAN 300 [15/23] Габаритные размеры](/views2/2041891/page15/bgf.png)

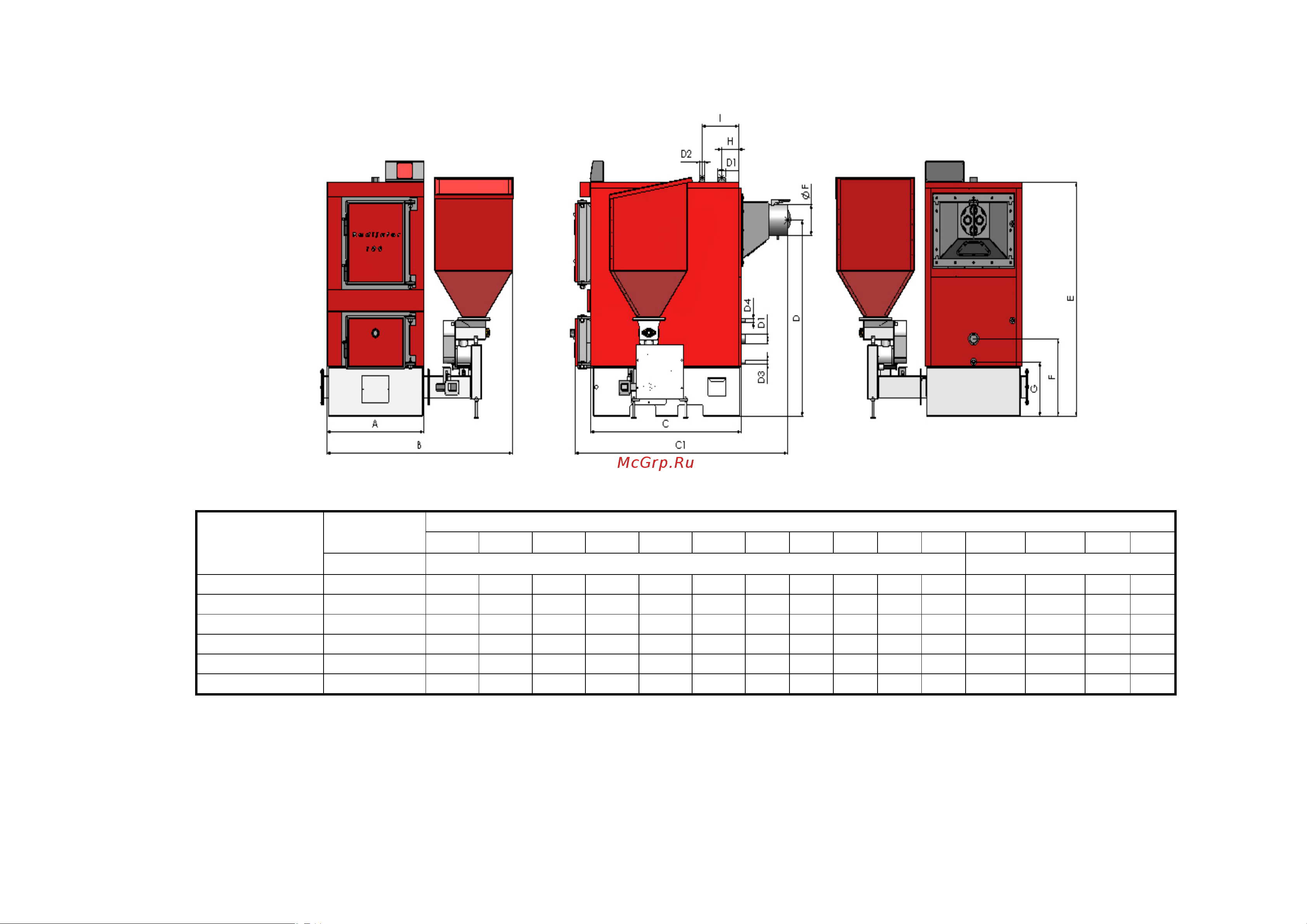

7. Габаритные размеры
ПРИМЕЧАНИЕ:
Подключение D1 – подача/возврат теплоносителя
Подключение D2 – подключение предохранительного клапана
Подключение D3 – патрубок заполнения слива теплоносителя
Подключение D4 – ВЕРХНИЙ – вывод горячей воды через термопредохранительный клапан
Подключение D4 – НИЖНИЙ - ввод холодной воды через термопредохранительный клапан
РАЗМЕРЫ
Мощность
A B C C1 D E F ØF G H I D1 D2 D3 D4
Тип котла
кВт мм дюйм
TKAN 80
80 750 1500 1025 1445 1200 1435 460 200 350 150 245 6/4" 3/4" 1/2" 1/2"
TKAN 100
100 750 1500 1150 1610 1270 1540 500 200 350 135 285 2" 1" 1/2" 1/2"
TKAN 150
150 850 1600 1350 1995 1420 1720 660 250 350 130 280 2" 1" 1/2" 1/2"
TKAN 200
200 1002 1862 1410 2025 1620 1820 660 300 410 185 385 DN80 DN40 1/2" 1/2"
TKAN250
250 1272 2130 1510 2200 1720 2090 660 300 410 165 410 DN80 DN40 1/2" 1/2"
TKAN300
300 1272 2130 1910 2600 1720 2090 660 300 410 165 410 DN80 DN40 1/2" 1/2"
