![ACV BOILER TKAN 300 [12/23] Устройство котла tkan с описанием элементов](/img/pdf.png)
ACV BOILER TKAN 300 [12/23] Устройство котла tkan с описанием элементов
![ACV BOILER TKAN 300 [12/23] Устройство котла tkan с описанием элементов](/views2/2041891/page12/bgc.png)
1
2
4
8
10
9
3
5
7
6
4. Устройство котла TKAN с описанием элементов

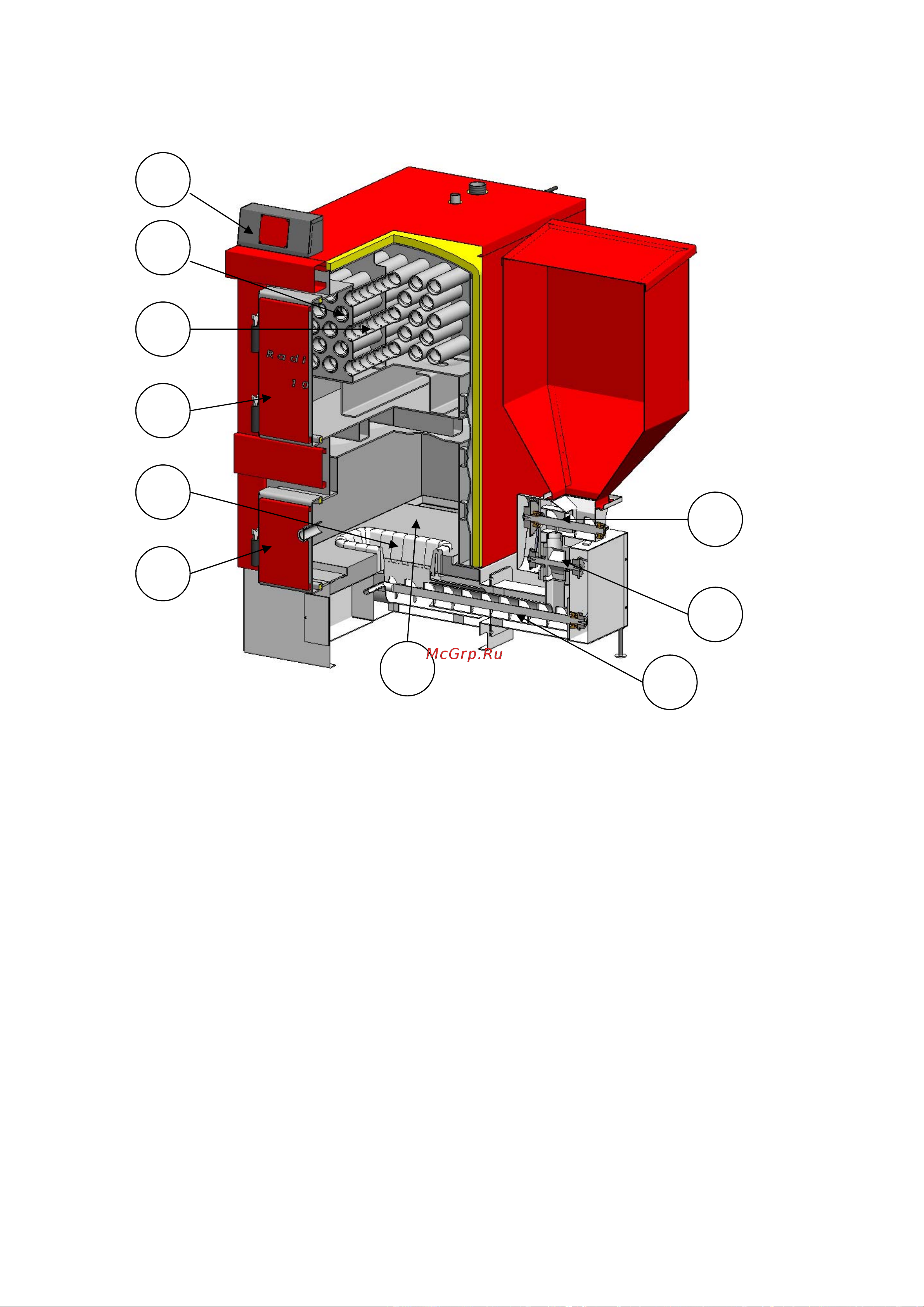

Рисунок 5. Разрез котла TKAN
1. Ревизионная дверца камеры сгорания.
2. Ревизионная дверца для очистки дымогарных труб и
теплообменных поверхностей
3. Горелка
4. Горелка из чугунных пластин.
5. Нижний механизм подачи пеллет (шнек)
6. Верхний механизм подачи пеллет (шнек)
7. Клапан-дозатор
8. Пучок дымогарных труб
9. Турболизаторы
10. Блок управления котлом
