DEUTSCH TECHNISCHER PASS
Waschtrockner
11

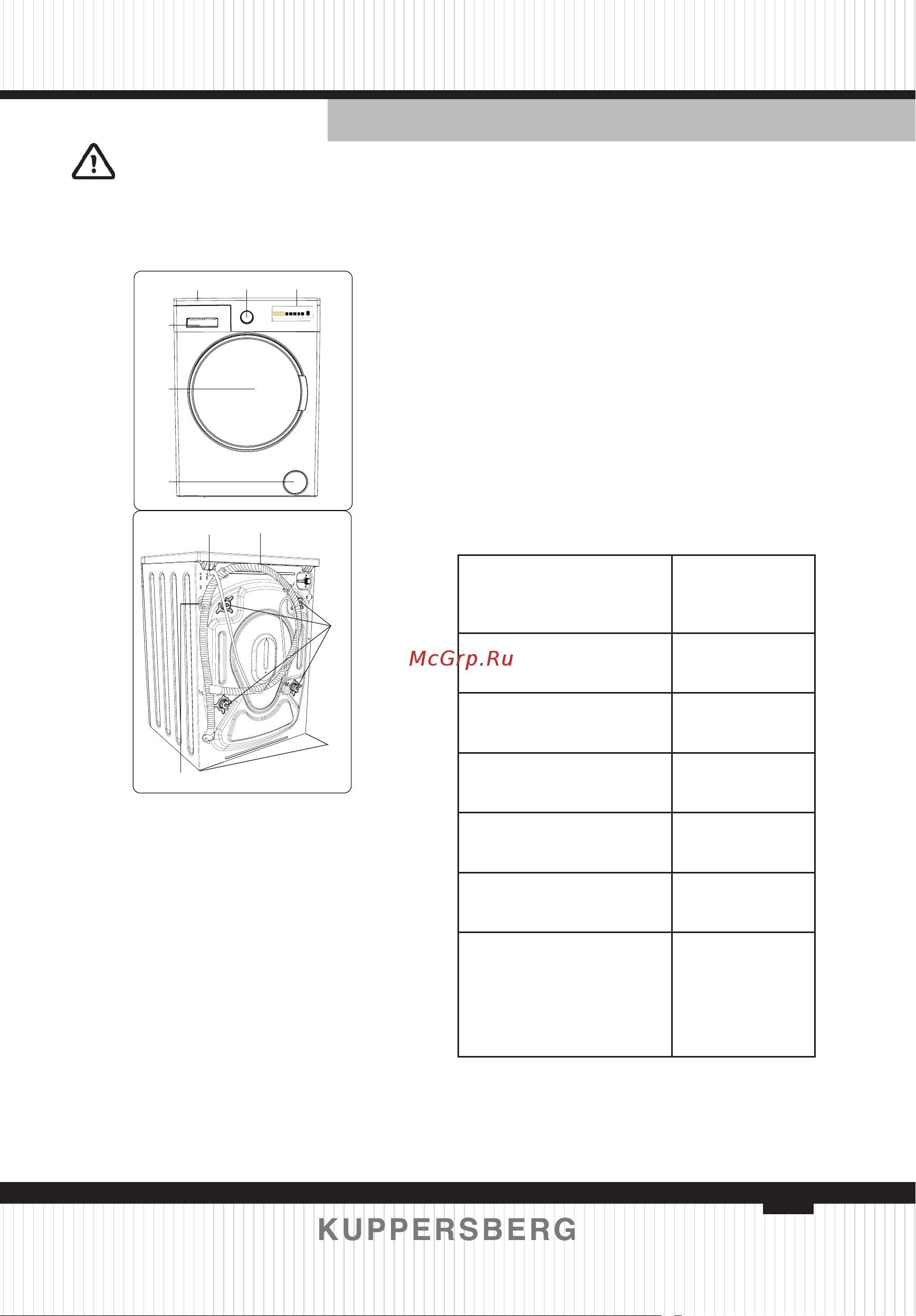

2.1. Allgemeiner Aufbau
1. Drucktasten und Elektronische An-
zeige
2. Programmtaste
3. Oberer Einsatz
4. Waschmittelschublade
5. Tür
6. Pumpenlterklappe
7. Netzkabel
2.2. Technische Daten
2. TECHNISCHE DATEN
Maximale
Waschkapazität (Wäsche
in trockenem Zustand)
7,0 (kg)
Maximale
Trockenkapazität
5,0 (kg)
Schleuderdrehzahl
1400 (U/min)
Anzahl verfügbarer
Programme
15
Betriebsspannung/
Frequenz
220-240 / 50
(V/Hz)
Wasserdruck
Maximal: 1
Minimal: 0.1
Abmessungen (mm)
Höhe
Breite
Tiefe
817,4
597,4
544,3
8. Abwasserschlauch
9. Transportschrauben
10. Einstellbare Füße
11. Abwasserschlauchhalter: (Entfer-
nen Sie den Halter nicht; die Funktion
der Maschine würde dadurch beein-
trächtigt).
7 8
9
10
11
123
4
5
6
