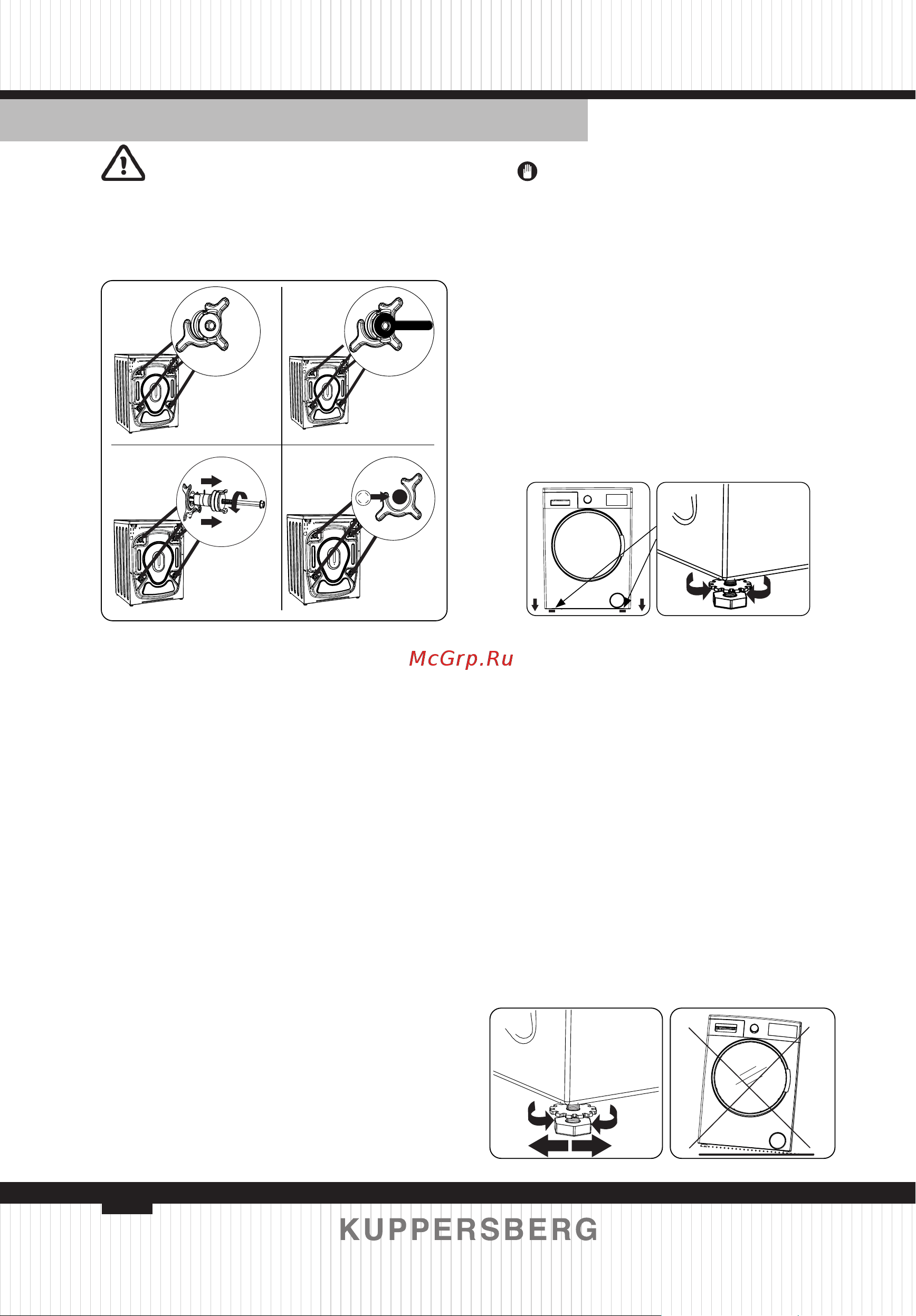

3. INSTALLATION
3.1. Entfernen der
Transportschrauben
3.2. Füße/verstellbare Streben
anpassen
1. Entfernen Sie vor Inbetrieb-
nahme der Waschmaschine unbedingt
die 4 Transportschrauben und Gummi-
abstandhalter an der Rückseite des Ge-
rätes. Falls die Schrauben nicht entfernt
werden, können sie starke Vibrationen,
Geräusche und Fehlfunktionen des Ge-
rätes verursachen und die Garantie er-
löschen lassen.
2. Lösen Sie die Transportschrau-
ben mit einem geeigneten Schrauben-
schlüssel gegen den Uhrzeigersinn.
3. Ziehen Sie die Transport-
schrauben gerade heraus.
4. Bringen Sie die im Zubehör-
beutel enthaltenen Kunststoffsteckkap-
pen in den Löchern der Transport-
schrauben an. Die Transportschrauben
sollten für den künftigen Gebrauch auf-
bewahrt werden.
Hinweis: Entfernen Sie die
Transportschrauben vor der ersten
Inbetriebnahme der Maschine. Schäden
aufgrund des Betriebs der Maschine
mit angebrachten Transportschrauben
werden nicht durch die Garantie
abgedeckt.
1. Installieren Sie Ihre Maschine
nicht auf einem Untergrund (wie einem
Teppich), der eine angemessene Belüf-
tung der Basis verhindert.
 Installieren Sie sie zur Gewähr-
leistung eines lautlosen, vibrationslo-
sen Betriebs auf einem festen Unter-
grund.
 Sie können Ihre Maschine über
die verstellbaren Füße ausrichten.
 Lösen Sie die Kunststoffsiche-
rungsmutter.
