DEUTSCH TECHNISCHER PASS
Waschtrockner
13
2. Drehen Sie die Füße zum Anheben
der Maschine im Uhrzeigersinn. Drehen
Sie die Füße zum Absenken der
Maschine gegen den Uhrzeigersinn.
 Ziehen Sie die Sicherungsmuttern
durch Drehen im Uhrzeigersinn an,
sobald die Maschine gerade steht.
3. Schieben Sie zum Ausgleichen
niemals Pappe, Holz oder ähnliche
Materialien unter die Maschine.
 Achten Sie beim Reinigen
des Bodens am Aufstellungsort der
Maschine darauf, sie nicht außer Waage
bringen.
3/4”
10 мм
1
3
2
4
~ 95 cm ~ 140 cm
~ 145 cm ~ 95 cm
0 – max. 100 cm
˜
95 см
˜
150 см
3/4”
10 мм
1
3
2
4
~ 95 cm ~ 140 cm
~ 145 cm ~ 95 cm
0 – max. 100 cm
˜
95 см
˜
150 см

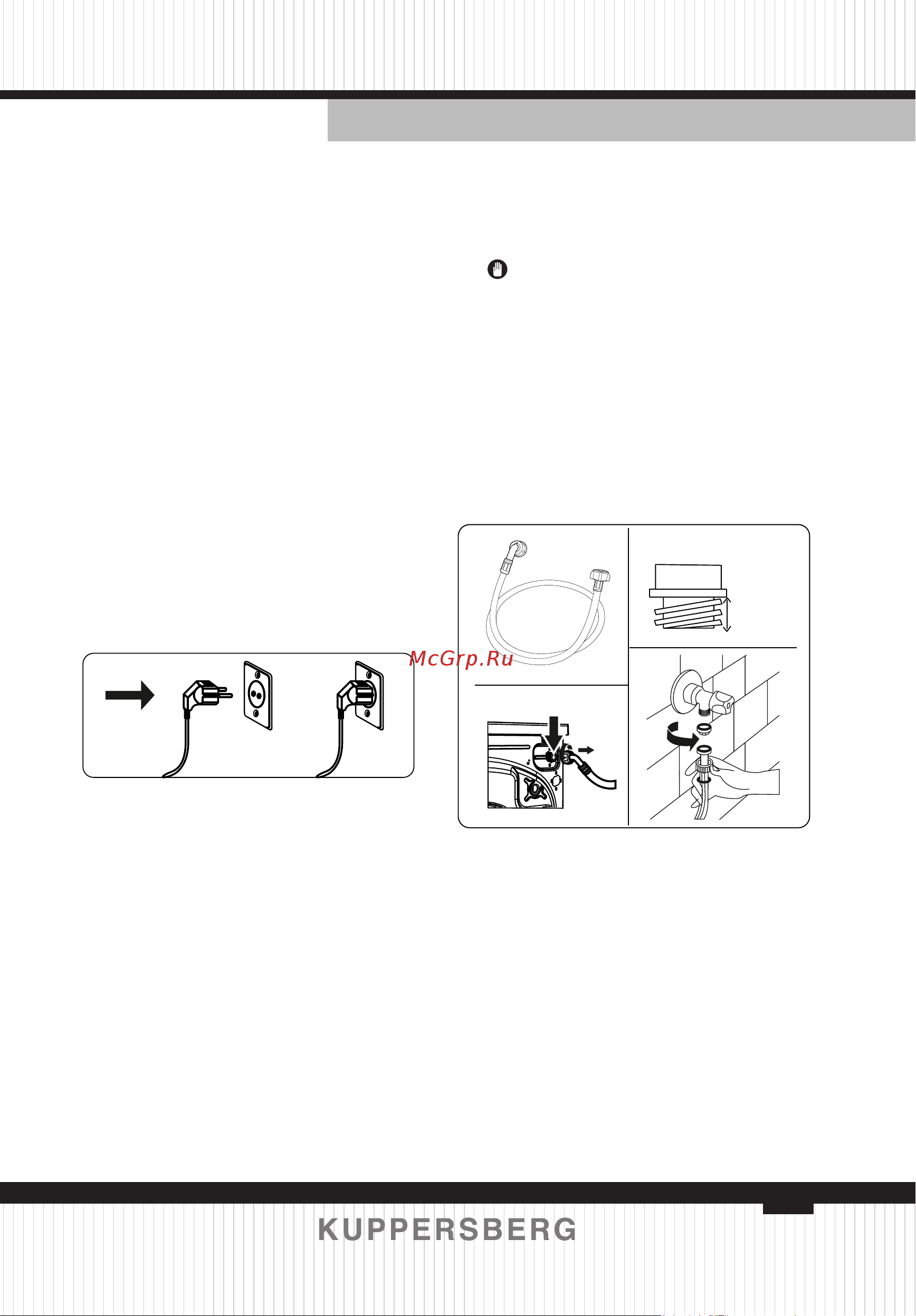

3.3. Elektrischer Anschluss
 Ihre Waschmaschine benötigt
220 bis 240 V Netzstrom, 50.
 Das Netzkabel Ihrer
Waschmaschine ist mit einem
geerdeten Stecker ausgestattet. Dieser
Stecker muss immer an eine geerdete
Steckdose mit 10 Ampere-Sicherung
angeschlossen werden.
 Falls Sie keine geeignete
Steckdose mit konformer Sicherung
haben, lassen Sie eine von einem
qualizierten Elektriker installieren.
 Wir übernehmen keine
Verantwortung für Schäden, die
aufgrund der Nutzung eines nicht
geerdeten Gerätes auftreten.
HINWEIS: Der Betrieb Ihres
Gerätes bei niedriger Spannung verkürzt
seine Lebensdauer und reduziert seine
Leistung.
3.4. Anschluss des
Wasserzulaufschlauchs
1. Ihre Maschine verfügt je nach
Spezikationen entweder über einen
einzelnen Wasserzulauf (Kaltwasser)
oder einen doppelten Wasserzulauf
(Warm- und Kaltwasser). Der Schlauch
mit weißer Kappe darf nur an einem
Kaltwasserzulauf, der Schlauch mit ro-
ter Kappe kann an einem Warmwasser-
zulauf angeschlossen werden (falls zu-
treffend).
10 mm
