Kuppersberg RFFI 2070 X [43/104] Installing the lower drawer
![Kuppersberg RFFI 2070 X [43/104] Installing the lower drawer](/views2/2041910/page43/bg2b.png)
43
ENGLISH TECHNICAL PASSPORT
Refrigerator
Re-assembling the freezer
drawer
To reattach the drawer after you
moved the appliance to its nal location,
assemble the parts in reverse order.

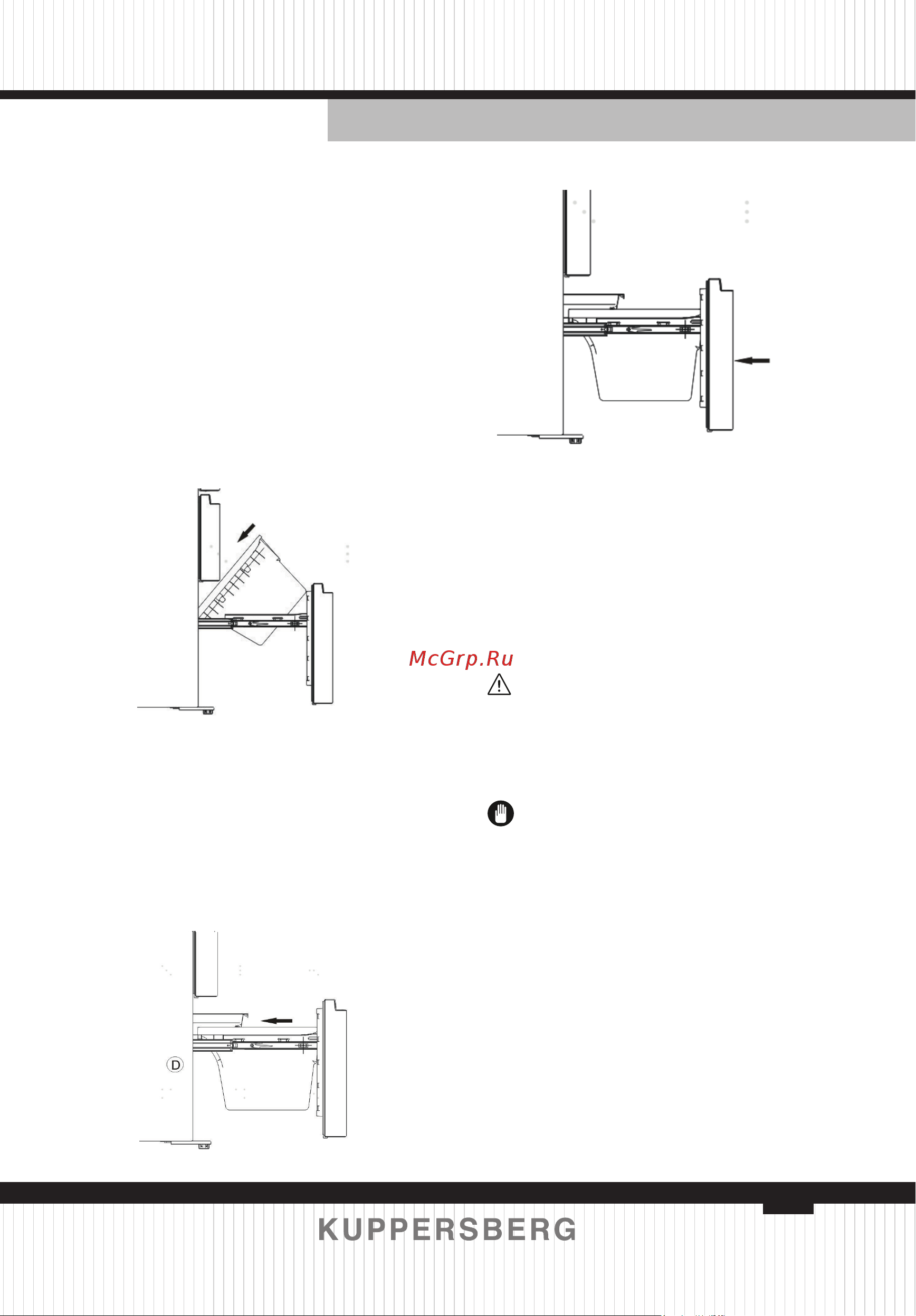

Installing the lower drawer
1. Push down the lower drawer to
the nal position in the direction of the
arrow.
Additional parts (in the plastic bag)
Not provided
8mm socket wrench
8mm wrenchMonkey wrench
Cross-shaped
screwdriver
Putty knife
Thin-blade
screwdriver
upper hinge-left
stop block-left*2
hinge cover-left screw hole cover-right
middle hinge-left Door stopper-left*2
Allen Wrench(4mm)
Additional parts (in the plastic bag)
Not provided
8mm socket wrench
8mm wrenchMonkey wrench
Cross-shaped
screwdriver
Putty knife
Thin-blade
screwdriver
upper hinge-left
stop block-left*2
hinge cover-left screw hole cover-right
middle hinge-left Door stopper-left*2
Allen Wrench(4mm)
Additional parts (in the plastic bag)
Not provided
8mm socket wrench
8mm wrenchMonkey wrench
Cross-shaped
screwdriver
Putty knife
Thin-blade
screwdriver
upper hinge-left
stop block-left*2
hinge cover-left screw hole cover-right
middle hinge-left Door stopper-left*2
Allen Wrench(4mm)
Additional parts (in the plastic bag)
Not provided
8mm socket wrench
8mm wrenchMonkey wrench
Cross-shaped
screwdriver
Putty knife
Thin-blade
screwdriver
upper hinge-left
stop block-left*2
hinge cover-left screw hole cover-right
middle hinge-left Door stopper-left*2
Allen Wrench(4mm)
2. Put the tray on the drawer and
push it award and ensure the tray’s
rollers on the freezer liner (D)’s llets.
3. Push the freezer door along the
arrow and close it.
Reversing the door
The side at which the door opens
can be changed, from the right side (as
supplied) to the left side if required.
Warning!
When reversing the door, the
appliance must not be connected to the
mains, Ensure that the plug is removed
from the mains socket.
Note: If required, you may lay the
refrigerator on its back in order to gain
access to the base, you should rest it on
soft foam packaging or similar material
to avoid damaging the backboard of the
refrigerator.
To reverse the door, the following
steps generally recommended.
