Montaggio al muro

1. Aprendo la scatola dell’imballaggio togliete il Termoconvettore insieme al suo nylon

protettore. Prendendo il nylon cercate di non danneggiare l’apparato e togliete i ganci

da appendere , tirate fuori rallentando le molli attaccati su di esso.

2. Bisogna stabilire per bene la distanza alla presa per non creare una tensione sul cavo

di spina del Termoconvettore col Pannello Ellettronico. Una volta scelto il posto, bisogna

segnare i centri di perforazione secondo le misure della Figura 7. Per questa operazione

si puo’ usare i ganci da appendere della Figura 5 come dima. Per segnare i ganci da

appendere, bisogna appoggiarli sul muro, poi toccare con una matita i fori ovali in modo

tale da trattenere il Termoconvettore al minimo a 100 mm e al massimo a 200 mm di

altezza dal pavimento (quello consigliato).

Per una funzione eicace dell’apparato bisogna rispettare le misure minime riportate ai

lati inferiori, superiori e laterali (Figura 6)

3. Dopo aver messo i segni vengono perforati con un trapano di Ø9 mm . I pioli di plastica

che sono fra i materiali di montaggio vengono martellati in questi fori.

4. I ganci da appendere vengono fissati per bene con le viti indicate.

2. ISTRUZIONI DI MONTAGGIO

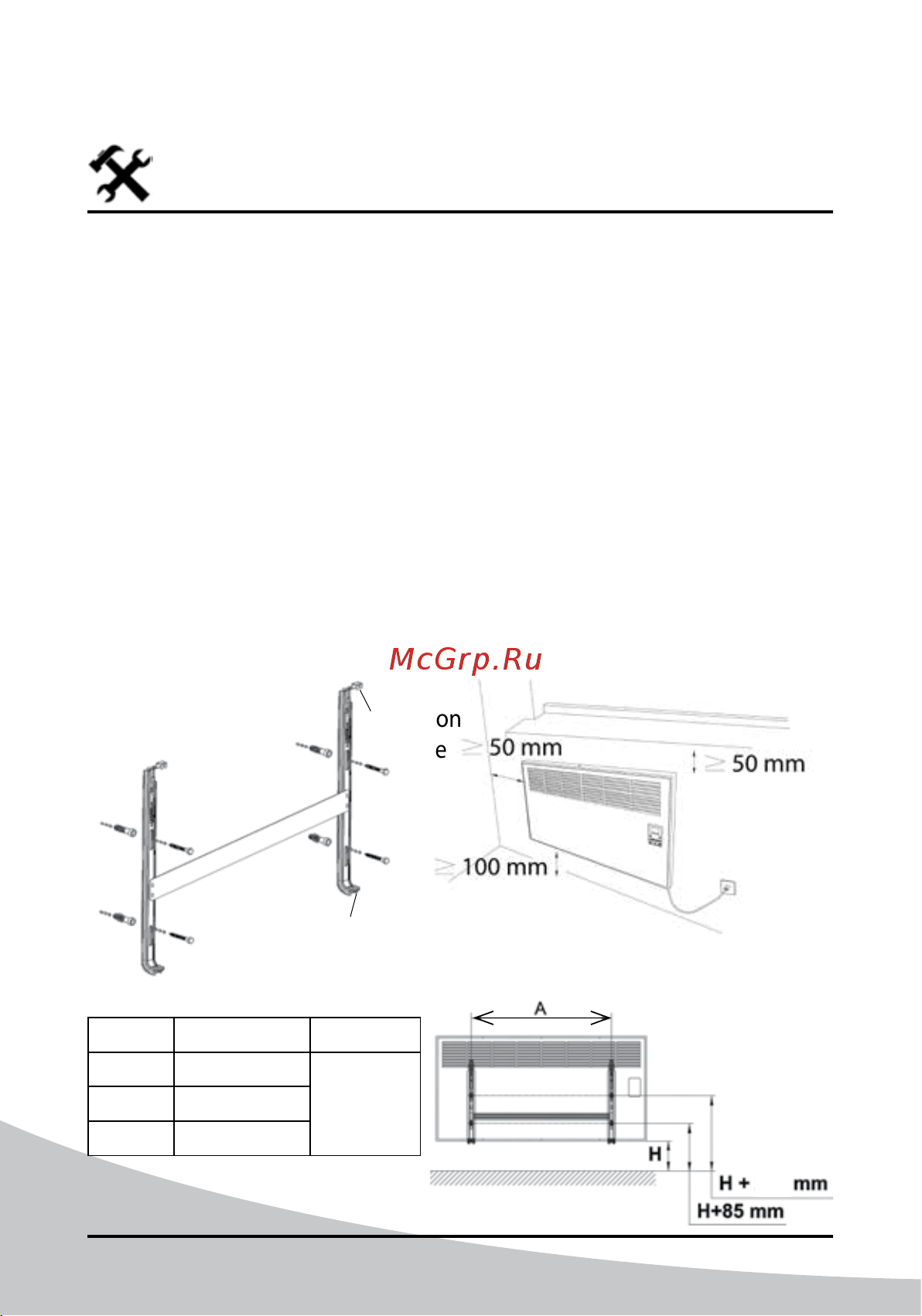

Figura 6. I vuoti minimi necessari per

una funzione ecace dell’apparato

Figura 5. Ganci da appendere

Piolo

Letto inferiore

Parte con

la molle

Vite

(H)

Modelli A H (min/mass)

EPK4550 280 mm (28 cm)

100/200 mmEPK4570 400 mm (40 cm)

EPK4590 600 mm (60 cm)

207

Figura 7.

Centri dei fori
