2. CONSIGNES DE MONTAGE

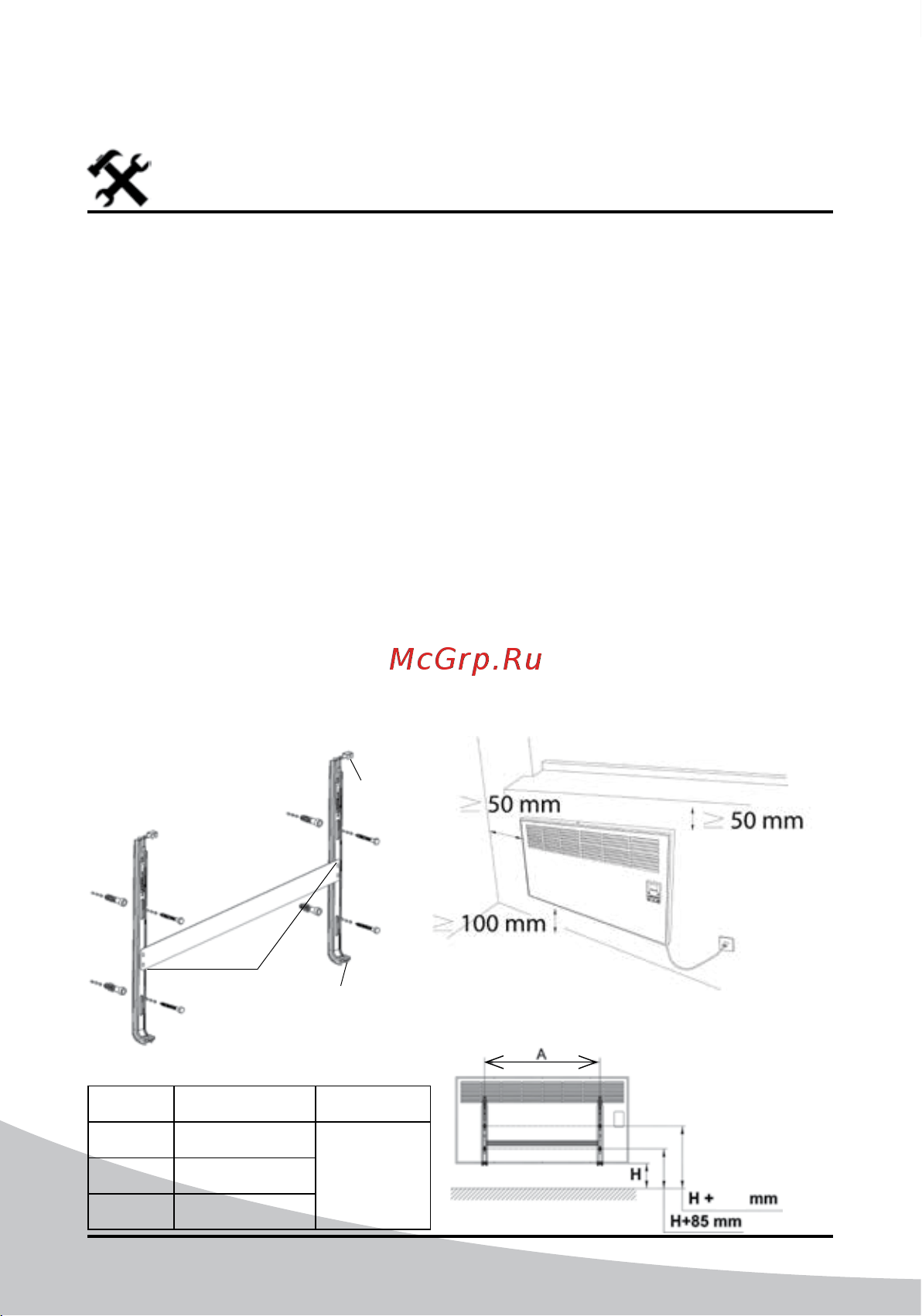

Figure 5. Crochets de suspendeurs

Cheville

(Assemblage)

Tôles des centrage

Lit inférieur

Partie en

ressort

Vis

1. Ouvrez le paquet d’emballage et sortez le convecteur de l’intérieur du paquet

avec son plastique de protection. Enlevez le plastique de protection de dessus

l’appareil sans endommager l’appareil et sortez le en faisant échir les ressorts

des crochets des suspendeurs se trouvant sur l’appareil.

2. Pour que le câble de liaison du Convecteur Panneaux Electrique ne soit pas

forcé et tiré II faut bien déterminer la distance par rapport à la prise. Une fols que

la place est déterminée pour cela les emplacements des trous nécessaires pour

le montage sont marqués conformément aux dimensions mentionnées dans la

gure 5. Pour cette opération les crochets de suspendeurs dont le croquis est

fournit dans la gure 3 peuvent être utilisés comme modèle. Pour le marquage

les crochets de suspendeurs sont appuyés sur le mur et les emplacements des

trous qui vont être vissés sont marqués avec un crayon à travers l’ouverture des

trous ovales se trouvant sur les crochets de suspendeurs de manière à ce que le

convecteur soit placé (de préférence) au moins à une hauteur de 100 mm. Pour

que l’appareil fonctionne d’une manière eective les dimensions minimales

déterminées pour la partie Inférieure, pour la partie supérieure et pour les cotés

doivent être prises en considération.

3. Une fols que les marquages sont accomplis les trous Ø9 mm sont percés à l’aide

d’une perceuse et les chevilles en plastique qui se trouvent parmi le matériel de

montage sont enfoncées dans ces trous.

4. Les crochets de suspendeurs sont xés sur le mur d’une manière solide avec

les visses existants.

Figure 6. Espaces minimaux pour un

fonctionnement eectif de l’appareil

(H)

Modèle A H (min/max)

EPK4550 280 mm (28 cm)

100/200 mmEPK4570 400 mm (40 cm)

EPK4590 600 mm (60 cm)

207

Figure 7.

Centres des

Trous
