102 | Svenska

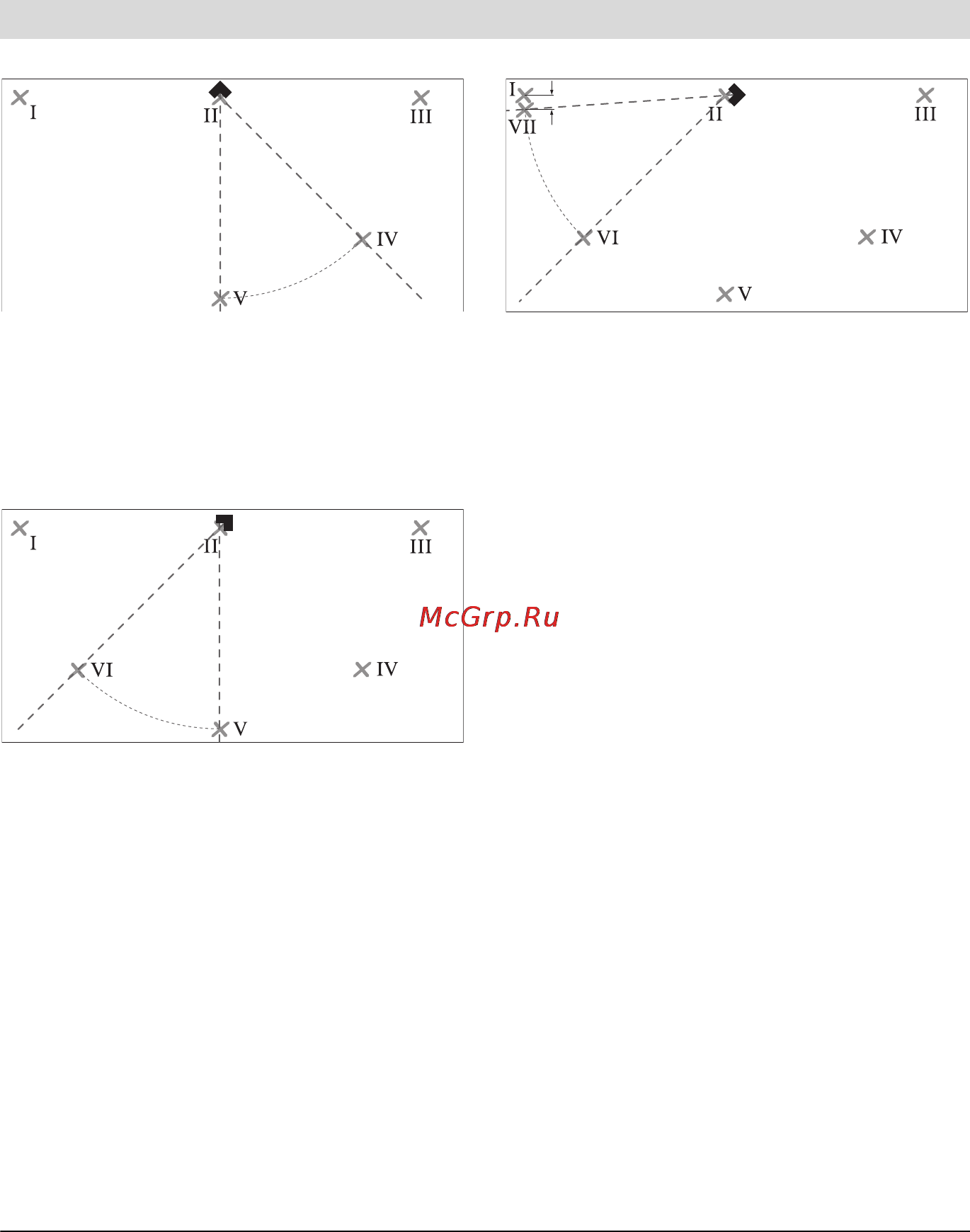

– Vrid mätverktyget 45° så att 0°-laserlinjen

löper genom punkt IV.

Då ska laserlinjernas skärningspunkt över-

ensstämma med punkt II.

Märk upp 45°-laserlinjen på 5 m avstånd

som punkt V.

– Vrid mätverktyget 45° så att 0°-laserlinjen

löper genom punkt V.

Då ska laserlinjernas skärningspunkt över-

ensstämma med punkt II.

Märk upp 45°-laserlinjen på 5 m avstånd

som punkt VI.

– Vrid mätverktyget 45° så att 0°-laserlinjen

löper genom punkt VI.

Då ska laserlinjernas skärningspunkt över-

ensstämma med punkt II.

– Märk upp 45°-laserlinjen på 5 m avstånd

som punkt VII så nära punkt I som möjligt.

– Differensen d mellan de båda punkterna

VII och I är 0°-laserlinjens och 45°-laser-

linjens faktiska avvikelse.

På mätsträckan som är 4 x 5 m = 20 m får

avvikelsen uppgå till högst:

20 m x ± 0,4 mm/m* = ± 8mm.

Differensen d mellan punkterna I och VII får

vara högst 8 mm.

*Värdet ± 0,4 mm/m består av vinkelnog-

grannheten ±0,2 mm/m och ett tillägg på

0,2 mm/m för osäkerheten vid vridningen.
