238 | Srpski

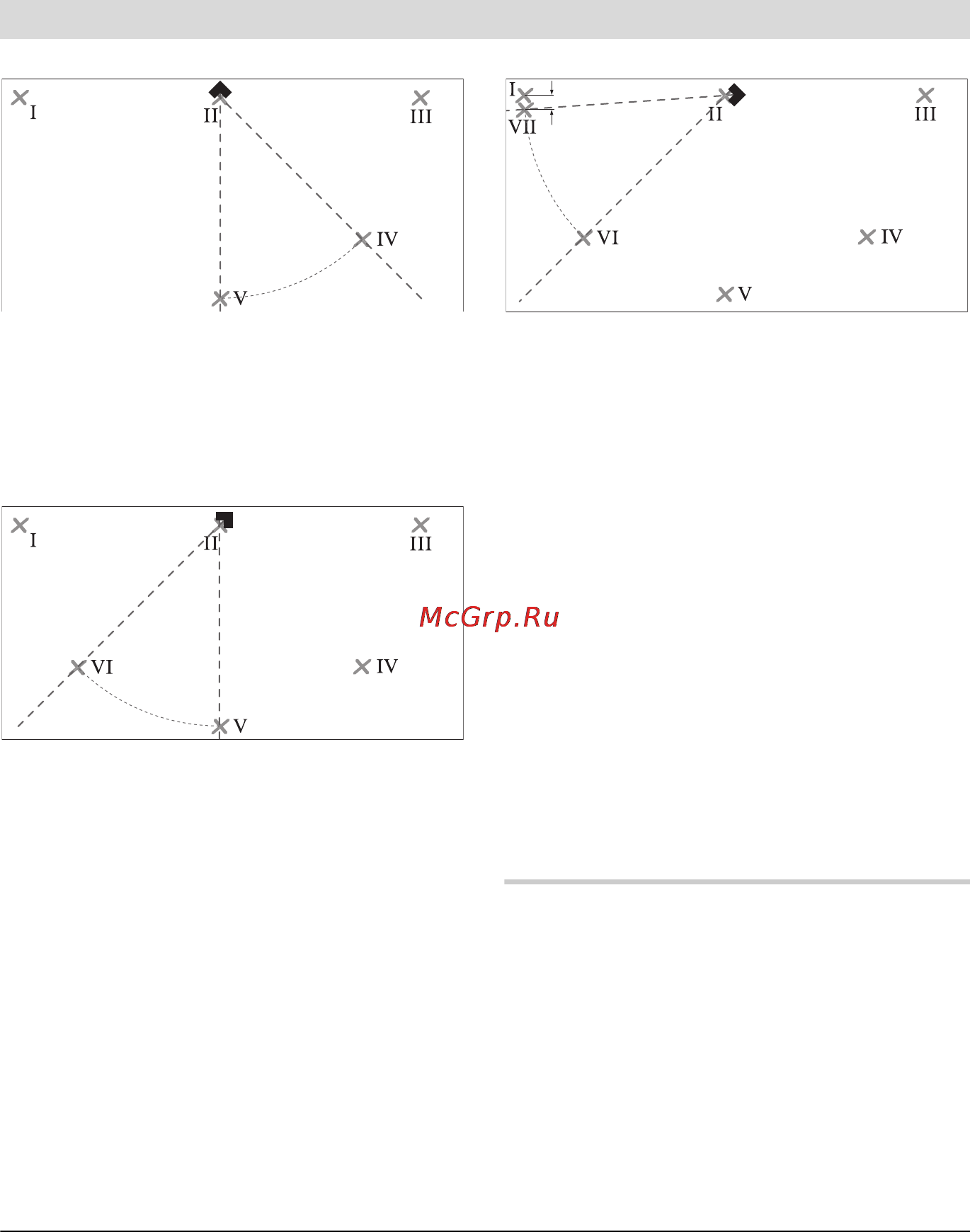

– Obrnite merni alat oko 45°, tako da sre-

dina 0°-linije lasera prolazi kroz tačku IV.

Ukrsna tačka linija lasera mora i dalje

ležati na tački II.

Obeležite 45°-liniju lasera na odstojanju

5m kao tačkuV.

– Obrnite merni alat oko 45°, tako da sre-

dina 0°-linije lasera prolazi kroz tačku V.

Ukrsna tačka linija lasera mora i dalje

ležati na tački II.

Obeležite 45°-liniju lasera na odstojanju

5m kao tačkuVI.

– Obrnite merni alat oko 45°, tako da sre-

dina 0°-linije lasera prolazi kroz tačku VI.

Ukrsna tačka linija lasera mora i dalje

ležati na tački II.

– Označite sredinu 45°-linije lasera na od-

stojanju 5 m kao tačku VII, po mogućstvu

pored tačke I.

– Razlika d obe tačke VII i I daje stvarno

odstupanje 0°-linije lasera i 45°-linije

lasera od pravog ugla.

Na mernoj dionici od 4 x 5 m = 20 m maksi-

malno dozvoljeno odstupanje iznosi:

20 m x ± 0,4 mm/m* = ± 8mm.

Razlika d između tačaka I i VII prema tome

sme iznositi max. 8 mm.

*Vrednost ± 0,4 mm/m dobije se iz tačnosti

ugla ±0,2 mm/m uračunavši moguću nesigur-

nost kod obrtanja od 0,2 mm/m.

Uputstva za rad

f Postavite merni alat uvek planarno na

pod, odnosno pričvrstite ga planarno na

zid. Ugao je kod neravnog postavljanja

odnosno pričvršćenja manji od 45°

odnosno 90°.

f Koristite uvek samo sredinu laserske

linije za markiranje. Širina laserske linije

se menja sa odstojanjem.
