194 | Русский

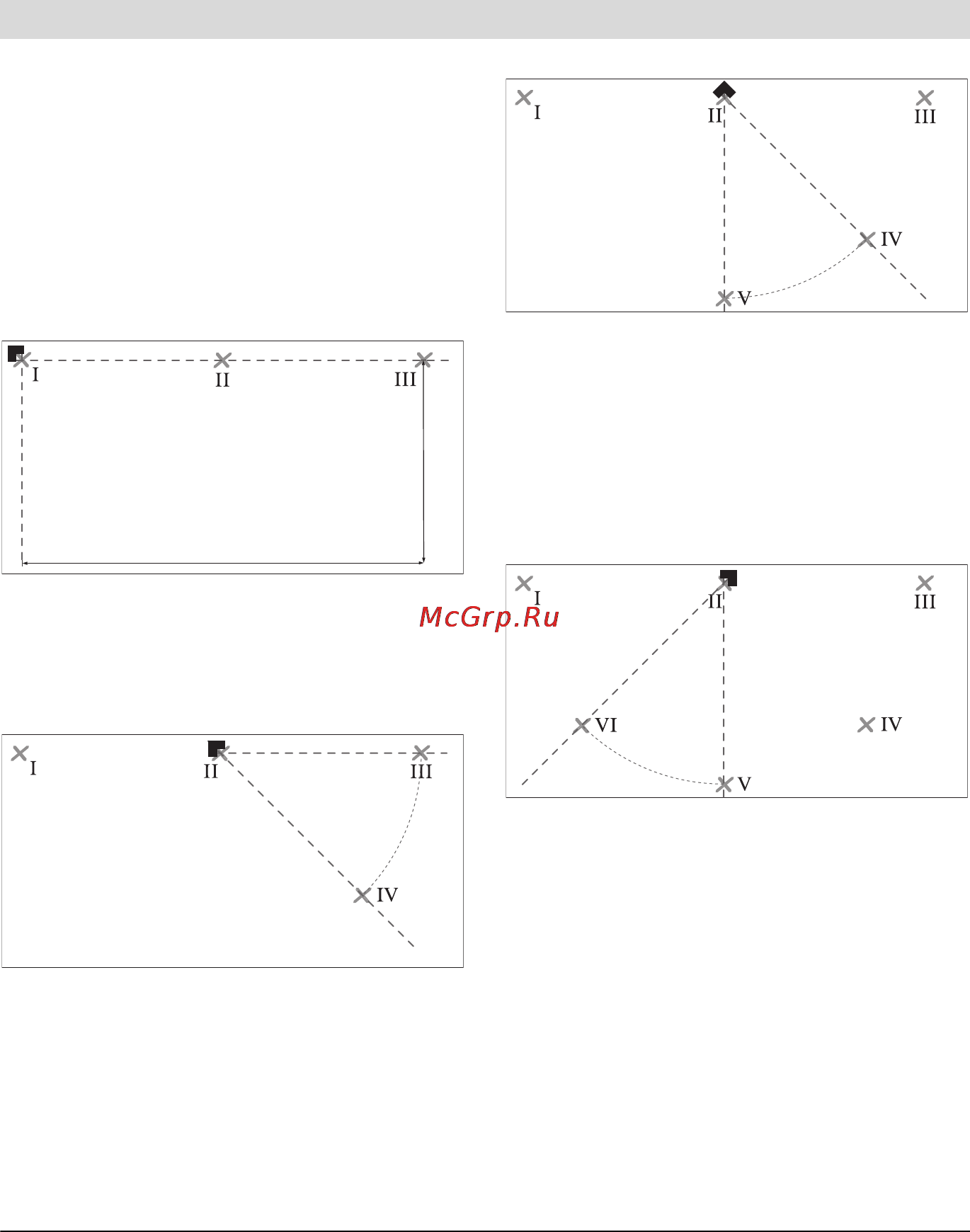

Проверка угловой точности между

лазерной линией 0° и 45°

– Установите измерительный инструмент

в один из углов измеряемого участка.

Включите измерительный инструмент и

направьте его так, чтобы лазерная линия

0° проходила вдоль длинной стороны

измеряемого участка, а лазерная линия

90° – вдоль его короткой стороны.

– Отметьте точку пересечения лазерных

линий на земле (точка I). Кроме того,

отметьте середину лазерной линии 0° на

удалении 5 м (точка II) и на удалении

10 м (точка III).

– Установите измерительный инструмент

(не разворачивая его) на удалении 5 м

таким образом, чтобы точка пересече-

ния лазерных линий попадала на ранее

отмеченную точку II и лазерная линия

0° проходила через точку III.

Отметьте лазерную линию 45° на удале-

нии 5 м (точка IV).

– Разверните измерительный инструмент

на 45° таким образом, чтобы середина

лазерной линии 0° проходила через

точку IV.

Точка пересечения лазерных линий по-

прежнему должна находиться в точке II.

Отметьте лазерную линию 45° на удале-

нии 5 м (точка V).

– Разверните измерительный инструмент

на 45° таким образом, чтобы середина

лазерной линии 0° проходила через

точку V.

Точка пересечения лазерных линий по-

прежнему должна находиться в точке II.

Отметьте лазерную линию 45° на удале-

нии 5 м (точка VI).

10 m

5 m
