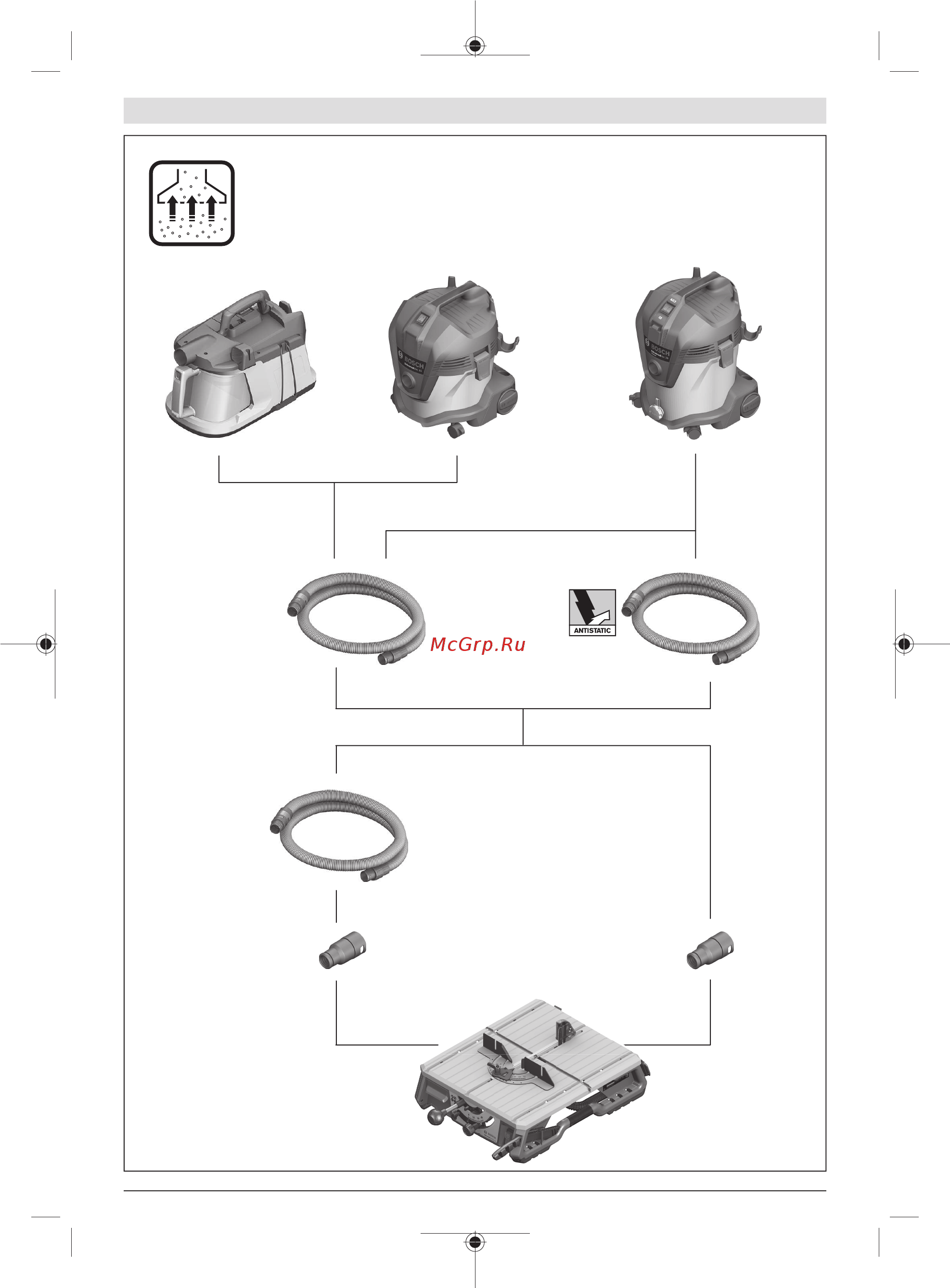

| 307
Ø 35 mm:
2 609 256 F29 (2,2 m)
UniversalVac 15
0 603 3D1 1..
EasyVac 3
0 603 3D1 0..
AdvancedVac 20
0 603 3D1 2..
Ø 35 mm:
2 609 256 F30 (2,2 m)
Ø 19 mm:
2 609 256 F38 (2 m)
2 609 256 F28
2 609 256 F28
Bosch Power Tools 1 609 92A 3LB | (08.01.2019)
