Станок многооперационный WM-Multi-03P, артикул 4 01 03 013
16 41
Подключение станка к источ-
нику электропитания
Станок был разработан для работы только при
одной величине электрического питающего
напряжения. Перед началом работы убеди
-
тесь, что напряжение источника электропита
-
ния соответствует техническим характеристи
-
кам станка.
ВНИМАНИЕ! Для Вашей собственной безопас
-
ности никогда не подключайте кабель элек
-
тропитания к розетке электросети до оконча
-
ния сборки станка, изучения инструкции по
эксплуатации и правил безопасности.
ПРЕДУПРЕЖДЕНИЕ! Станок по классу защиты
от поражения электрическим током относится
к низковольтному оборудованию I класса. Это
означает, что для предотвращения поражения
пользователя электрическим током, станок
должен быть обязательно заземлен через ро
-
зетку с заземляющим контактом.
Электрические соединения и требования к кабелю электро-
питания
• В случае поломки или неисправности, заземление создает
путь наименьшего сопротивления для электрического тока и
снижает опасность поражения электрическим током. Этот ста
-
нок оснащен электрическим кабелем, оборудованным зазем
-
ляющим проводом и заземляющей клеммой на вилке. Вилка
должна вставляться в соответствующую розетку, имеющую на
-
дежное заземление.
• Запрещается переделывать штепсельную вилку кабеля элек-
тропитания станка, если она не входит в приемное отверстие
розетки питающей электрической сети.
• Квалифицированный электрик должен установить соответ-
ствующую розетку.
• При повреждении кабеля электропитания его необходимо за-
64
64. Фреза

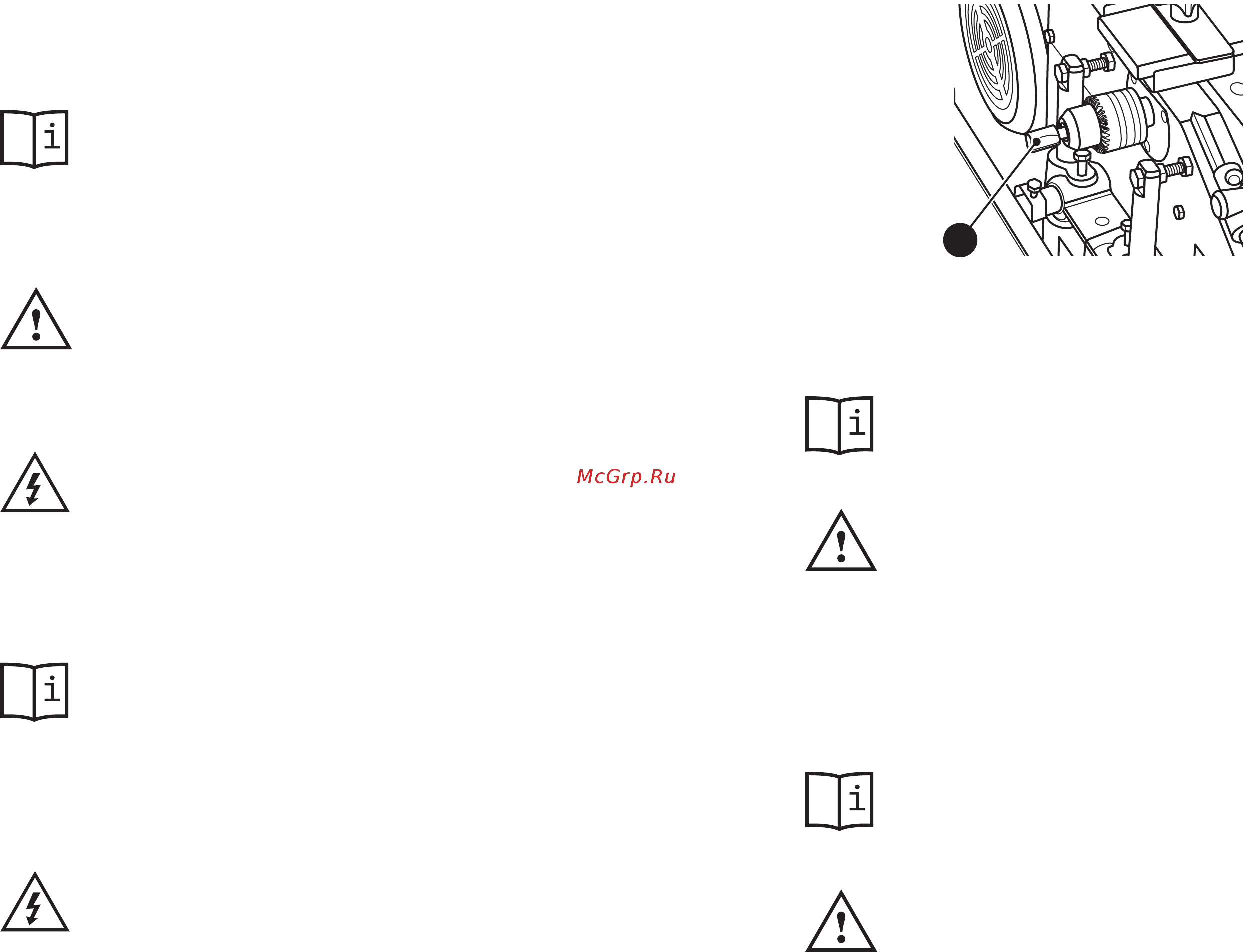

Рисунок 13 — Сверление и фрезерование с помощью фрезерного суппорта
порт 19 с зажатой заготовкой 57 к вращающемуся сверлу 63.
Ось вращения сверла и разметка на заготовке 57 должны со
-
вместиться.
• Установите переключатель 15-1 в положение «L» и включите
станок (см. рис. 4).
• Используя рычаг 17, произведите подачу заготовки 57 на свер-
ло 63 и просверлите отверстие на необходимую глубину. Подачу
заготовки на сверло выполняйте плавно и без ударов. В момент
выхода сверла уменьшите подачу, тем самым предотвратите
возможную поломку сверла.
• При необходимости при помощи ограничителя 62 отрегули-
руйте глубину сверления (ход поперечной подачи фрезерного
суппорта 19).
Общие сведения и фрезерование на данном станке
• Фрезерование — это дереворежущая операция со снятием
стружки, выполняемая на фрезерном суппорте 19 данного стан
-
ка с помощью концевой фрезы 64.
• Концевой фрезой можно фрезеровать плоскости, уступы,
пазы, шипы и криволинейные контуры (при согласованном пе
-
ремещении рычагов продольной и поперечной подачи 1 и 17 и
(или) винта 22 вертикальной подачи фрезерного суппорта 19.
• Наладка станка на фрезерование аналогична сверлильной
операции.
