Станок многооперационный WM-Multi-03P, артикул 4 01 03 013
40 17
менить. Замену кабеля электропитания должен производить
только изготовитель станка или сервисный центр.
• Используйте только трехжильные удлинительные кабели с
трехконтактными вилками с заземлением и соответствующие
розетки, в которые вилка включается.
• При повреждении кабеля электропитания отключите станок и
отсоедините вилку от розетки электросети.
• ПРЕДУПРЕЖДЕНИЕ! Этот станок предназначен для использо-
вания только в сухом помещении. Нельзя допускать установки
станка во влажных помещениях и в местах попадания влаги.
Требования к электродвигателю
• ВНИМАНИЕ! Для исключения опасности повреждения элек-
тродвигателя, регулярно очищайте его ребра от опилок и дре
-
весной пыли. Таким образом, обеспечивается его беспрепят
-
ственное охлаждение.
• Если электродвигатель не запускается или внезапно останав-
ливается при работе, сразу же отключите станок.
• Отсоедините вилку кабеля электропитания станка от розетки и
попытайтесь найти и устранить возможную причину.
• Колебания напряжения электросети в пределах ±10 % относи-
тельно номинального значения не влияют на нормальную ра
-
боту станка, но
необходимо, чтобы на электродвигатель станка
подавалось электрическое напряжение 220 В.
• Чаще всего проблемы с электродвигателем станка возникают
при некачественных контактах в разъемах электрических со
-
единений, при перегрузках, пониженном напряжении электри
-
ческого питания.
• Квалифицированный электрик должен периодически прове
-
рять все электроразъемы, напряжение в электрической питаю
-
щей сети и величину тока, потребляемого станком.
• При необходимости используйте удлинительный кабель, со
-
ответствующий номинальной мощности станка (см. раздел
«Основные технические данные»). При использовании катушек
обязательно полностью разматывайте кабель.
• ПОМНИТЕ! При значительной длине удлинительного кабеля и
малом поперечном сечении подводящих проводов происходит
дополнительное падение напряжения, которое может привести
к неустойчивой работе электродвигателя станка.
• Приведенные в таблице 3 «Длина удлинительного электриче
-
ского кабеля и размеры поперечного сечения проводов в зави
-
симости от потребляемого тока» данные относятся к расстоянию
57
1
2
58
59
5
7
60
61
63
17
18
1. Рычаг продольной подачи
2. Струбцина
5. Кулиса
7. Защитное ограждение
17. Рычаг поперечной подачи
18. Сверлильный патрон
19. Фрезерный суппорт
22. Винт вертикальной подачи
57. Заготовка
58. Фиксатор
59. Гайка
60. Винт
61. Ключ
62. Ограничитель
63. Сверло
22
62
19

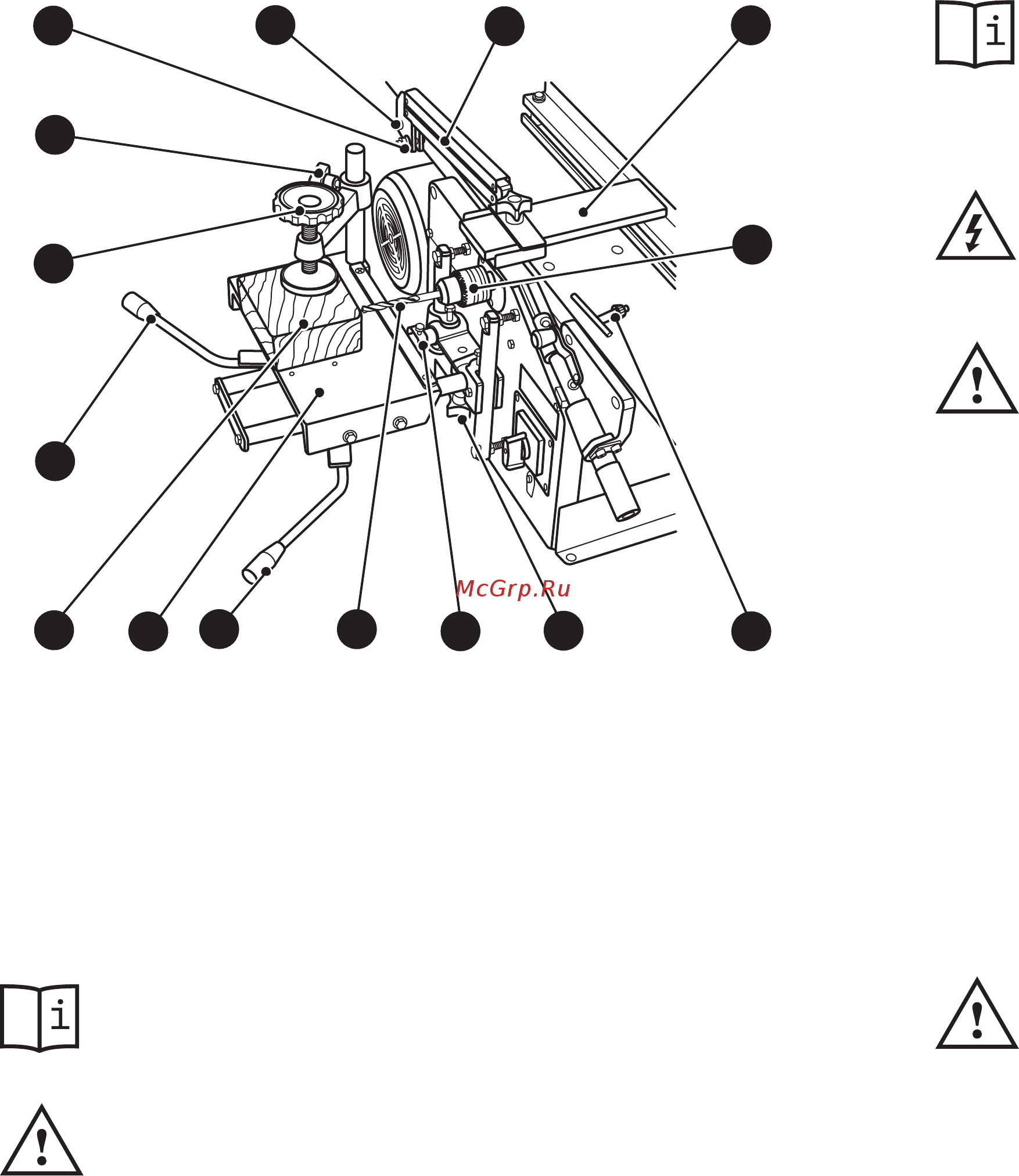

Рисунок 12 — Сверление и фрезерование с помощью фрезерного суппорта
• Выполните разметку мест сверления на заготовке 57 (детали
или собранных узлах).
• Уложите заготовку 57 (размеченную деталь или собранный
узел) на стол фрезерного суппорта 19 и зажмите при помощи
струбцины 2. При необходимости отрегулируйте высоту струб
-
цины 2 с помощью фиксатора 58.
• Используя рычаги 1 и 17 и винт 22, подведите фрезерный суп-
