www.kraton.ru
Станок многооперационный WM-Multi-03P, артикул 4 01 03 013
20 37

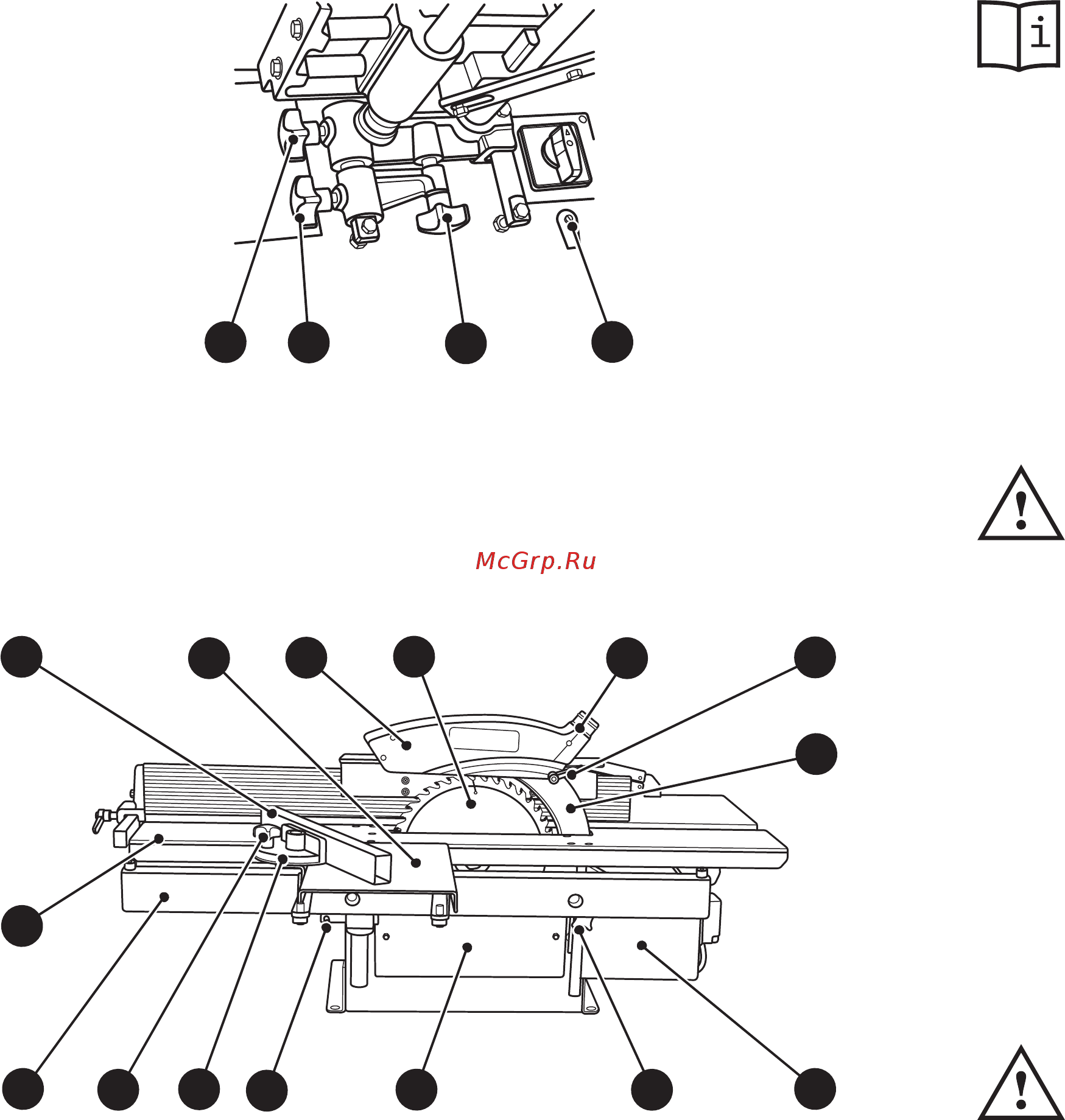

Рисунок 3 — Общий вид станка
20
21
22
23
Рисунок 2 — Установочные элементы станка
20. Фиксатор
21. Фиксатор
22. Винт подачи фрезерного суппорта
по вертикали
23. Винт заземления
24
27
26
25
28
29
30
31
32
33
3435
36
37
38
• Надежно затяните винт 36 и фиксатор 34, с помощью которых
пильный стол 25 крепится к элементам основания станка 16 (см.
рис. 1).
• Проверьте и при необходимости отрегулируйте положение
расклинивающего ножа 32 относительно пильного диска 29 (см.
рис. 3 и 10). Для регулирования положения расклинивающего
ножа 32 используйте винты 57, которыми он крепится к пиль-
ному столу 25.
• После регулирования плоскости расклинивающего ножа 32 и
пильного диска 29 должны совпадать.
• Установите на штатное место и надежно закрепите с помощью
фиксатора 6 защитное ограждение 7 ножевого вала 8 (см. рис.
1).
• Установите на штатное место и надежно закрепите с помощью
рукоятки 11 направляющую линейку 9 (см. рис. 1).
• Установите на штатное место крышки 33 и 35 (если раннее
они были сняты) и надежно закрепите их, используя крепежные
элементы 50 и винты, предусмотренные конструкцией станка.
• С помощью фиксатора 31 (см. рис. 3) отрегулируйте «раскры-
ваемость» защитного кожуха 28. При нажатии на его лежащий
нижний конец деревянной заготовкой, кожух защитный 28 дол
-
жен открыться и пропустить заготовку к пильному диску 29.
• Уберите со станка слесарные инструменты и заготовки и под-
ключите его к электрической питающей линии. Используя па
-
трубок 30 (см.рис. 3) подключите станок к промышленному пы
-
лесосу.
• Установите переключатель 15-1 (см. рис. 4) в положение «R» и
произведите пробный пуск станка. При пробном пуске не стойте
в плоскости вращения пильного диска 29. Убедитесь визуально
в отсутствии торцового и радиального биения пильного диска
29.
• При определенной наработке станка происходит естественное
притупление зубьев пильного диска 29, что существенно сказы
-
вается на качестве выполняемой работы. Поэтому необходимо
снять пильный диск 29 для его замены и заточки.
• ПРЕДУПРЕЖДЕНИЕ! Не пытайтесь самостоятельно произво-
дить заточку пильного диска, т.к. не имея специального обо
-
рудования и соответствующих навыков, Вы можете нарушить
его центровку и балансировку, что непременно приведет к его
преждевременной поломке и возможно к поломке самого стан-
ка. При необходимости пользуйтесь услугами сервисных цен
-
тров или специализированных мастерских.
