www.kraton.ru
Станок многооперационный WM-Multi-03P, артикул 4 01 03 013
Фугование и установка стро-
гальных ножей
30 27
ВНИМАНИЕ! Категорически запрещается ра-
ботать на станке без защитных устройств,
предусмотренных его конструкцией. Перед
выполнением операции фугования снимите
пильный диск и другой неиспользуемый ре
-
жущий инструмент! Перед снятием режущего
инструмента, сборкой или наладкой, обяза
-
тельно отсоедините станок от электрической
питающей сети. Регулярно проверяйте, чтобы
строгальные ножи были заточенными, без де-
фектов или повреждений. Фугование на стан
-
ке с затупленными или неотрегулированными
ножами может привести к травме. Во избежа
-
ние травм все действия со строгальными но
-
жами выполняйте в защитных перчатках.
Рисунок 5 — Толкатель для фугования
4. Стол строгальный неподвижный
8. Вал ножевой
10. Стол строгальный подвижный
40. Нож строгальный
41. Болт фиксирующий
42. Планка прижимная
4
8
40
41
42
10

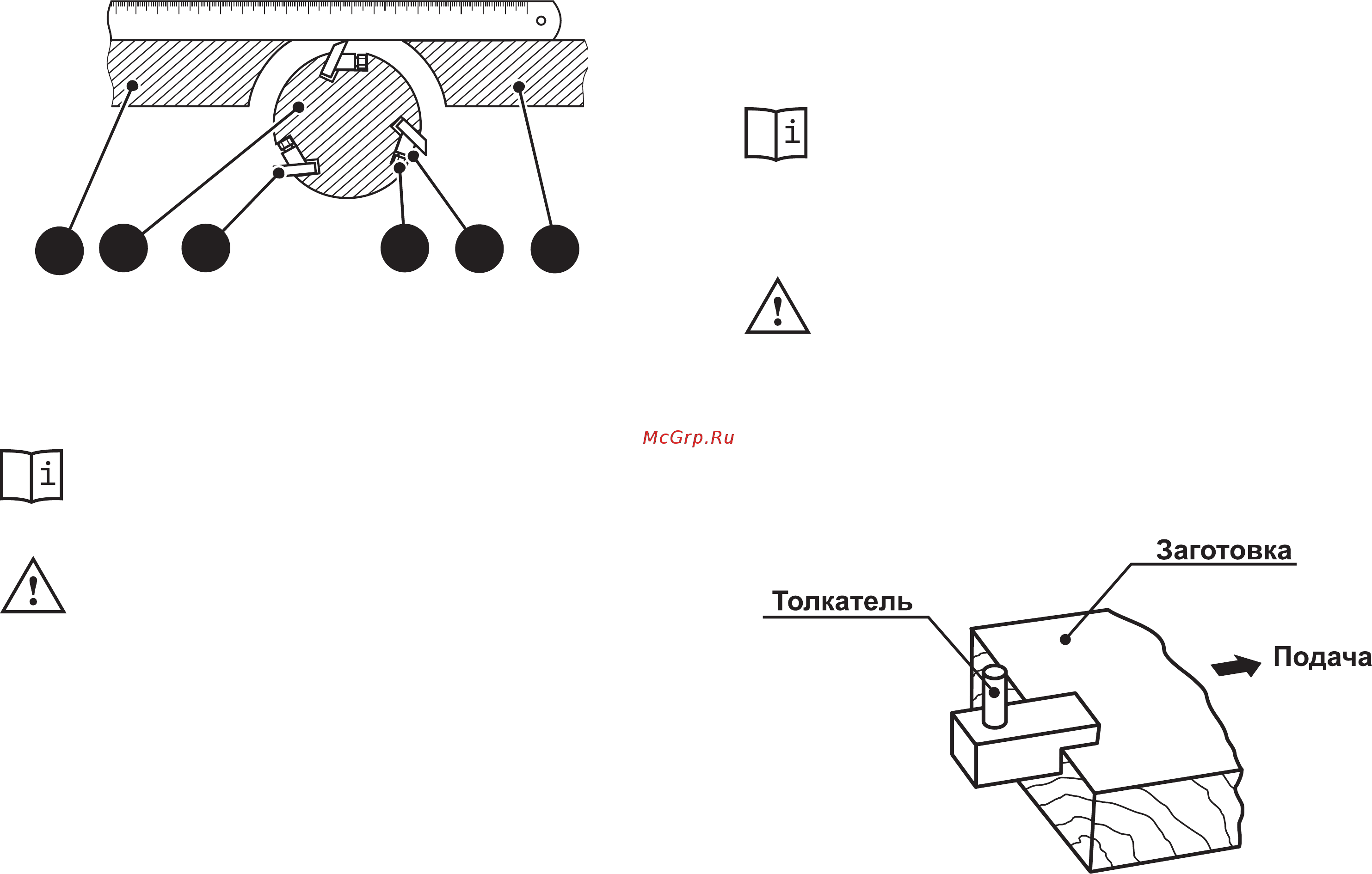

Рисунок 6 — Установка строгальных ножей
Установка (замена) строгальных ножей
• ВНИМАНИЕ! Не рекомендуется использовать удлинители стан-
дартных гаечных ключей, так как это может привести к срыву
витков резьбы в прижимной планке 42 и болтов фиксирующих
41. Если Вы обнаружили детали с поврежденными элементами
резьбы в данном узле ножевого вала 8, произведите их немед
-
ленную замену на аналогичные и исправные детали.
• Отключите станок и отсоедините вилку кабеля электропитания
14 (см. рис. 1) от розетки электрической сети. Наденьте на руки
защитные перчатки.
• Демонтируйте линейку направляющую 9 и защитное огражде-
ние 7.
• Ослабьте фиксатор 12 и с помощью рукоятки регулирования
глубины строгания 13 выставите столы строгальные 4 и 10 на
одном уровне между собой. Рекомендуется для проверки уров
-
ня строгальных столов использовать отшлифованный металли
-
ческий брусок длиной 300 мм и поперечным сечением 6 × 10 мм.
Для этой цели подходит также стальная измерительная линейка
от универсального глубиномера с пределом измерений 0–300
мм.
• Вращая ножевой вал 8 за сверлильный патрон 18 (см. рис. 1),
установите нож строгальный 40 так, чтобы открылся свободный
доступ к болтам фиксирующим 41 (см. рис. 6).
