10
10
8. СБОРКА
Комплектность мотокультиватора приве-
дена в Таблице 1.
Таблица
1. Комплектность
мотокультиватора
*
(*) Производитель оставляет за собой право
без предварительного уведомления вно-
сить изменения в комплектность
Для сборки мотокультиватора выполните
следующее:
1.
2.
3. Закрепите ножи на фланце оси с помо-
ПРИМЕЧАНИЕ!
Ножи должны быть установле-
ны так, чтобы лезвия 5 ножей
врезались в землю при движении мото-
1
2
3
4
5

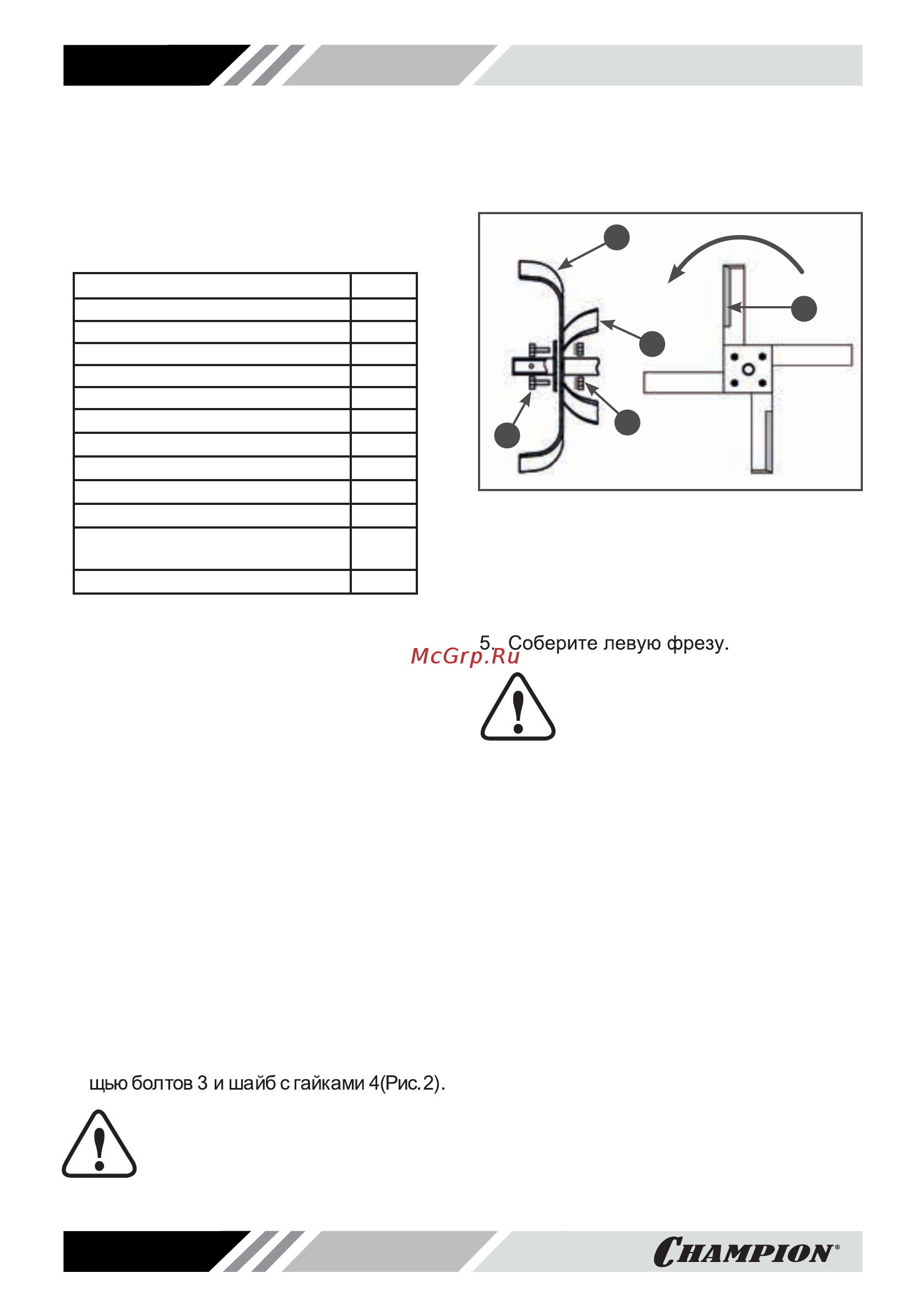

Рис.2 Сборка правой фрезы
1. Нож левый 2. Нож правый 3. Болт
4. Шайба с гайкой 5. Лезвие ножа
4. Установите ножи на другие фланцы
оси в соответствии с пунктами 1 и 2.
ПРИМЕЧАНИЕ!
Сборка левой фрезы осущест-
вляется аналогично сборке пра-
вой фрезы, только в зеркальном отра-
жении.
6 Установите собранные фрезы на
выходной вал редуктора, закрепите
их пальцами и шплинтами.
7.
8.
Извлеките из упаковки содержимое.
Установите ножи фрез на квадрат-
ные фланцы осей фрез. Установку
ножей нужно начинать с внутреннего
фланца оси (Рис. 2). Для примера на
Рис. 2 показана установка ножей на
внутренний фланец оси правой
фрезы. В первую очередь на фланец
с внутренней его стороны устанавли-
ваются правые ножи 2 (имеющие
изгиб в сторону от редуктора), затем
на фланец с внешней его стороны
устанавливаются левые ножи 1
(имеющие изгиб к редуктору) (Рис. 2).
Установите в кронштейн 1 рамы мото-
культиватора кронштейн 2 сошника
(Рис.3). Совместите отверстия в
кронштейнах рамы и сошника и
вставьте пальцы 3. Зафиксируйте
пальцы 3 шплинтами 6 (Рис. 3).
Установите сошник 4 в кронштейн 2
сошника (Рис. 3). Вставьте сошник
между пластинами кронштейна,
совместите нужное отверстие в
сошнике с отверстием в кронштейне и
вставьте палец 5 крепления сошника
(Рис. 3).
Зафиксируй те палец шплин-
том 6 (Рис. 3).
культиватора вперед (Рис. 2).
Наименование Кол-во
Мотокультиватор 1 шт.
Лезвия фрез 1 к-т
Ось фрезы 2 шт.
Покрышка колеса с камерой 2 шт.
Диск колеса 4 шт.
Ось колеса 2 шт.
Крылья боковые 1 к-т
Сошник 1 шт.
Кронштейн сошника 1 шт.
Кожух защитный ремня 1 шт.
Комплект крепежа, инструментов и
принадлежностей
1 к-т
Руководство по эксплуатации 1 шт.
