Champion BC7714 [9/28] Основные узлы и органы управления
![Champion BC7714 [9/28] Основные узлы и органы управления](/views2/1471237/page9/bg9.png)
9
9
7. ОСНОВНЫЕ УЗЛЫ
И ОРГАНЫ УПРАВЛЕНИЯ

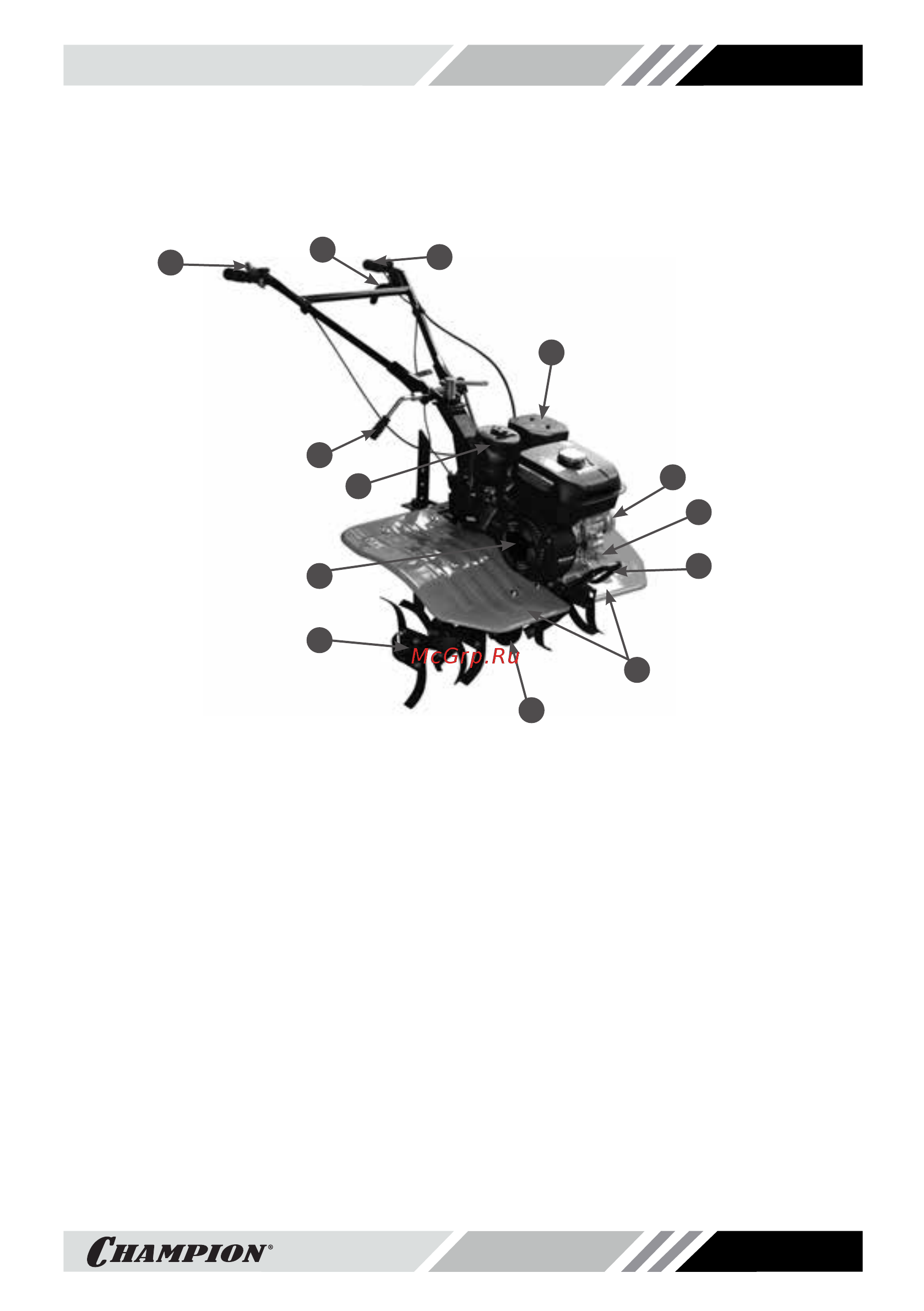

Рис.1 Расположение основных узлов и органов управления
1
2
3
4
5
6
7
8
1. Фрезы
2. Стартер
3. Воздушный фильтр
4. Ручка регулировки высоты рабочих рукояток
5. Рычаг газа
6. Рычаг сцепления
7. Выключатель зажигания
8. Глушитель
9. Кожух ременной передачи
10. Крышка-щуп маслозаливной горловины
11. Транспортная рукоятка
12. Защитное крыло
13. Редуктор
ПРИНЦИП РАБОТЫ МОТОКУЛЬТИВАТОРА
Принцип работы мотокультиватора заключается в следующем: вращение коленчато-
го вала двигателя через ведущий и ведомый шкивы вала ременной передачи пере-
дается на входной вал редуктора. Благодаря системе шестерен редуктора, вращаю-
щий момент при передаче вращения от ведущего к ведомому валу редуктора растет
с одновременным снижением скорости вращения. Изменение направления вращения
ведомого вала редуктора происходит при переключении рычага передач в положение
вперед-назад. При этом в зацепление с шестерней ведущего вала редуктора
вступают шестерни переднего или заднего хода редуктора.
9
10
12
11
13
