21
2. Очистите от загрязнений зону вокруг
маслозаливной горловины. Извлеки-
те крышку-щуп (1) Рис.13 из масло-
заливной горловины и протрите щуп
чистой тряпкой.
3. Открутите сливной болт (2) Рис.13 и
слейте отработанное масло в подго-
товленную для этого емкость.
4. Закрутите сливной болт.
5. Залейте рекомендованное масло до
необходимого уровня.
6. Закрутите крышку-щуп маслозалив-
ной горловины.
ВНИМАНИЕ!
Своевременно производите
замену масла в двигателе. Вы-
ход из строя двигателя в ре-
зультате работы на отработавшем
свой ресурс масле, не подлежит ремон-
ту по гарантии.
ЗАМЕНА ТРАНСМИССИОННОГО
МАСЛА
ПРИМЕЧАНИЕ!
Рекомендуется производить
замену масла на теплом дви-
гателе. Это позволит более
полно слить отработанное масло.
1. Установите мотокультиватор на ров-
ной го ризонтальной поверхности. Если
мотокультиватор перед этим работал,
после остановки дайте двигателю по-
стоять в течение примерно 5 мин.
2. Очистите от загрязнений зону вокруг
маслозаливной горловины. Извлеки-
те крышку-щуп (А) Рис.14 из масло-
заливной горловины и протрите щуп
чистой тряпкой.
3. Открутите сливной болт (В) Рис.14 и
слейте отработанное масло в подго-
товленную для этого емкость.
4. Закрутите сливной болт.
5. Залейте рекомендованное масло до
необходимого уровня.
6. Закрутите крышку-щуп маслозалив-
ной горловины.
ОБСЛУЖИВАНИЕ ВОЗДУШНОГО
ФИЛЬТРА
Засоренный воздушный фильтр (Рис.21)
препятствует потоку воздуха в карбюра-
тор, снижая производительность двига-
теля и мотокультиватора. Для обслужи-
вания необходимо:
1. Снять крышку воздушного фильтра
(3).
3. Поролоновый фильтр (4) можно про-
мыть мыльным раствором или рас-
твором не горючей жидкости, тща-
тельно отжать и просушить.
4. Смочить поролоновый фильтр специ-
альным или чистым моторным мас-
лом и отжать излишки масла.
5. Установить на место воздушный
фильтр.
6. Закрыть крышку воздушного фильтра.
1
2
3
5
4
6

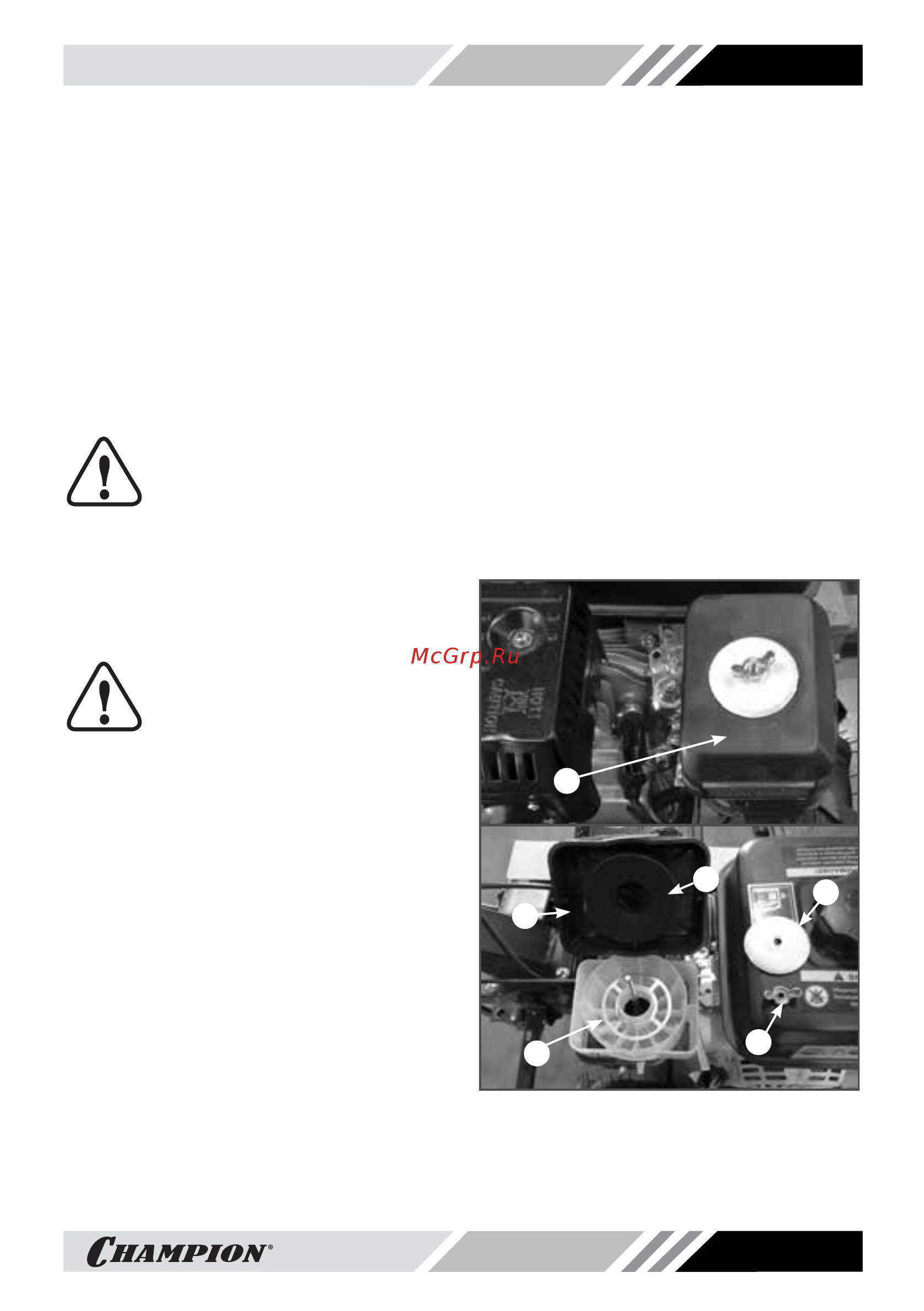

Рис.21 Устройство воздушного фильтра
1.. здушный фильтр в сборе 2. Опора
воздушного фильтра 3. Крышка воздушного
фильтра 4. Поролоновый фильтр 5. Шайба
6.. Бара овая гайка
21
